Цены действительны с 01.01.2019г.
Завод ЖБИ Тюбинг выпускает cборные железобетонные элементы для тепловых камер по альбому СК "Ленгазтеплострой", серии 3.903 КЛ-13 и РК2303-86.
Сборно-монолитные камеры по альбому СК "Ленгазтеплострой" путем подбора соответствующих марок сборных элементов и увеличения их количества могут быть построены размерами в плане от 5,0х4,5 м.кв., до неограниченных размеров, высотой 2,0, 2,25, 2,5 м. Все изделия предназначены для установки в проезжей части дороги с нормативной нагрузкой Н-30, колесная нагрузка - НК-80.
Марки изделий состоят из начальных букв наименования изделия: Ф – фундаментные блоки; Б – балки; ПС- стеновые панели.
Цифры соответствуют типоразмеру изделия, индекс «А» - изделию зеркального изображения.
В маркировке плит перекрытия (П) первые две цифры обозначают длину изделия, вторые две цифры ширину изделия. Плиты с квадратным отверстием имеют индекс «К», а с круглым - индекс «Д». Плиты с зеркальным изображением имеют индекс «1».
Технические требования к монтажу камер:
1. Фундаментные блоки устанавливаются на бетонную подготовку М-100 толщиной 10 см, пролитую сверху горячим битумом или холодной асфальтовой мастикой.
2. Работы по монтажу сборных железобетонных изделий стен начинать только после замоноличивания днища камеры. Арматура днища заготавливается заранее и соединяется на сварке с арматурными выпусками фундаментных блоков, устанавливаемых по контуру стен камеры.
3. Швы соединений изделий заделываются цементным раствором М-75.
4. Соединения сборных элементов между собой производится сваркой по закладным частям сплошным швом. Высота шва не более толщины свариваемых изделий, кроме оговоренных проектом. При необходимости ставятся накладные пластины.
5. Все металлические закладные части и металлоконструкции лестниц, опор и пр., покрываются антикоррозионным покрытием в соответствии с рабочими чертежами на прокладку инженерных сетей.
6. По покрытию камер создается уклон i=1,01 цементной штукатуркой с железнением. Наружная поверхность покрывается горячим битумом за 2 раза.
7. Котлован под камеру разрабатывается одновременно с траншеей под трубопроводы. Засыпка пазух котлована производится местным грунтом с тщательным послойным трамбованием, за исключением случаев специально оговоренных в проекте.
8. В случае больших усилий, действующих на камеры (свыше 80 т.) пазухи засыпать песком с послойным трамбованием.
9. Сборные элементы камер формуются в заводских условиях.
10. Допускаемые отклонения размеров изделий по длине, ширине и высоте +/- 10 мм. Допустимые отклонения по толщине защитного слоя +/- 5 мм.
Изделия превышающие по размерам допускаемые отклонения, а также имеющие дефекты в виде трещин и сколов, к монтажу не допускаются.
11. Бетон изделий класса В22,5, W4.
12. Арматурные сетки изделий сваривать контактной точечной сваркой или переносными сварочными клещами. Разрешается применять электродуговую сварку при диаметре свариваемых стержней свыше 8 мм.
13 Для крепления неподвижной опоры в монолитной части днища предусмотрена установка закладной детали.
Изделия по серии 3.903 КЛ-13 изготавливаются из гидротехнического бетона класса В22,5, W4, F150.
Для изготовления арматурных изделий применяется горячекатанная стержневая арматура классов A-III, A-I по ГОСТ 5781-75.
Армирование изделий предусмотрено сварными сетками и каркасами. Закладные детали по ГОСТ 10922-75.
Марка изделий состоит из букв и цифр. Буквы обозначают положение блоков в камере, цифры - основной размер камеры. Наличие люков или отверстий обозначено размером этого отверстия в знаменателе. Например: нижний блок камеры 3,0х3,0 - НБК-3,0, средний блок камеры 4,0 с отверстием - СБК4,0/2500х800.
Представленные на сайте цены на железобетонные камеры не являются публичной офертой. Стоимость элементов камер может меняться в зависимости от общей ситуации на строительном рынке и от объема заказываемой продукции.
Номенклатура сборных железобетонных элементов камер
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
02-011-001 | Колонна металлическая | К-1 | 2000 | 325 | 325 | 176 | Ст3 | 176 | |||

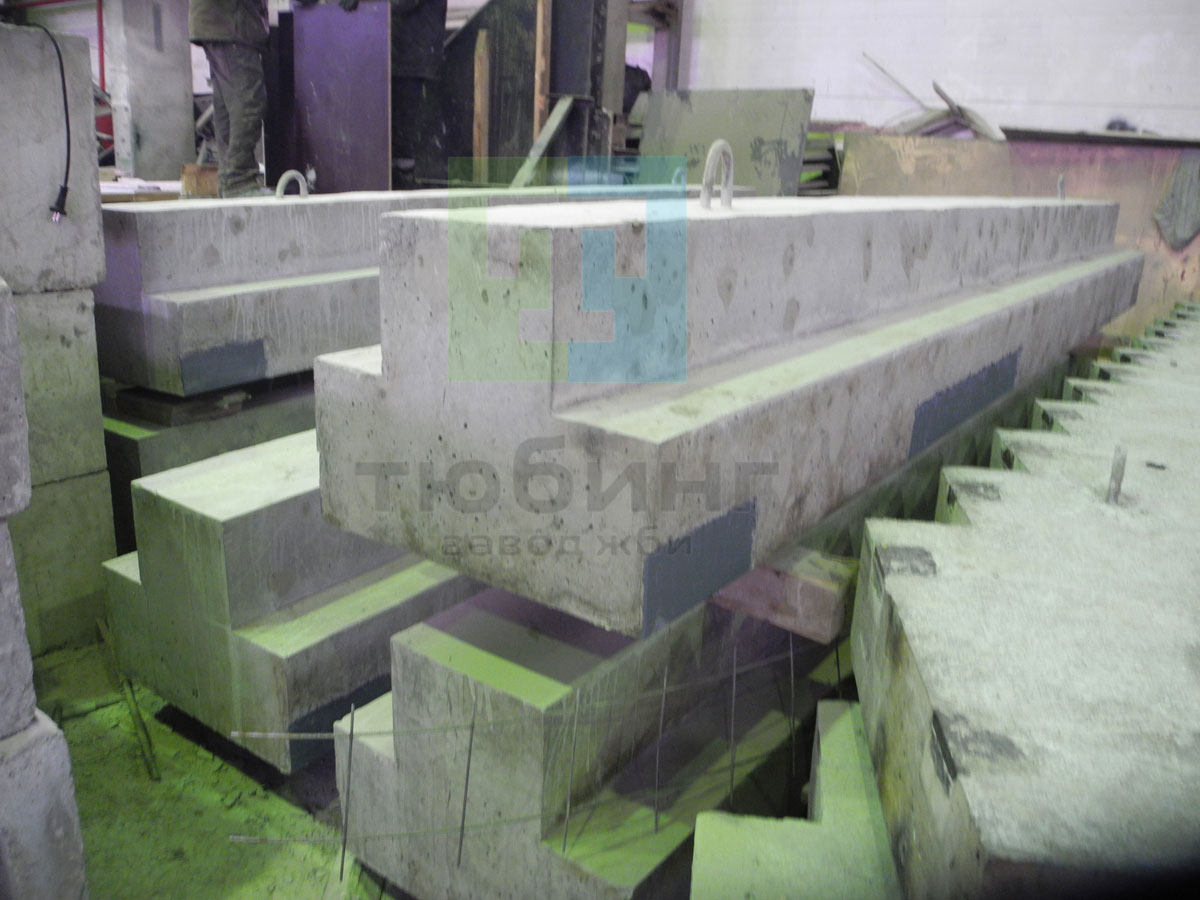

02-011-002 | Балка | Б-1 | 2700 | 600 | 470 | 1,46 | B22,5 | F200 | W4 | 0,583 | 186,9 |
02-011-003 | Балка | Б-2 | 3380 | 600 | 470 | 1,82 | B22,5 | F200 | W4 | 0,730 | 218,0 |
02-011-004 | Балка | Б-3 | 3860 | 600 | 470 | 2,08 | В22,5 | F200 | W4 | 0,833 | 277,8 |
02-011-005 | Балка | Б-4 | 4380 | 600 | 470 | 2,37 | В22,5 | F200 | W4 | 0,950 | 307,1 |
02-011-006 | Балка | Б-5 | 4860 | 600 | 470 | 2,62 | В22,5 | F200 | W4 | 1,05 | 335,0 |
02-011-007 | Фундаментный блок | Ф-1У | 1700 | 1700 | 600 | 2,60 | В22,5 | F200 | W4 | 1,04 | 226,7 |
02-011-008 | Фундаментный блок | Ф-1 | 1350 | 980 | 600 | 1,20 | В22,5 | F200 | W4 | 0,48 | 91,1 |
02-011-009 | Фундаментный блок | Ф-2 | 1350 | 1980 | 600 | 2,40 | В22,5 | F200 | W4 | 0,96 | 167,6 |
02-011-010 | Фундаментный блок | Ф-3 | 1350 | 480 | 600 | 0,60 | В22,5 | F200 | W4 | 0,24 | 57,3 |
02-011-011 | Угловая стеновая панель | ПС-1У | 1450 | 800 | 2470 | 2,87 | В22,5 | F200 | W4 | 1,15 | 164,9 |
02-011-012 | Угловая стеновая панель | ПС-1аУ | 800 | 1450 | 2470 | 2,87 | В22,5 | F200 | W4 | 1,15 | 164,9 |
02-011-013 | Стеновая панель | ПС-1 | 980 | 220 | 2470 | 1,35 | В22,5 | F200 | W4 | 0,54 | 82,7 |
02-011-014 | Стеновая панель | ПС-2 | 1480 | 220 | 2470 | 2,02 | В22,5 | F200 | W4 | 0,81 | 111,4 |
02-011-015 | Стеновая панель | ПС-3 | 1980 | 220 | 2470 | 2,70 | В22,5 | F200 | W4 | 1,08 | 140,0 |
02-011-016 | Стеновая панель | ПС-4 | 1980 | 220 | 2470 | 2,63 | В22,5 | F200 | W4 | 1,05 | 144,3 |
02-011-017 | Плита перекрытия | П-23-16 | 2260 | 1580 | 220 | 1,97 | В22,5 | F200 | W4 | 0,79 | 104,9 |
02-011-018 | Плита перекрытия | П-28-16 | 2760 | 1580 | 220 | 2,40 | В22,5 | F200 | W4 | 0,96 | 123,1 |
02-011-019 | Плита перекрытия | П-33-16 | 3260 | 1580 | 220 | 2,85 | В22,5 | F200 | W4 | 1,14 | 141,2 |
02-011-020 | Плита перекрытия | П-38-16 | 3760 | 1580 | 220 | 3,27 | В22,5 | F200 | W4 | 1,31 | 206,4 |
02-011-021 | Плита перекрытия | П-43-16 | 4260 | 1580 | 220 | 3,70 | В22,5 | F200 | W4 | 1,48 | 231,5 |
02-011-022 | Плита перекрытия | П-23-21 | 2260 | 2080 | 220 | 2,58 | В22,5 | F200 | W4 | 1,03 | 129,6 |
02-011-023 | Плита перекрытия | П-28-21 | 2760 | 2080 | 220 | 3,15 | В22,5 | F200 | W4 | 1,26 | 153,2 |
02-011-024 | Плита перекрытия | П-33-21 | 3260 | 2080 | 220 | 3,72 | В22,5 | F200 | W4 | 1,49 | 176,5 |
02-011-025 | Плита перекрытия | П-38-21 | 3760 | 2080 | 220 | 4,30 | В22,5 | F200 | W4 | 1,72 | 262,0 |
02-011-026 | Плита перекрытия | П-43-21 | 4260 | 2080 | 220 | 4,87 | В22,5 | F200 | W4 | 1,95 | 294,3 |
02-011-027 | Плита перекрытия | П-23-21-К | 2260 | 2080 | 220 | 2,06 | В22,5 | F200 | W4 | 0,82 | 121,9 |
02-011-028 | Плита перекрытия | П-28-21-К | 2760 | 2080 | 220 | 2,63 | В22,5 | F200 | W4 | 1,06 | 175,4 |
02-011-029 | Плита перекрытия | П-33-21-К | 3260 | 2080 | 220 | 3,19 | В22,5 | F200 | W4 | 1,27 | 205,2 |
02-011-030 | Плита перекрытия | П-38-21-К | 3760 | 2080 | 220 | 3,76 | В22,5 | F200 | W4 | 1,51 | 295,8 |
02-011-031 | Плита перекрытия | П-43-21-К | 4260 | 2080 | 220 | 4,33 | В22,5 | F200 | W4 | 1,73 | 336,1 |
02-011-032 | Плита перекрытия | П-23-21-К-1 | 2260 | 2080 | 220 | 2,06 | В22,5 | F200 | W4 | 0,82 | 121,9 |
02-011-033 | Плита перекрытия | П-28-21-К-1 | 2760 | 2080 | 220 | 2,63 | В22,5 | F200 | W4 | 1,06 | 175,4 |
02-011-034 | Плита перекрытия | П-33-21-К-1 | 3260 | 2080 | 220 | 3,19 | В22,5 | F200 | W4 | 1,27 | 205,2 |
02-011-035 | Плита перекрытия | П-38-21-К-1 | 3760 | 2080 | 220 | 3,76 | В22,5 | F200 | W4 | 1,51 | 295,8 |
02-011-036 | Плита перекрытия | П-43-21-К-1 | 4260 | 2080 | 220 | 4,33 | В22,5 | F200 | W4 | 1,73 | 336,1 |
02-011-037 | Плита перекрытия | П-23-16-К | 2260 | 1580 | 220 | 1,45 | В22,5 | F200 | W4 | 0,58 | 104,9 |
02-011-038 | Плита перекрытия | П-28-16-К | 2760 | 1580 | 220 | 1,88 | В22,5 | F200 | W4 | 0,75 | 134,2 |
02-011-039 | Плита перекрытия | П-33-16-К | 3260 | 1580 | 220 | 2,33 | В22,5 | F200 | W4 | 0,93 | 156,7 |
02-011-040 | Плита перекрытия | П-38-16-К | 3760 | 1580 | 220 | 2,76 | В22,5 | F200 | W4 | 1,10 | 229,7 |
02-011-041 | Плита перекрытия | П-43-16-К | 4260 | 1580 | 220 | 3,18 | В22,5 | F200 | W4 | 1,27 | 259,5 |
02-011-042 | Плита перекрытия | П-23-16-К-1 | 2260 | 1580 | 220 | 1,45 | В22,5 | F200 | W4 | 0,58 | 104,9 |
02-011-043 | Плита перекрытия | П-28-16-К-1 | 2760 | 1580 | 220 | 1,88 | В22,5 | F200 | W4 | 0,75 | 134,2 |
02-011-044 | Плита перекрытия | П-33-16-К-1 | 3260 | 1580 | 220 | 2,33 | В22,5 | F200 | W4 | 0,93 | 156,7 |
02-011-045 | Плита перекрытия | П-38-16-К-1 | 3760 | 1580 | 220 | 2,76 | В22,5 | F200 | W4 | 1,10 | 229,7 |
02-011-046 | Плита перекрытия | П-43-16-К-1 | 4260 | 1580 | 220 | 3,18 | B22,5 | F200 | W4 | 1,27 | 259,5 |
02-011-047 | Плита перекрытия | П-23-16-Д | 2260 | 1580 | 220 | 1,79 | В22,5 | F200 | W4 | 0,715 | 115,7 |
02-011-048 | Плита перекрытия | П-28-16-Д | 2760 | 1580 | 220 | 2,22 | В22,5 | F200 | W4 | 0,889 | 144,8 |
02-011-049 | Плита перекрытия | П-33-16-Д | 3260 | 1580 | 220 | 2,67 | В22,5 | F200 | W4 | 1,069 | 166,2 |
02-011-050 | Плита перекрытия | П-38-16-Д | 3760 | 1580 | 220 | 3,09 | В22,5 | F200 | W4 | 1,239 | 259,7 |
02-011-051 | Плита перекрытия | П-43-16-Д | 4260 | 1580 | 220 | 3,52 | В22,5 | F200 | W4 | 1,409 | 290,5 |
02-011-052 | Плита перекрытия | П-23-21-Д | 2260 | 2080 | 220 | 2,40 | В22,5 | F200 | W4 | 0,96 | 147,0 |
02-011-053 | Плита перекрытия | П-28-21-Д | 2760 | 2080 | 220 | 2,97 | В22,5 | F200 | W4 | 1,19 | 173,6 |
02-011-054 | Плита перекрытия | П-33-21-Д | 3260 | 2080 | 220 | 3,55 | В22,5 | F200 | W4 | 1,42 | 200,0 |
02-011-055 | Плита перекрытия | П-38-21-Д | 3760 | 2080 | 220 | 4,12 | В22,5 | F200 | W4 | 1,65 | 311,2 |
02-011-056 | Плита перекрытия | П-43-21-Д | 4260 | 2080 | 220 | 4,70 | В22,5 | F200 | W4 | 1,88 | 348,4 |
02-011-057 | Плита перекрытия | П-23-21-Д-1 | 2260 | 2080 | 220 | 2,40 | В22,5 | F200 | W4 | 0,96 | 147,0 |
02-011-058 | Плита перекрытия | П-28-21-Д-1 | 2760 | 2080 | 220 | 2,97 | В22,5 | F200 | W4 | 1,19 | 173,6 |
02-011-059 | Плита перекрытия | П-33-21-Д-1 | 3260 | 2080 | 220 | 3,55 | В22,5 | F200 | W4 | 1,42 | 200,0 |
02-011-060 | Плита перекрытия | П-38-21-Д-1 | 3760 | 2080 | 220 | 4,12 | В22,5 | F200 | W4 | 1,65 | 311,2 |
02-011-061 | Плита перекрытия | П-43-21-Д-1 | 4260 | 2080 | 220 | 4,70 | В22,5 | F200 | W4 | 1,88 | 348,4 |
02-011-062 | Стеновая панель | ПС-5 | 3820 | 220 | 2470 | 4,32 | В22,5 | F200 | W4 | 1,73 | 634,9 |
02-011-063 | Стеновая панель | ПС-6 | 4340 | 220 | 2470 | 4,00 | В22,5 | F200 | W4 | 1,59 | 814,8 |
02-011-064 | Стеновая панель | ПС-7 | 5320 | 220 | 2470 | 5,32 | В22,5 | F200 | W4 | 2,13 | 859,1 |
02-011-065 | Лестница (металлическая) | Л-1 | 2500 | 540 | 75 | 50,0 | ─ | ─ | ─ | ─ | 50,0 |
02-011-066 | Плита перекрытия | ВП-16-6 | 1610 | 600 | 160 | 0,38 | В22,5 | F200 | W4 | 0,15 | 17,28 |
02-011-067 | Плита перекрытия | ВП-19-6 | 1910 | 600 | 160 | 0,43 | В22,5 | F200 | W4 | 0,17 | 25,16 |
02-011-068 | Плита перекрытия | ВП-22-6 | 2210 | 600 | 160 | 0,50 | В22,5 | F200 | W4 | 0,20 | 38,19 |
02-011-069 | Плита перекрытия | ВП-25-12 | 2520 | 1200 | 220 | 1,62 | В22,5 | F200 | W4 | 0,65 | 49,45 |
02-011-070 | Плита перекрытия | ВП-28-12 | 2820 | 1200 | 220 | 1,82 | В22,5 | F200 | W4 | 0,73 | 63,37 |
02-011-071 | Плита перекрытия | ВП-31-12 | 3130 | 1200 | 260 | 2,38 | В22,5 | F200 | W4 | 0,95 | 72,28 |
02-011-072 | Плита перекрытия | ВП-34-12 | 3430 | 1200 | 260 | 2,60 | В22,5 | F200 | W4 | 1,04 | 100,04 |
02-011-073 | Плита перекрытия | ВП-37-12 | 3740 | 1200 | 320 | 3,48 | В22,5 | F200 | W4 | 1,39 | 113,11 |
02-011-074 | Плита перекрытия | ВП-40-12 | 4040 | 1200 | 320 | 3,78 | В22,5 | F200 | W4 | 1,51 | 161,07 |
02-011-075 | Плита перекрытия | ВП-43-12 | 4300 | 1200 | 360 | 4,55 | В22,5 | F200 | W4 | 1,82 | 170,70 |
02-011-076 | Плита перекрытия | ВП-46-12 | 4600 | 1200 | 360 | 4,88 | В22,5 | F200 | W4 | 1,95 | 221,69 |
02-011-077 | Плита перекрытия | ВП-49-6 | 4900 | 600 | 360 | 2,52 | В22,5 | F200 | W4 | 1,01 | 141,10 |
02-011-078 | Плита перекрытия | ВП-55-6 | 5500 | 600 | 400 | 3,18 | В22,5 | F200 | W4 | 1,27 | 176,17 |
02-011-079 | Плита перекрытия | ВП-16-18 | 1610 | 1800 | 160 | 0,98 | В22,5 | F200 | W4 | 0,39 | 45,73 |
02-011-080 | Плита перекрытия | ВП-19-18 | 1910 | 1800 | 160 | 1,18 | В22,5 | F200 | W4 | 0,47 | 59,88 |
02-011-081 | Плита перекрытия | ВП-22-18 | 2210 | 1800 | 160 | 1,40 | В22,5 | F200 | W4 | 0,56 | 98,26 |
02-011-082 | Плита перекрытия | ВП-25-18 | 2520 | 1800 | 220 | 2,22 | В22,5 | F200 | W4 | 0,89 | 100,61 |
02-011-083 | Плита перекрытия | ВП-28-18 | 2820 | 1800 | 220 | 2,52 | В22,5 | F200 | W4 | 1,01 | 132,19 |
02-011-084 | Плита перекрытия | ВП-34-18 | 3430 | 1800 | 260 | 3,68 | В22,5 | F200 | W4 | 1,47 | 180,24 |
02-011-085 | Плита перекрытия | ВП-40-18 | 4040 | 1800 | 320 | 5,35 | В22,5 | F200 | W4 | 2,14 | 229,78 |
02-011-086 | Плита перекрытия | ВП-25-12к | 2520 | 1200 | 220 | 1,65 | В22,5 | F200 | W4 | 0,66 | 51,16 |
02-011-087 | Плита перекрытия | ВП-28-12к | 2820 | 1200 | 260 | 1,85 | В22,5 | F200 | W4 | 0,74 | 67,08 |
02-011-088 | Плита перекрытия | ВП-34-12к | 3430 | 1200 | 260 | 2,65 | В22,5 | F200 | W4 | 1,06 | 101,75 |
02-011-089 | Плита перекрытия | ВП-40-12к | 4040 | 1200 | 320 | 3,80 | В22,5 | F200 | W4 | 1,52 | 137,75 |
02-011-090 | Плита перекрытия | ВП-46-12к | 4600 | 1200 | 360 | 4,90 | В22,5 | F200 | W4 | 1,96 | 194,87 |
02-011-091 | Плита перекрытия | ВП-25-18к | 2520 | 1800 | 220 | 2,28 | В22,5 | F200 | W4 | 0,91 | 102,02 |
02-011-092 | Плита перекрытия | ВП-28-18к | 2820 | 1800 | 220 | 2,58 | В22,5 | F200 | W4 | 1,03 | 133,21 |
02-011-093 | Плита перекрытия | ВП-34-18к | 3430 | 1800 | 260 | 3,72 | В22,5 | F200 | W4 | 1,49 | 181,26 |
02-011-094 | Плита перекрытия | ВП-40-18к | 4040 | 1800 | 320 | 5,40 | В22,5 | F200 | W4 | 2,16 | 230,80 |
02-011-095 | Плита перекрытия | ВПН-49-10 | 4900 | 1000 | 360 | 4,41 | В22,5 | F200 | W4 | 1,76 | 232,84 |
02-011-096 | Плита перекрытия | ВПН-49-10у | 4900 | 1000 | 360 | 4,41 | В22,5 | F200 | W4 | 1,76 | 312,95 |
02-011-097 | Нижний блок камеры | НБК-3,0 | 3260 | 3260 | 530 | 5,40 | В22,5 | F150 | W4 | 2,15 | 405,5 |
02-011-098 | Средний блок камеры | СБК-3,0 | 3260 | 3260 | 1385 | 5,65 | В22,5 | F200 | W4 | 2,26 | 312,8 |
02-011-099 | Средний блок камеры с отверстиями | СБК-3,0/800x1600 | 3260 | 3260 | 1385 | 4,83 | В22,5 | F200 | W4 | 1,93 | 324,4 |
02-011-100 | Средний блок камеры | СБК-4,0 | 4320 | 700 | 2000 | 4,4 | В22,5 | F200 | W4 | 1,75 | 295 |
02-011-101 | Средний блок камеры | СБКУ-4,0 | 4320 | 700 | 2000 | 4,4 | В22,5 | F200 | W4 | 1,75 | 413,7 |
02-011-102 | Средний блок камеры | СБК-4,0-1 | 4520 | 790 | 2000 | 7,1 | В22,5 | F200 | W4 | 2,84 | 318,4 |
02-011-103 | Средний блок камеры | СБК-5,5 | 6020 | 790 | 2000 | 8,8 | В22,5 | F200 | W4 | 3,53 | 592,6 |
02-011-104 | Средний блок камеры | СБК-4,0А | 4320 | 700 | 2000 | 4,4 | В22,5 | F200 | W4 | 1,75 | 297,1 |
02-011-105 | Средний блок камеры с отверстием | СБК-4,0/2500х800 | 4320 | 700 | 2000 | 3,7 | В22,5 | F200 | W4 | 1,48 | 317,6 |
02-011-106 | Средний блок камеры с отверстием | СБК-4,0-1/2500х800 | 4520 | 790 | 2000 | 5,95 | В22,5 | F200 | W4 | 2,38 | 339,0 |
02-011-107 | Средний блок камеры с отверстием | СБКУ-4,0/2500x800 | 4320 | 700 | 2000 | 3,7 | В22,5 | F200 | W4 | 1,48 | 443,1 |
02-011-108 | Средний блок камеры с отверстием | СБК-4,0А/2500x800 | 4320 | 700 | 2000 | 3,7 | В22,5 | F200 | W4 | 1,48 | 319,7 |
02-011-109 | Средняя панель камеры | СПК-2,5 | 1430 | 180 | 2000 | 1,28 | В22,5 | F200 | W4 | 0,51 | 84,9 |
02-011-110 | Средняя панель камеры | СПК-4,0 | 2870 | 180 | 2000 | 2,58 | В22,5 | F200 | W4 | 1,03 | 147,4 |
02-011-111 | Средняя панель камеры | СПК-5,5 | 4310 | 180 | 2000 | 3,88 | В22,5 | F200 | W4 | 1,55 | 309,9 |
02-011-112 | Средняя панель камеры | СПК-7,0 | 5750 | 280 | 2000 | 8,05 | В22,5 | F200 | W4 | 3,22 | 351,1 |
02-011-113 | Верхний блок камеры с ребрами | ВБК-3,0 | 3260 | 3260 | 380 | 5,25 | В22,5 | F200 | W4 | 2,1 | 267,8 |
02-011-114 | Нижний блок камеры | НБК-4,0 | 4320 | 1430 | 400 | 3,2 | В22,5 | F200 | W4 | 1,27 | 232,2 |
02-011-115 | Нижний блок камеры | НБК-4,0-1 | 4520 | 1530 | 400 | 4,03 | В22,5 | F200 | W4 | 1,61 | 252,2 |
02-011-116 | Нижний блок камеры | НБК-4,0-2 | 4520 | 1430 | 400 | 3,43 | В22,5 | F200 | W4 | 1,37 | 265,4 |
02-011-117 | Нижний блок камеры | НБК-4,0-3 | 4320 | 1430 | 400 | 3,20 | В22,5 | F200 | W4 | 1,27 | 252,7 |
02-011-118 | Верхний блок камеры | ВБК-4,0-1 | 4320 | 1430 | 400 | 3,20 | В22,5 | F200 | W4 | 1,26 | 269,0 |
02-011-119 | Нижний блок камеры | НБК-5,5-1 | 6020 | 1530 | 450 | 6,00 | В22,5 | F200 | W4 | 2,4 | 381,9 |
02-011-120 | Нижний блок камеры | НБК-5,5-2 | 6020 | 1430 | 450 | 5,80 | В22,5 | F200 | W4 | 2,3 | 415,4 |
02-011-121 | Верхний блок камеры | ВБК-5,5 | 5780 | 1430 | 600 | 5,70 | В22,5 | F200 | W4 | 2,3 | 422,5 |
02-011-122 | Верхний блок камеры с отверстиями | ВБК-4,0/900х900/600 | 4320 | 1430 | 400 | 2,90 | В22,5 | F200 | W4 | 1,16 | 260,6 |
02-011-123 | Верхний блок камеры с отверстиями | ВБК-5,5/900х900/600 | 5780 | 1430 | 600 | 5,40 | В22,5 | F200 | W4 | 2,15 | 408,2 |
02-011-124 | Верхняя плита камеры с отверстиями | ВПК-4 | 2870 | 2080 | 220 | 2,65 | В22,5 | F200 | W4 | 1,06 | 149,5 |
