Цены действительны с 01.08.2023г.
Завод ЖБИ Тюбинг изготавливает сборные железобетонные элементы отдельно стоящих и встроенных подвалов под тяжелые нагрузки для объектов черной металлургии по ТКП-73 «Подвальные помещения производственного назначения».
Конструкции серии разработаны применительно к сухим грунтам и при возведении и эксплуатации сооружений при температуре воздуха до минус 40°С.
Плиты перекрытий приняты ребристыми двух типоразмеров по ширине (номинальные размеры 1500 и 750 мм), двух типоразмеров по высоте (400 и 600 мм) и двух типоразмеров по длине (5550 и 7050 мм).
Плиты шириной 1500 мм являются основными, а плиты шириной 750 мм - доборными, т.к. они позволяют укорачивать их, в случае необходимости, и применять любой длины. Это особенно важно для подвалов совмещенных с конструкциями зданий и фундаментами оборудования.
Плиты изготавливаются из тяжелого бетона марок 300 и 400, армируются сварными каркасами и сетками.
При бетонировании плит перекрытия кольцо подъемной петли устанавливается в вертикальное положение немедленно посла бетонирования полки плиты с добетонированием наружного участка бетона вокруг петли.
Ригели запроектированы с полками для опирания плит перекрытия. По высоте ригели имеют два типоразмера 1000 и 1400 мм. Длина ригелей 5950 и 5300 мм.
Ригели изготавливаются из тяжелого бетона марок 300 и 400, армируются сварными каркасами и сетками.
Стеновые панели - ребристые, имеют номинальную ширину 1500 мм, толщину ребер 160 и 200 мм, высоту ребер 600 и 700 мм, длину 4600, 5600, 7000 и 8200 мм.
Вертикальные стеновые панели имеют одно поперечное ребро, связывающее продольные ребра.
Ребра стеновых панелей армируются пространственными армокаркасами, а плиты – плоскими сварными сетками.
Панели изготавливаются из тяжелого бетона марки 300.
При бетонировании стеновых панелей кольцо подъемной петли устанавливается в вертикальное положение немедленно посла бетонирования полки плиты с добетонированием наружного участка бетона вокруг петли.
Стеновые панели вертикальными ребрами заделываются в фундамент, образуя жесткое соединение.
Колонны приняты прямоугольного сечения 500х500 мм и 600x600 мм, которые жестко заделываются в стаканы фундамента.
Колонны изготавливаются из бетона марок 300 и 400, армируются пространственными сварными каркасами.
Отпускная прочность бетона в летнее время - 70%, в зимнее - 100%.
Марки бетона по морозостойкости и водонепроницаемости принимаются по проекту.
При складировании и транспортировке конструкции должны укладываться в горизонтальном положении с прокладками между элементами из деревянных брусков сечением 100x100 мм.
Деревянные бруски должны укладываться в местах подъемных петель или отверстий, предназначенных для строповки конструкций.
По высоте железобетонные конструкции разрешается складировать в 4-5 рядов, обеспечивая при этом устойчивое положение каждого штабеля.
Цены на сборные железобетонные элементы указаны с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Номенклатура изделий по ТКП-73
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
03-002-0001 | Плита перекрытия | П1 | 5550 | 1485 | 400 | 2,2 | B22,5 | F200 | W6 | 0,89 | 178 |
03-002-0002 | Плита перекрытия | П1К | 5550 | 1485 | 400 | 2,18 | B22,5 | F200 | W6 | 0,87 | 181 |
03-002-0003 | Плита перекрытия | П2-1 | 5550 | 740 | 400 | 1,58 | B30 | F300 | W8 | 0,63 | 221 |
03-002-0004 | Плита перекрытия | П2-2 | 5550 | 740 | 400 | 1,58 | B30 | F300 | W8 | 0,63 | 276 |
03-002-0005 | Плита перекрытия | П3-1 | 5550 | 1485 | 600 | 4,40 | B22,5 | F200 | W6 | 1,76 | 260 |
03-002-0006 | Плита перекрытия | П3-2 | 5550 | 1485 | 600 | 4,40 | B22,5 | F200 | W6 | 1,76 | 307 |
03-002-0007 | Плита перекрытия | П3-3 | 5550 | 1485 | 600 | 4,40 | B30 | F300 | W8 | 1,76 | 357 |
03-002-0008 | Плита перекрытия | П3-4 | 5550 | 1485 | 600 | 4,40 | B30 | F300 | W8 | 1,76 | 399 |
03-002-0009 | Плита перекрытия | П3-5 | 5550 | 1485 | 600 | 4,40 | B30 | F300 | W8 | 1,76 | 510 |
03-002-0010 | Плита перекрытия | П4-1 | 5550 | 740 | 600 | 3,05 | B30 | F300 | W8 | 1,22 | 185 |
03-002-0011 | Плита перекрытия | П4-2 | 5550 | 740 | 600 | 3,05 | B30 | F300 | W8 | 1,22 | 218 |
03-002-0012 | Плита перекрытия | П4-3 | 5550 | 740 | 600 | 3,05 | B30 | F300 | W8 | 1,22 | 275 |
03-002-0013 | Плита перекрытия | П4-4 | 5550 | 740 | 600 | 3,05 | B30 | F300 | W8 | 1,22 | 315 |

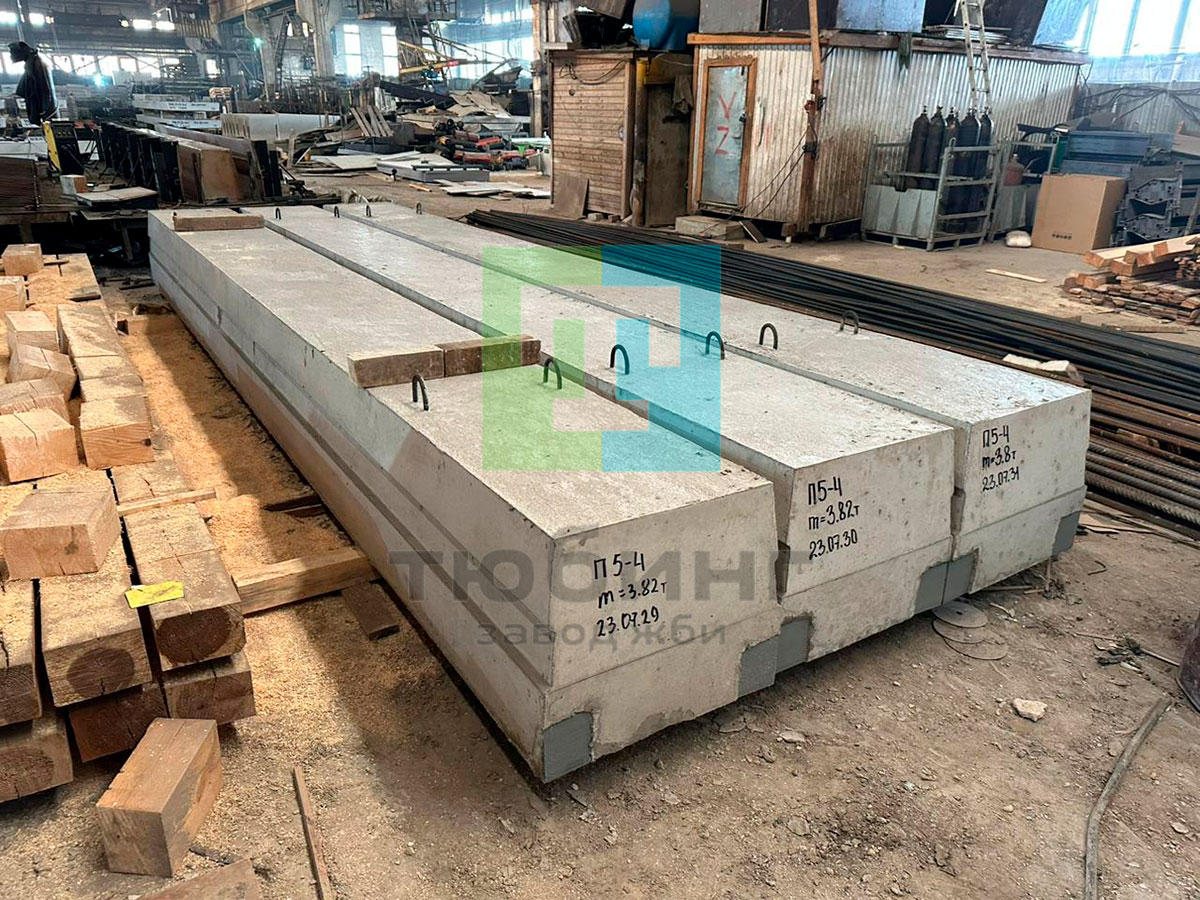

03-002-0014 | Плита перекрытия | П5-1 | 7050 | 740 | 600 | 3,82 | B30 | F300 | W8 | 1,53 | 256 |
03-002-0015 | Плита перекрытия | П5-2 | 7050 | 740 | 600 | 3,82 | B30 | F300 | W8 | 1,53 | 312 |
03-002-0016 | Плита перекрытия | П5-3 | 7050 | 740 | 600 | 3,82 | B30 | F300 | W8 | 1,53 | 349 |
03-002-0017 | Плита перекрытия | П5-4 | 7050 | 740 | 600 | 3,82 | В30 | F300 | W8 | 1,53 | 384 |
03-002-0018 | Ригель | Р1-1 | 5950 | 750 | 1000 | 7,80 | B22,5 | F200 | W6 | 3,10 | 869 |
03-002-0019 | Ригель | Р1А-1 | 5950 | 750 | 1000 | 7,80 | B22,5 | F200 | W6 | 3,10 | 901 |
03-002-0020 | Ригель | Р1-2 | 5950 | 750 | 1000 | 7,80 | B22,5 | F200 | W6 | 3,10 | 972 |
03-002-0021 | Ригель | Р1А-2 | 5950 | 750 | 1000 | 7,80 | B22,5 | F200 | W6 | 3,10 | 1005 |
03-002-0022 | Ригель | Р1-3 | 5950 | 750 | 1000 | 7,80 | B30 | F300 | W8 | 3,10 | 1144 |
03-002-0023 | Ригель | Р1А-3 | 5950 | 750 | 1000 | 7,80 | B30 | F300 | W8 | 3,10 | 1177 |
03-002-0024 | Ригель | Р1К-1 | 5300 | 750 | 1000 | 6,90 | B22,5 | F200 | W6 | 2,80 | 787 |
03-002-0025 | Ригель | Р2-1 | 5950 | 750 | 1400 | 11,20 | B30 | F300 | W8 | 4,50 | 1214 |
03-002-0026 | Ригель | Р2А-1 | 5950 | 750 | 1400 | 11,20 | B30 | F300 | W8 | 4,50 | 1253 |
03-002-0027 | Ригель | Р2-2 | 5950 | 750 | 1400 | 11,20 | B30 | F300 | W8 | 4,50 | 1368 |
03-002-0028 | Ригель | Р2А-2 | 5950 | 750 | 1400 | 11,20 | B30 | F300 | W8 | 4,50 | 1407 |
03-002-0029 | Ригель | Р2-3 | 5950 | 750 | 1400 | 11,20 | B40 | F300 | W10 | 4,50 | 1399 |
03-002-0030 | Ригель | Р2А-3 | 5950 | 750 | 1400 | 11,20 | B40 | F300 | W10 | 4,50 | 1438 |
03-002-0031 | Стеновая панель | ПВ1-1 | 4600 | 1470 | 600 | 4,20 | B22,5 | F200 | W6 | 1,68 | 171 |
03-002-0032 | Стеновая панель | ПВ1-2 | 4600 | 1470 | 600 | 4,20 | B22,5 | F200 | W6 | 1,68 | 181 |
03-002-0033 | Стеновая панель | ПВ1-3 | 4600 | 1470 | 600 | 4,20 | B22,5 | F200 | W6 | 1,68 | 209 |
03-002-0034 | Стеновая панель | ПВ1-4 | 4600 | 1470 | 600 | 4,20 | B22,5 | F200 | W6 | 1,68 | 232 |
03-002-0035 | Стеновая панель | ПВ2-1 | 5800 | 1470 | 600 | 5,25 | B22,5 | F200 | W6 | 2,10 | 236 |
03-002-0036 | Стеновая панель | ПВ2-2 | 5800 | 1470 | 600 | 5,25 | B22,5 | F200 | W6 | 2,10 | 235 |
03-002-0037 | Стеновая панель | ПВ2-3 | 5800 | 1470 | 600 | 5,25 | B22,5 | F200 | W6 | 2,10 | 291 |
03-002-0038 | Стеновая панель | ПВ2-4 | 5800 | 1470 | 600 | 5,25 | B22,5 | F200 | W6 | 2,10 | 331 |
03-002-0039 | Стеновая панель | ПВ2-5 | 5800 | 1470 | 600 | 5,25 | B22,5 | F200 | W6 | 2,10 | 361 |
03-002-0040 | Стеновая панель | ПВ3-1 | 7000 | 1470 | 600 | 5,82 | B22,5 | F200 | W6 | 2,33 | 300 |
03-002-0041 | Стеновая панель | ПВ3-2 | 7000 | 1470 | 600 | 5,82 | B22,5 | F200 | W6 | 2,33 | 360 |
03-002-0042 | Стеновая панель | ПВ3-3 | 7000 | 1470 | 600 | 5,82 | B22,5 | F200 | W6 | 2,33 | 423 |
03-002-0043 | Стеновая панель | ПВ4-1 | 7000 | 1470 | 700 | 7,60 | B22,5 | F200 | W6 | 3,04 | 456 |
03-002-0044 | Стеновая панель | ПВ4-2 | 7000 | 1470 | 700 | 7,60 | B22,5 | F200 | W6 | 3,04 | 551 |
03-002-0045 | Стеновая панель | ПВ4-3 | 7000 | 1470 | 700 | 7,60 | B22,5 | F200 | W6 | 3,04 | 596 |
03-002-0046 | Стеновая панель | ПВ5-1 | 8200 | 1470 | 700 | 9,15 | B22,5 | F200 | W6 | 3,67 | 523 |
03-002-0047 | Стеновая панель | ПВ5-2 | 8200 | 1470 | 700 | 9,15 | B22,5 | F200 | W6 | 3,67 | 634 |
03-002-0048 | Стеновая панель | ПВ5-3 | 8200 | 1470 | 700 | 9,15 | B22,5 | F200 | W6 | 3,67 | 698 |
03-002-0049 | Колонна | К1-1 | 3850 | 500 | 500 | 2,4 | B22,5 | F200 | W6 | 0,96 | 171 |
03-002-0050 | Колонна | К1-2 | 3850 | 500 | 500 | 2,4 | B22,5 | F200 | W6 | 0,96 | 258 |
03-002-0051 | Колонна | К1-3 | 5050 | 500 | 500 | 3,15 | B22,5 | F200 | W6 | 1,26 | 208 |
03-002-0052 | Колонна | К1-4 | 5050 | 500 | 500 | 3,15 | B22,5 | F200 | W6 | 1,26 | 326 |
03-002-0053 | Колонна | К1-5 | 6250 | 500 | 500 | 3,9 | B22,5 | F200 | W6 | 1,56 | 245 |
03-002-0054 | Колонна | К1-6 | 6250 | 500 | 500 | 3,9 | B22,5 | F200 | W6 | 1,56 | 381 |
03-002-0055 | Колонна | К1-7 | 7450 | 500 | 500 | 4,65 | B22,5 | F200 | W6 | 1,86 | 283 |
03-002-0056 | Колонна | К1-8 | 7450 | 500 | 500 | 4,65 | B22,5 | F200 | W6 | 1,86 | 456 |
03-002-0057 | Колонна | К2-1 | 3650 | 600 | 600 | 3,3 | B22,5 | F200 | W6 | 1,32 | 286 |
03-002-0058 | Колонна | К2-2 | 3650 | 600 | 600 | 3,3 | B30 | F300 | W8 | 1,32 | 345 |
03-002-0059 | Колонна | К2-3 | 3650 | 600 | 600 | 3,3 | B30 | F300 | W8 | 1,32 | 416 |
03-002-0060 | Колонна | К2-4 | 4850 | 600 | 600 | 4,4 | B22,5 | F200 | W6 | 1,75 | 354 |
03-002-0061 | Колонна | К2-5 | 4850 | 600 | 600 | 4,4 | B30 | F300 | W8 | 1,75 | 430 |
03-002-0062 | Колонна | К2-6 | 4850 | 600 | 600 | 4,4 | B30 | F300 | W8 | 1,75 | 520 |
03-002-0063 | Колонна | К2-7 | 6050 | 600 | 600 | 5,5 | B22,5 | F200 | W6 | 2,18 | 421 |
03-002-0064 | Колонна | К2-8 | 6050 | 600 | 600 | 5,5 | B30 | F300 | W8 | 2,18 | 515 |
03-002-0065 | Колонна | К2-9 | 6050 | 600 | 600 | 5,5 | B30 | F300 | W8 | 2,18 | 624 |
03-002-0066 | Колонна | К2-10 | 7250 | 600 | 600 | 6,5 | B22,5 | F200 | W6 | 2,60 | 488 |
03-002-0067 | Колонна | К2-11 | 7250 | 600 | 600 | 6,5 | B30 | F300 | W8 | 2,60 | 600 |
03-002-0068 | Колонна | К2-12 | 7250 | 600 | 600 | 6,5 | B30 | F300 | W8 | 2,60 | 728 |
03-002-0069 | Колонна | К3-1 | 8650 | 1100 | 500 | 5,8 | B30 | F300 | W8 | 2,30 | 360 |
03-002-0070 | Колонна | К3-2 | 8650 | 1100 | 500 | 5,8 | B30 | F300 | W8 | 2,30 | 562 |
03-002-0071 | Колонна | К3-3 | 8650 | 1100 | 500 | 5,8 | B30 | F300 | W8 | 2,30 | 355 |
03-002-0072 | Колонна | К3-4 | 8650 | 1100 | 500 | 5,8 | B30 | F300 | W8 | 2,30 | 557 |
03-002-0073 | Колонна | К3-5 | 9850 | 1100 | 500 | 6,5 | B30 | F300 | W8 | 2,60 | 397 |
03-002-0074 | Колонна | К3-6 | 9850 | 1100 | 500 | 6,5 | В30 | F300 | W8 | 2,60 | 626 |
03-002-0075 | Колонна | К3-7 | 9850 | 1100 | 500 | 6,5 | B30 | F300 | W8 | 2,60 | 392 |
03-002-0076 | Колонна | К3-8 | 9850 | 1100 | 500 | 6,5 | B30 | F300 | W8 | 2,60 | 621 |
03-002-0077 | Колонна | К4-1 | 8450 | 1200 | 600 | 8,0 | B30 | F300 | W8 | 3,20 | 573 |
03-002-0078 | Колонна | К4-2 | 8450 | 1200 | 600 | 8,0 | B30 | F300 | W8 | 3,20 | 895 |
03-002-0079 | Колонна | К4-3 | 8450 | 1200 | 600 | 8,0 | В30 | F300 | W8 | 3,20 | 568 |
03-002-0080 | Колонна | К4-4 | 8450 | 1200 | 600 | 8,0 | B30 | F300 | W8 | 3,20 | 891 |
03-002-0081 | Колонна | К4-5 | 9650 | 1200 | 600 | 9,1 | B30 | F300 | W8 | 3,64 | 631 |
03-002-0082 | Колонна | К4-6 | 9650 | 1200 | 600 | 9,1 | B30 | F300 | W8 | 3,64 | 1000 |
03-002-0083 | Колонна | К4-7 | 9650 | 1200 | 600 | 9,1 | B30 | F300 | W8 | 3,64 | 626 |
03-002-0084 | Колонна | К4-8 | 9650 | 1200 | 600 | 9,1 | B30 | F300 | W8 | 3,64 | 995 |
