Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

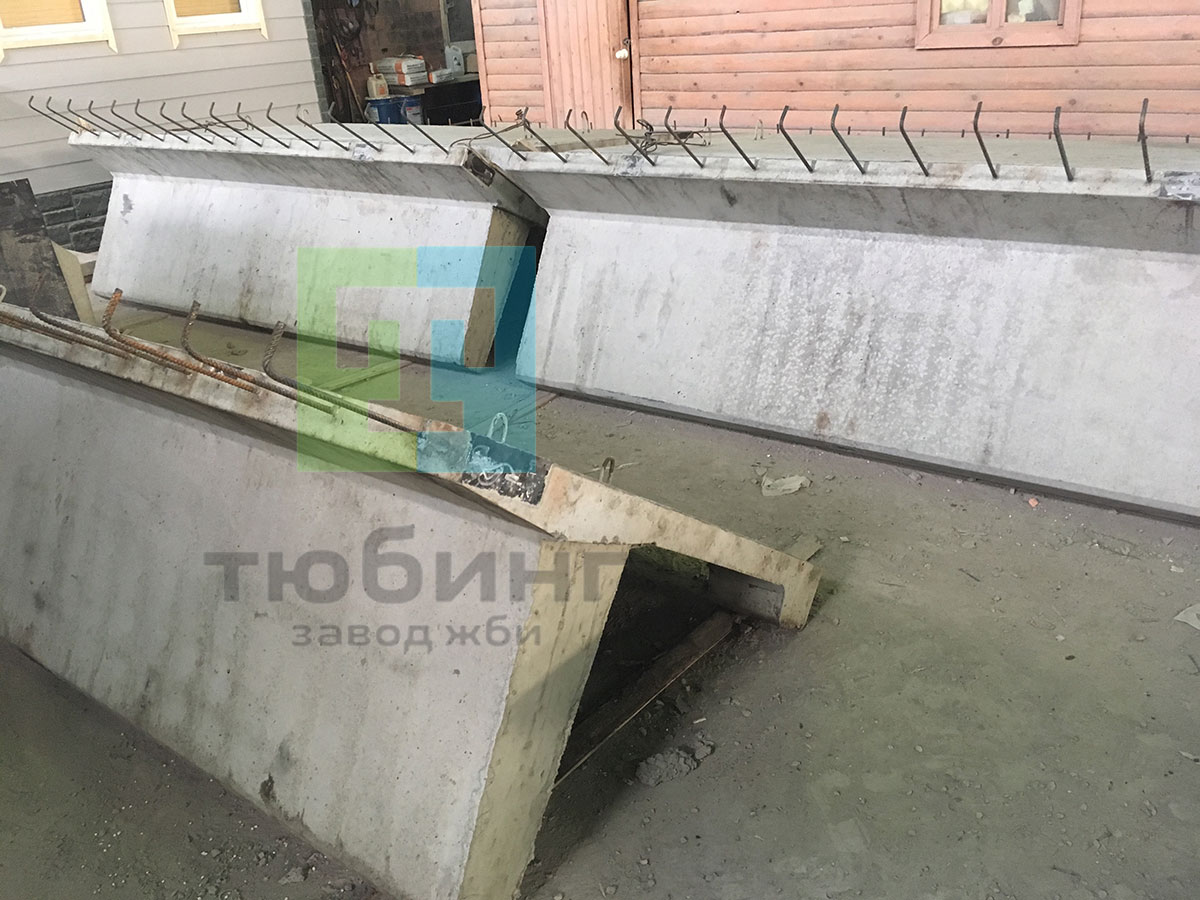

 Конструкции для пешеходных мостов и мостовых перрездов по серии 3.820-13Цены действительны с 01.05.2021г.

     Завод ЖБИ Тюбинг выпускает сборные железобетонные конструкции для пешеходных мостов и мостовых переездов по серии 3.820-13 , предназначенные для водохозяйственного строительства:
     выпуск 1 - Конструкции для пешеходных мостов к типовому проекту «Пешеходные мосты на каналах мелиоративных систем»;
     выпуск 2 - Конструкции для мостовых переездов к типовому проекту «Мостовые переезды на осушительных и оросительных системах под нагрузки Н-10 и Н-60»;
     выпуск 5 - Конструкции для пешеходных мостов на каналах мелиоративных систем по типовым проектным решениям 820-01-19с «Пешеходные мостики на каналах мелиоративных систем».

     Мероприятия по защите конструкций от агрессивных сред назначаются в соответствии со СНиП II-28-73 «Защита строительных конструкции от коррозии».

     Для изготовления сборных железобетонных изделий принят гидротехнический бетон по ГОСТ 4795-68 (выпуск 1, выпуск 2), тяжелый бетон по ГОСТ 25192-82 (выпуск 5) с маркой по водонепроницаемости W4.
     Марка бетона по морозостойкости для сборных железобетонных изделий назначается при привязке сооружения и устанавливается в зависимости от климатических условий района строительства.

     Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.

     При армировании железобетонных изделий применяется горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82 и горячекатаная периодического профиля класса A-II и A-III по ГОСТ 5781-82.
     Закладные детали изготовляются из прокатной и полосовой стали группы ВСт-3.

     Складирование изделий осуществляется в горизонтальном положении в штабелях высотой не более 2,5 м. Между изделиями укладываются деревянные прокладки толщиной не менее 30 мм, а при наличии монтажных петель - не менее их высоты.

     Цены на железобетонные конструкции указаны с учетом НДС, без учета доставки.
Представленные на сайте цены на изделия по серии 3.820-13 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.


Номенклатура изделий по серии 3.820-13


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-041-0001 Плита пешеходного мостика П-30 2980 1185 200 0,54 B22,5 F150 W4 0,21 36
01-041-0002 Плита пешеходного мостика П-60 5980 1185 300 1,30 B22,5 F150 W4 0,52 84
01-041-0003 Плита пешеходного мостика П-90 8980 1185 300 2,32 B22,5 F150 W4 0,93 220
01-041-0004 Свая с насадкой СН-50м 5330 1300 250 0,92 B22,5 F150 W4 0,37 70
01-041-0005 Свая с насадкой СН-60м 6330 1300 250 1,06 B22,5 F150 W4 0,43 77
01-041-0006 Свая с насадкой СН-70м 7330 1300 250 1,22 B22,5 F150 W4 0,49 85
01-041-0007 Стойка СТ-25м 2500 1300 250 0,50 B22,5 F150 W4 0,20 40
01-041-0008 Стойка СТ-30м 3000 1300 250 0,60 B22,5 F150 W4 0,24 44
01-041-0009 Стойка СТ-35м 3500 1300 250 0,68 B22,5 F150 W4 0,27 48
01-041-0010 Стойка СТ-40м 4000 1300 250 0,75 B22,5 F150 W4 0,30 52
01-041-0011 Стойка СТ-50м 5000 1300 250 0,90 B22,5 F150 W4 0,36 59
01-041-0012 Стойка СТ-60м 6000 1300 250 1,05 B22,5 F150 W4 0,42 67
01-041-0013 Фундамент Ф21-12 2100 1200 500 1,15 B15 F150 W6 0,46 30
01-041-0014 Свая СУ-5-25м 5330 250 250 0,80 B22,5 F150 W4 0,32 58
01-041-0015 Свая СУ-6-25м 6330 250 250 0,95 B22,5 F150 W4 0,38 65
01-041-0016 Свая СУ-7-25м 7330 250 250 1,125 B22,5 F150 W4 0,45 73
01-041-0017 Насадка Н-13 1300 200 250 0,15 B22,5 F150 W4 0,06 19
01-041-0018 Плита крепления РП10-20 2000 1000 100 0,325 B15 F150 W4 0,13 8
01-041-0019 Плита пролетного строения ПР60-1 6000 980 300 2,70 B22,5 F150 W4 1,08 202
01-041-0020 Плита пролетного строения ПР60-1к 6000 980 300 2,70 B22,5 F150 W4 1,08 214
01-041-0021 Плита пролетного строения ПР90-1 9000 980 450 5,00 B22,5 F150 W4 2,00 372
01-041-0022 Плита пролетного строения ПР90-1к 9000 980 450 5,00 B22,5 F150 W4 2,00 390
01-041-0023 Подтротуарная балка Б-1 6000 250 330 1,00 B22,5 F150 W4 0,40 50
01-041-0024 Подтротуарная балка Б-2 9000 250 480 2,18 B22,5 F150 W4 0,87 112
01-041-0025 Тротуар ТР-30 2990 1900 330 1,50 B22,5 F150 W4 0,58 78
01-041-0026 Колесоотбой К-30 2990 920 330 0,815 B22,5 F150 W4 0,325 53
01-041-0027 Насадка сборная НС-1 3800 600 550 2,23 B22,5 F150 W4 0,89 91
01-041-0028 Насадка сборная НС-2 3800 700 550 2,63 B22,5 F150 W4 1,05 98
01-041-0029 Насадка сборная НС-3 4050 600 480 2,53 B22,5 F150 W4 1,01 102
01-041-0030 Насадка сборная НС-4 4050 700 480 3,00 B22,5 F150 W4 1,20 110
01-041-0031 Плита заборная ПЗ-1 1990 100 1000 0,50 B15 F150 W4 0,20 34
01-041-0032 Плита заборная ПЗ-2 1490 100 1000 0,38 B15 F150 W4 0,15 16
01-041-0033 Плита заборная ПЗ-3 2600 100 1000 0,53 B15 F150 W4 0,21 36
01-041-0034 Плита переходная П1-1 3000 980 310 1,53 B22,5 F150 W4 0,61 52
01-041-0035 Свая несущая С-16-6 6440 350 350 1,90 B22,5 F150 W4 0,76 123
01-041-0036 Свая несущая С-22-6 6440 350 350 1,90 B22,5 F150 W4 0,76 195
01-041-0037 Свая несущая С-25-6 6440 350 350 1,90 B22,5 F150 W4 0,76 240
01-041-0038 Свая несущая С-28-6 6440 350 350 1,90 B22,5 F150 W4 0,76 291
01-041-0039 Свая несущая С-16-8 8440 350 350 2,50 B22,5 F150 W4 1,00 151
01-041-0040 Свая несущая С-22-8 8440 350 350 2,50 B22,5 F150 W4 1,00 246
01-041-0041 Свая несущая С-25-8 8440 350 350 2,50 B22,5 F150 W4 1,00 305
01-041-0042 Свая несущая С-28-8 8440 350 350 2,50 B22,5 F150 W4 1,00 371
01-041-0043 Свая несущая С-16-10 10440 350 350 3,10 B22,5 F150 W4 1,25 180
01-041-0044 Свая несущая С-󠇯22-10 10440 350 350 3,10 B22,5 F150 W4 1,25 297
01-041-0045 Свая несущая С-25-10 10440 350 350 3,10 B22,5 F150 W4 1,25 370
01-041-0046 Свая несущая С-28-10 10440 350 350 3,10 B22,5 F150 W4 1,25 452
01-041-0047 Свая несущая С-󠇯16-12 12440 350 350 3,70 B22,5 F150 W4 1,49 209
01-041-0048 Свая несущая С-󠇯22-12 12440 350 350 3,70 B22,5 F150 W4 1,49 348
01-041-0049 Свая несущая С-󠇯25-12 12440 350 350 3,70 B22,5 F150 W4 1,49 435
01-041-0050 Свая несущая С-󠇯28-12 12440 350 350 3,70 B22,5 F150 W4 1,49 532
01-041-0051 Свая откосная СУ-5-25м 5330 250 250 0,80 B22,5 F150 W4 0,32 58
01-041-0052 Сигнальный столбик С 1600 160 160 0,10 B30 F150 W4 0,04 7
01-041-0053 Сигнальный столбик С14 1400 160 80 0,045 B30 F150 W4 0,018 2
01-041-0054 Плита пешеходного мостика П30 2980 1185 200 0,54 B25 F150 W4 0,216 27
01-041-0055 Плита пешеходного мостика П60 5980 1185 300 1,30 B25 F150 W4 0,52 70
01-041-0056 Плита пешеходного мостика П90 8980 1185 300 2,32 B25 F150 W4 0,93 200
01-041-0057 Насадка Н13 1300 200 250 0,15 B25 F150 W4 0,055 17
01-041-0058 Стойка СТ25м 2500 1300 250 0,50 B25 F150 W4 0,20 28
01-041-0059 Стойка СТ30м 3000 1300 250 0,60 B25 F150 W4 0,24 31
01-041-0060 Стойка СТ35м 3500 1300 250 0,68 B25 F150 W4 0,27 33
01-041-0061 Стойка СТ40м 4000 1300 250 0,75 B25 F150 W4 0,30 36
01-041-0062 Стойка СТ50м 5000 1300 250 0,90 B25 F150 W4 0,36 41
01-041-0063 Стойка СТ60м 6000 1300 250 1,05 B25 F150 W4 0,42 46
01-041-0064 Свая с насадкой СН50м 5330 1300 250 0,92 B25 F150 W4 0,37 56
01-041-0065 Свая с насадкой СН60м 6330 1300 250 1,06 B25 F150 W4 0,43 62
01-041-0066 Свая с насадкой СН70м 7330 1300 250 1,22 B25 F150 W4 0,49 68
01-041-0067 Свая СУ5.25м 5330 250 250 0,80 B25 F150 W4 0,32 49
01-041-0068 Свая СУ6.25м 6330 250 250 0,95 B25 F150 W4 0,38 54
01-041-0069 Свая СУ7.25м 7330 250 250 1,125 В25 F150 W4 0,45 60
