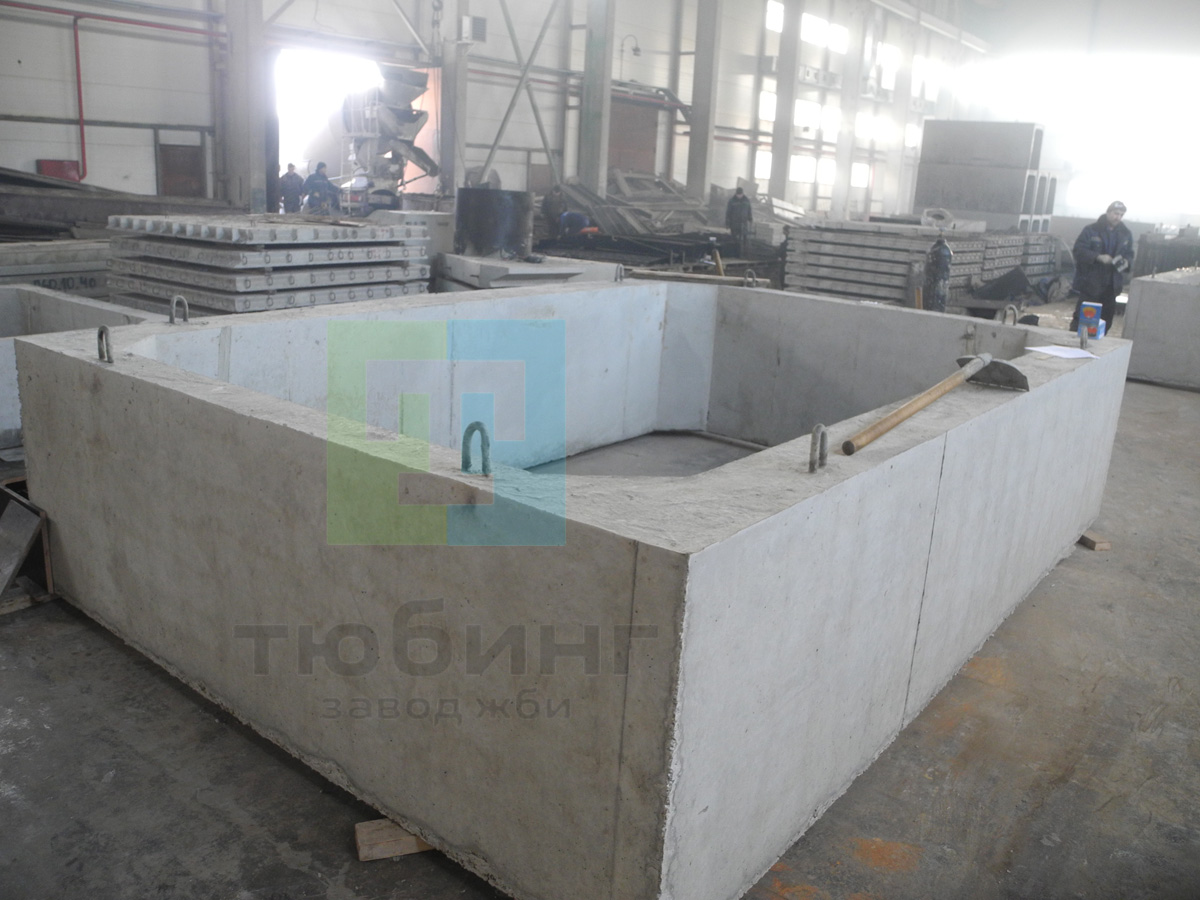

Завод ЖБИ Тюбинг выпускает прямоугольные звенья труб, блоки фундаментов и оголовки, применяемые под насыпями автомобильных и железных дорог в умеренных и суровых климатических условиях в районах с расчетной сейсмичностью до 9 баллов по серии 3.501.1-177.93, вып.1-1.
Бетонные и железобетонные изделия изготавливаются из тяжелого конструкционного бетона со средней плотностью не менее 2200 кг/м.куб. по ГОСТ26633-91 следующих классов по прочности: В30 и В35- для звеньев труб; B30- для стенок откосных; B20 - для блоков труб.
Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации: F200- для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха минус 10 гр. и выше; F300 - для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха ниже минус 10 гр., до минус 20 гр. включительно.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
В качестве рабочей арматуры железобетонных изделий принята арматура по ГОСТ 5781-82: класса A-III марки 25Г2С - для звеньев труб и класса A-I марки Ст3сп - для блоков труб.
Возможно по требованию заказчика нанесение холодной битумной гидроизоляционной мастики.
Стоимость элементов прямоугольных труб не является публичной офертой и может меняться в зависимости от объема и общей ситуации на строительном рынке.
Номенклатура железобетонных и бетонных элементов для труб прямоугольных по серии 3.501.1-177.93, вып.1-1
| Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | B | F | W | ||||||
| 01-014-0001 | Звено средней части | ЗП1.100 | 1000 | 1220 | 1740 | 1,7 | B30 | F300 | W6 | 0,66 | 88 |
| 01-014-0002 | Звено средней части | ЗП1.200 | 2000 | 1220 | 1740 | 3,4 | B30 | F300 | W6 | 1,32 | 177 |
| 01-014-0003 | Звено средней части | ЗП2.100 | 1000 | 1220 | 1780 | 1,8 | B30 | F300 | W6 | 0,70 | 99 |
| 01-014-0004 | Звено средней части | ЗП2.200 | 2000 | 1220 | 1780 | 3,6 | B30 | F300 | W6 | 1,40 | 200 |
| 01-014-0005 | Звено средней части | ЗП3.100 | 1000 | 1220 | 1860 | 2,0 | B30 | F300 | W6 | 0,80 | 130 |
| 01-014-0006 | Звено средней части | ЗП3.200 | 2000 | 1220 | 1860 | 4,0 | B30 | F300 | W6 | 1,60 | 262 |
| 01-014-0007 | Звено средней части | ЗП4.100 | 1000 | 1490 | 1790 | 2,0 | B30 | F300 | W6 | 0,81 | 102 |
| 01-014-0008 | Звено средней части | ЗП4.200 | 2000 | 1490 | 1790 | 4,0 | B30 | F300 | W6 | 1,60 | 205 |
| 01-014-0009 | Звено средней части | ЗП5.100 | 1000 | 1490 | 1850 | 2,3 | B30 | F300 | W6 | 0,90 | 117 |
| 01-014-0010 | Звено средней части | ЗП5.200 | 2000 | 1490 | 1850 | 4,6 | B30 | F300 | W6 | 1,80 | 235 |
| 01-014-0011 | Звено средней части | ЗП6.100 | 1000 | 1490 | 1930 | 2,6 | B30 | F300 | W6 | 1,02 | 162 |
| 01-014-0012 | Звено средней части | ЗП6.200 | 2000 | 1490 | 1930 | 5,2 | B30 | F300 | W6 | 2,04 | 324 |
| 01-014-0013 | Звено средней части | ЗП7.100 | 1000 | 1740 | 2330 | 2,8 | B30 | F300 | W6 | 1,11 | 129 |
| 01-014-0014 | Звено средней части | ЗП7.200 | 2000 | 1740 | 2330 | 5,6 | B30 | F300 | W6 | 2,22 | 259 |
| 01-014-0015 | Звено средней части | ЗП8.100 | 1000 | 1740 | 2430 | 3,2 | B30 | F300 | W6 | 1,28 | 154 |
| 01-014-0016 | Звено средней части | ЗП8.200 | 2000 | 1740 | 2430 | 6,4 | B30 | F300 | W6 | 2,56 | 313 |
| 01-014-0017 | Звено средней части | ЗП9.100 | 1000 | 1800 | 2530 | 4,0 | B30 | F300 | W6 | 1,60 | 231 |
| 01-014-0018 | Звено средней части | ЗП9.200 | 2000 | 1800 | 2530 | 8,0 | B30 | F300 | W6 | 3,20 | 467 |
| 01-014-0019 | Звено средней части | ЗП10.100 | 1000 | 2260 | 2380 | 3,5 | B30 | F300 | W6 | 1,41 | 189 |
| 01-014-0020 | Звено средней части | ЗП10.200 | 2000 | 2260 | 2380 | 7,0 | B30 | F300 | W6 | 2,82 | 379 |
| 01-014-0021 | Звено средней части | ЗП11.100 | 1000 | 2260 | 2500 | 4,2 | B30 | F300 | W6 | 1,69 | 259 |
| 01-014-0022 | Звено средней части | ЗП11.200 | 2000 | 2260 | 2500 | 8,4 | B30 | F300 | W6 | 3,38 | 524 |
| 01-014-0023 | Звено средней части | ЗП12.100 | 1000 | 2320 | 2680 | 5,6 | B30 | F300 | W6 | 2,25 | 328 |
| 01-014-0024 | Звено средней части | ЗП12.200 | 2000 | 2320 | 2680 | 11,2 | B30 | F300 | W6 | 4,50 | 660 |
| 01-014-0025 | Звено средней части | ЗП13.100 | 1000 | 2760 | 2450 | 4,4 | B35 | F300 | W6 | 1,77 | 229 |
| 01-014-0026 | Звено средней части | ЗП13.200 | 2000 | 2760 | 2450 | 8,8 | B35 | F300 | W6 | 3,54 | 463 |
| 01-014-0027 | Звено средней части | ЗП14.100 | 1000 | 2840 | 2570 | 5,8 | B35 | F300 | W6 | 2,31 | 332 |
| 01-014-0028 | Звено средней части | ЗП14.200 | 2000 | 2840 | 2570 | 11,6 | B35 | F300 | W6 | 4,62 | 685 |
| 01-014-0029 | Звено средней части | ЗП15.100 | 1000 | 2900 | 2790 | 7,8 | B35 | F300 | W6 | 3,10 | 483 |
| 01-014-0030 | Звено средней части | ЗП15.200 | 2000 | 2900 | 2790 | 15,6 | B35 | F300 | W6 | 6,20 | 986 |
| 01-014-0031 | Звено средней части | ЗП16.100 | 1000 | 3320 | 3000 | 6,2 | B35 | F300 | W6 | 2,49 | 332 |
| 01-014-0032 | Звено средней части | ЗП17.100 | 1000 | 3400 | 3140 | 8,0 | B35 | F300 | W6 | 3,20 | 419 |
| 01-014-0033 | Звено средней части | ЗП18.100 | 1000 | 3460 | 3320 | 10,0 | B35 | F300 | W6 | 4,02 | 945 |
| 01-014-0034 | Звено средней части | ЗП19.100 | 1000 | 4360 | 3130 | 9,1 | B35 | F300 | W6 | 3,62 | 536 |
| 01-014-0035 | Звено средней части | ЗП20.100 | 1000 | 4420 | 3170 | 10,0 | B35 | F300 | W6 | 3,98 | 826 |
| 01-014-0036 | Звено средней части | ЗП21.100 | 1000 | 4600 | 3370 | 13,7 | B35 | F300 | W6 | 5,50 | 2201 |
| 01-014-0037 | Звено средней части | ЗП22.100 | 1000 | 1220 | 2240 | 1,9 | B30 | F300 | W6 | 0,77 | 120 |
| 01-014-0038 | Звено средней части | ЗП23.100 | 1000 | 1490 | 2290 | 2,4 | B30 | F300 | W6 | 0,94 | 126 |
| 01-014-0039 | Звено средней части | ЗП24.100 | 1000 | 1740 | 2830 | 3,1 | B30 | F300 | W6 | 1,23 | 187 |
| 01-014-0040 | Звено средней части | ЗП25.100 | 1000 | 2260 | 2880 | 3,9 | B30 | F300 | W6 | 1,54 | 264 |
| 01-014-0041 | Звено средней части | ЗП26.100 | 1000 | 2760 | 2950 | 4,8 | B35 | F300 | W6 | 1,90 | 321 |
| 01-014-0042 | Звено оголовка | ЗП27 | 1000 | 1220 | 2620 | 2,4 | B30 | F300 | W6 | 0,95 | 132 |
| 01-014-0043 | Звено оголовка | ЗП32 | 1000 | 1220 | 2120 | 2,1 | B30 | F300 | W6 | 0,84 | 96 |
| 01-014-0044 | Звено оголовка | ЗП28 | 1000 | 1490 | 2660 | 2,9 | B30 | F300 | W6 | 1,17 | 137 |
| 01-014-0045 | Звено оголовка | ЗП33 | 1000 | 1490 | 2160 | 2,6 | B30 | F300 | W6 | 1,03 | 114 |
| 01-014-0046 | Звено оголовка | ЗП29 | 1000 | 1740 | 3200 | 3,7 | B30 | F300 | W6 | 1,49 | 200 |
| 01-014-0047 | Звено оголовка | ЗП34 | 1000 | 1740 | 2700 | 3,4 | B30 | F300 | W6 | 1,37 | 143 |
| 01-014-0048 | Звено оголовка | ЗП30 | 1000 | 2260 | 3240 | 4,7 | B30 | F300 | W6 | 1,88 | 280 |
| 01-014-0049 | Звено оголовка | ЗП35 | 1000 | 2260 | 2740 | 4,4 | B30 | F300 | W6 | 1,75 | 202 |
| 01-014-0050 | Звено оголовка | ЗП31 | 1000 | 2760 | 3300 | 5,8 | B35 | F300 | W6 | 2,32 | 338 |
| 01-014-0051 | Звено оголовка | ЗП36 | 1000 | 2760 | 2800 | 5,5 | B35 | F300 | W6 | 2,19 | 248 |
| 01-014-0052 | Звено оголовка | ЗП37 | 1000 | 3320 | 3340 | 7,5 | B35 | F300 | W6 | 3,00 | 354 |
| 01-014-0053 | Звено оголовка | ЗП38 | 1000 | 4360 | 3460 | 9,9 | B35 | F300 | W6 | 3,96 | 556 |
| 01-014-0054 | Стенка откосная | СТ1пл | 1890 | 300 | 3610 | 3,8 | B30 | F300 | W6 | 1,52 | 72 |
| 01-014-0055 | Стенка откосная | СТ2пл | 2770 | 300 | 4150 | 6,5 | B30 | F300 | W6 | 2,59 | 119 |
| 01-014-0056 | Стенка откосная | СТ3пл | 1750 | 300 | 2790 | 2,8 | B30 | F300 | W6 | 1,13 | 49 |
| 01-014-0057 | Стенка откосная | СТ4пл | 2700 | 300 | 3030 | 4,4 | B30 | F300 | W6 | 1,75 | 74 |
| 01-014-0058 | Блок кордона | К1 | 1220 | 450 | 420 | 0,5 | B20 | F200 | W6 | 0,20 | 1 |
| 01-014-0059 | Блок кордона | К2 | 1490 | 450 | 420 | 0,6 | B20 | F200 | W6 | 0,24 | 1 |
| 01-014-0060 | Блок кордона | К3 | 1740 | 450 | 420 | 0,7 | B20 | F200 | W6 | 0,28 | 1 |
| 01-014-0061 | Блок кордона | К4 | 2260 | 450 | 420 | 0,9 | B20 | F200 | W6 | 0,37 | 1 |
| 01-014-0062 | Блок кордона | К5 | 2760 | 450 | 420 | 1,1 | B20 | F200 | W6 | 0,44 | 1 |
| 01-014-0063 | Плита фундамента | Ф1 | 1250 | 1500 | 200 | 1,0 | B20 | F300 | W6 | 0,38 | 20 |
| 01-014-0064 | Плита фундамента | Ф2 | 1250 | 2010 | 200 | 1,3 | B20 | F300 | W6 | 0,50 | 25 |
| 01-014-0065 | Плита фундамента | Ф3 | 1250 | 2510 | 200 | 1,6 | B20 | F300 | W6 | 0,63 | 30 |
| 01-014-0066 | Плита фундамента | Ф4 | 1500 | 1500 | 200 | 1,1 | B20 | F300 | W6 | 0,45 | 25 |
| 01-014-0067 | Плита фундамента | Ф5 | 1500 | 2010 | 200 | 1,5 | B20 | F300 | W6 | 0,60 | 31 |
| 01-014-0068 | Блок фундамента | Ф6.201 | 2010 | 1320 | 700 | 4,5 | B20 | F200 | W6 | 1,86 | 9 |
| 01-014-0069 | Блок фундамента | Ф6.302 | 3020 | 1320 | 700 | 6,7 | B20 | F200 | W6 | 2,79 | 13 |
| 01-014-0070 | Блок фундамента | Ф6.403 | 4030 | 1320 | 700 | 8,9 | B20 | F200 | W6 | 3,72 | 18 |
| 01-014-0071 | Блок фундамента | Ф7.201 | 2010 | 1590 | 700 | 5,4 | B20 | F200 | W6 | 2,24 | 9 |
| 01-014-0072 | Блок фундамента | Ф7.302 | 3020 | 1590 | 700 | 8,1 | B20 | F200 | W6 | 3,36 | 18 |
| 01-014-0073 | Блок фундамента | Ф7.403 | 4030 | 1590 | 700 | 10,8 | B20 | F200 | W6 | 4,49 | 23 |
| 01-014-0074 | Блок фундамента | Ф8.201 | 2010 | 1900 | 700 | 6,4 | B20 | F200 | W6 | 2,67 | 13 |
| 01-014-0075 | Блок фундамента | Ф8.302 | 3020 | 1900 | 700 | 9,6 | B20 | F200 | W6 | 4,02 | 23 |
| 01-014-0076 | Блок фундамента | Ф8.403 | 4030 | 1900 | 700 | 12,9 | B20 | F200 | W6 | 5,36 | 36 |
| 01-014-0077 | Блок фундамента | Ф9.201 | 2010 | 2420 | 700 | 8,2 | B20 | F200 | W6 | 3,40 | 18 |
| 01-014-0078 | Блок фундамента | Ф9.302 | 3020 | 2420 | 700 | 12,3 | B20 | F200 | W6 | 5,12 | 36 |
| 01-014-0079 | Блок фундамента | Ф9.403 | 4030 | 2420 | 700 | 16,4 | B20 | F200 | W6 | 6,83 | 50 |
| 01-014-0080 | Блок фундамента | Ф10.201 | 2010 | 3000 | 700 | 10,2 | B20 | F200 | W6 | 4,22 | 23 |
| 01-014-0081 | Блок фундамента | Ф10.302 | 3020 | 3000 | 700 | 15,2 | B20 | F200 | W6 | 6,34 | 50 |
| 01-014-0082 | Плита фундамента | Ф11 | 950 | 500 | 200 | 0,3 | B20 | F300 | W6 | 0,09 | 6 |
| 01-014-0083 | Плита фундамента | Ф12 | 1900 | 500 | 200 | 0,5 | B20 | F300 | W6 | 0,19 | 11 |
| 01-014-0084 | Плита фундамента | Ф13 | 2400 | 500 | 200 | 0,6 | B20 | F300 | W6 | 0,24 | 13 |
