Завод ЖБИ Тюбинг выпускает сборные железобетонные изделия для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83.
Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры.
Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.
Тоннели могут находиться:
- под автомобильными дорогами с заглублением от верха дорожной одежды до верха тоннеля от 0,5 до
6,0 м.;
- вне дорог с заглублением от уровня планировки до верха тоннеля от 0,5 до 6,3 м;
- внутри цехов с заглублением от уровня пола до верха тоннеля от 0,3 до 6,0 м.
Тоннели предусмотрены для применения в обычных условиях, при наличии грунтовых вод ниже верха плиты перекрытия на 1,0 м, а также на просадочных грунтах, в районах с сейсмичностью до 9 баллов включительно.
Односекционные тоннели с применением уголковых стеновых элементов монтируются из двух стеновых элементов уголкового типа, плиты перекрытия и плиты днища.
Двухсекционные тоннели устраиваются также путем установки рядом двух односекционных тоннелей.
Сборные железобетонные объемные элементы предназначены для сооружения линейной части тоннеля. Сооружение углов поворота тоннелей, уширений и камер предусмотрено с использованием конструкций, представленных в выпусках 1-1…1-5.
Монтаж железобетонные изделий тоннелей производится за монтажные петли, а монтаж объемных элементов - при помощи тросов, располагаемых в специальных выемках перекрытия, имеющих круговое очертание.
Маркировка железобетонных изделий принята по буквенно-цифровой системе, например:

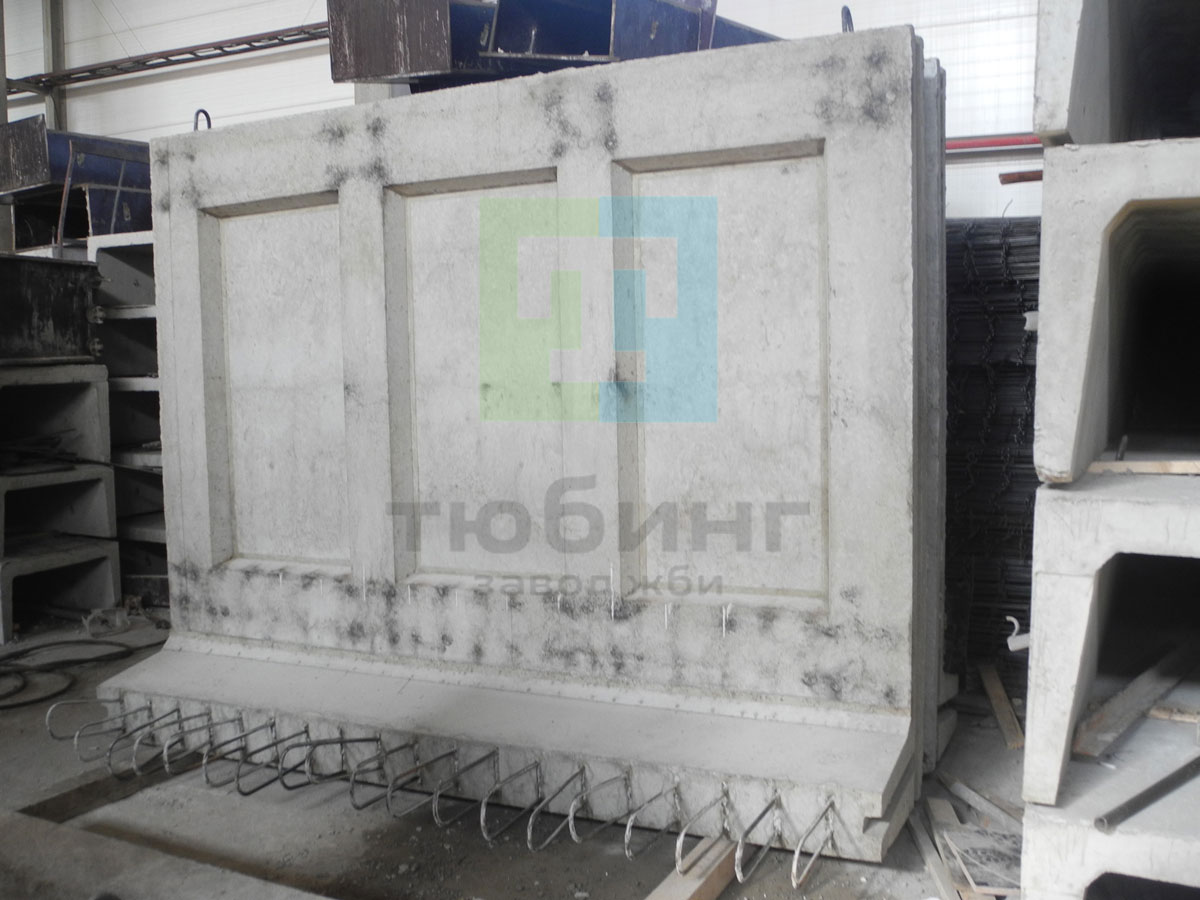

- СБ21-5 - стеновой блок тоннеля высотой 2,1 м, расчетная нагрузка на уровне перекрытия 5тс/м.кв.;
- СБ21д-5 - доборный стеновой блок тоннеля;
- ПД21-5 - плита днища тоннеля пролетом 2,1 м, расчетная нагрузка на уровне перекрытия 5 тс/м.кв.;
- ПТ15-5- плита перекрытия тоннеля пролетом 1,5 м, расчетная нагрузка 5 тс/м.кв.;
- ПТ15д-5 - доборная плита перекрытия;
- ПТО-плита перекрытия с отверстием;
- БУ21 - блок угловой тоннеля выстой 2,1 м;
- Б21-9 - балка тоннеля пролетом 2,1 м, расчетная нагрузка на один погонный метр 9тс/м;
- К21 - колонна тоннеля высотой 2,1 м;
- ПРТ30-18- прогон двухсекционного тоннеля, длиной 3,0 м, расчетная нагрузка на один погонный метр 18 тс/м;
- ПТ12 - разгрузочная плита размером 1,2х1,2 м;
- БО30х30-15- объемный элемент с внутренними размерами 3000х3000 мм и с расчетной нагрузкой 15 тс/м.
Изделия изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
Возможно изготовление изделий с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.
Возможно по требованию заказчика нанесение на поверхности изделий битумной мастики.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
Монтажные петли изготавливаются из горячекатаной арматуры класса А-I марок ВСт3сп2 и ВСт3пс2 по ГОСТ 5781-82.
Цены на железобетонные изделия тоннелей по серии 3.006.1-3/83 указаны с учетом НДС, без учета доставки. Стоимость элементов тоннелей может меняться в зависимости от объема и общей ситуации на строительном рынке.
Представленные на сайте цены на ЖБИ не являются публичной офертой.
Номенклатура железобетонных элементов тоннелей по серии 3.006.1-3/83
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
01-039-0001 | Стеновой блок | СБ21-3 | 2980 | 880 | 2280 | 3,00 | В22,5 | F200 | W6 | 1,20 | 81 |
01-039-0002 | Стеновой блок | СБ21-5 | 2980 | 880 | 2280 | 3,00 | В22,5 | F200 | W6 | 1,20 | 105 |
01-039-0003 | Стеновой блок | СБ21-8 | 2980 | 880 | 2280 | 3,00 | В22,5 | F200 | W6 | 1,20 | 141 |
01-039-0004 | Стеновой блок | СБ21-11 | 2980 | 930 | 2320 | 3,43 | В22,5 | F200 | W6 | 1,37 | 185 |
01-039-0005 | Стеновой блок | СБ21-12 | 2980 | 930 | 2320 | 3,43 | В22,5 | F200 | W6 | 1,37 | 216 |
01-039-0006 | Стеновой блок | СБ21-15 | 2980 | 930 | 2320 | 3,43 | В22,5 | F200 | W6 | 1,37 | 271 |
01-039-0007 | Стеновой блок | СБ24-3 | 2980 | 880 | 2580 | 3,25 | В22,5 | F200 | W6 | 1,30 | 104 |
01-039-0008 | Стеновой блок | СБ24-5 | 2980 | 880 | 2580 | 3,25 | В22,5 | F200 | W6 | 1,30 | 118 |
01-039-0009 | Стеновой блок | СБ24-8 | 2980 | 880 | 2580 | 3,25 | В22,5 | F200 | W6 | 1,30 | 151 |
01-039-0010 | Стеновой блок | СБ24-11 | 2980 | 930 | 2620 | 3,72 | В22,5 | F200 | W6 | 1,49 | 201 |
01-039-0011 | Стеновой блок | СБ24-12 | 2980 | 930 | 2620 | 3,72 | В22,5 | F200 | W6 | 1,49 | 257 |
01-039-0012 | Стеновой блок | СБ24-15 | 2980 | 930 | 2620 | 3,72 | В22,5 | F200 | W6 | 1,49 | 292 |
01-039-0013 | Стеновой блок | СБ30-3 | 2980 | 880 | 3200 | 3,85 | В22,5 | F200 | W6 | 1,54 | 142 |
01-039-0014 | Стеновой блок | СБ30-5 | 2980 | 880 | 3200 | 3,85 | В22,5 | F200 | W6 | 1,54 | 181 |
01-039-0015 | Стеновой блок | СБ30-8 | 2980 | 880 | 3200 | 3,85 | В22,5 | F200 | W6 | 1,54 | 232 |
01-039-0016 | Стеновой блок | СБ30-11 | 2980 | 930 | 3240 | 4,38 | В22,5 | F200 | W6 | 1,75 | 288 |
01-039-0017 | Стеновой блок | СБ30-12 | 2980 | 930 | 3240 | 4,38 | В22,5 | F200 | W6 | 1,75 | 403 |
01-039-0018 | Стеновой блок | СБ30-15 | 2980 | 930 | 3240 | 4,38 | В22,5 | F200 | W6 | 1,75 | 434 |
01-039-0019 | Стеновой блок | СБ36-3 | 2980 | 900 | 3800 | 4,90 | В22,5 | F200 | W6 | 1,96 | 167 |
01-039-0020 | Стеновой блок | СБ36-5 | 2980 | 900 | 3800 | 4,90 | В22,5 | F200 | W6 | 1,96 | 243 |
01-039-0021 | Стеновой блок | СБ36-8 | 2980 | 900 | 3800 | 4,90 | В22,5 | F200 | W6 | 1,96 | 388 |
01-039-0022 | Стеновой блок | СБ36-11 | 2980 | 970 | 3840 | 5,73 | В22,5 | F200 | W6 | 2,29 | 409 |
01-039-0023 | Стеновой блок | СБ36-12 | 2980 | 970 | 3840 | 5,73 | В22,5 | F200 | W6 | 2,29 | 467 |
01-039-0024 | Стеновой блок | СБ36-15 | 2980 | 970 | 3840 | 5,73 | В22,5 | F200 | W6 | 2,29 | 513 |
01-039-0025 | Стеновой блок | СБ21д-3 | 1180 | 880 | 2280 | 1,20 | В22,5 | F200 | W6 | 0,48 | 32 |
01-039-0026 | Стеновой блок | СБ21д-5 | 1180 | 880 | 2280 | 1,20 | В22,5 | F200 | W6 | 0,48 | 42 |
01-039-0027 | Стеновой блок | СБ21д-8 | 1180 | 880 | 2280 | 1,20 | В22,5 | F200 | W6 | 0,48 | 60 |
01-039-0028 | Стеновой блок | СБ21д-11 | 1180 | 930 | 2320 | 1,38 | В22,5 | F200 | W6 | 0,55 | 73 |
01-039-0029 | Стеновой блок | СБ21д-12 | 1180 | 930 | 2320 | 1,38 | В22,5 | F200 | W6 | 0,55 | 87 |
01-039-0030 | Стеновой блок | СБ21д-15 | 1180 | 930 | 2320 | 1,38 | В22,5 | F200 | W8 | 0,55 | 95 |
01-039-0031 | Стеновой блок | СБ24д-3 | 1180 | 880 | 2580 | 1,33 | В22,5 | F200 | W6 | 0,53 | 43 |
01-039-0032 | Стеновой блок | СБ24д-5 | 1180 | 880 | 2580 | 1,33 | В22,5 | F200 | W6 | 0,53 | 52 |
01-039-0033 | Стеновой блок | СБ24д-8 | 1180 | 880 | 2580 | 1,33 | В22,5 | F200 | W6 | 0,53 | 64 |
01-039-0034 | Стеновой блок | СБ24д-11 | 1180 | 930 | 2620 | 1,50 | В22,5 | F200 | W6 | 0,60 | 83 |
01-039-0035 | Стеновой блок | СБ24д-12 | 1180 | 930 | 2620 | 1,50 | В22,5 | F200 | W6 | 0,60 | 96 |
01-039-0036 | Стеновой блок | СБ24д-15 | 1180 | 930 | 2620 | 1,50 | В22,5 | F200 | W6 | 0,60 | 123 |
01-039-0037 | Стеновой блок | СБ27д-8 | 1180 | 880 | 2880 | 1,45 | В22,5 | F200 | W6 | 0,58 | 94 |
01-039-0038 | Стеновой блок | СБ27д-15 | 1180 | 930 | 2920 | 1,65 | В22,5 | F200 | W6 | 0,66 | 164 |
01-039-0039 | Стеновой блок | СБ30д-3 | 1180 | 880 | 3200 | 1,58 | В22,5 | F200 | W6 | 0,63 | 62 |
01-039-0040 | Стеновой блок | СБ30д-5 | 1180 | 880 | 3200 | 1,58 | В22,5 | F200 | W6 | 0,63 | 74 |
01-039-0041 | Стеновой блок | СБ30д-8 | 1180 | 880 | 3200 | 1,58 | В22,5 | F200 | W6 | 0,63 | 101 |
01-039-0042 | Стеновой блок | СБ30д-11 | 1180 | 930 | 3240 | 1,78 | В22,5 | F200 | W6 | 0,71 | 110 |
01-039-0043 | Стеновой блок | СБ30д-12 | 1180 | 930 | 3240 | 1,78 | В22,5 | F200 | W6 | 0,71 | 166 |
01-039-0044 | Стеновой блок | СБ30д-15 | 1180 | 930 | 3240 | 1,78 | В22,5 | F200 | W6 | 0,71 | 176 |
01-039-0045 | Стеновой блок | СБ33д-8 | 1180 | 900 | 3500 | 1,88 | В22,5 | F200 | W6 | 0,75 | 149 |
01-039-0046 | Стеновой блок | СБ33д-15 | 1180 | 970 | 3540 | 2,20 | В22,5 | F200 | W6 | 0,88 | 216 |
01-039-0047 | Стеновой блок | СБ36д-3 | 1180 | 900 | 3800 | 2,00 | В22,5 | F200 | W6 | 0,80 | 74 |
01-039-0048 | Стеновой блок | СБ36д-5 | 1180 | 900 | 3800 | 2,00 | В22,5 | F200 | W6 | 0,80 | 101 |
01-039-0049 | Стеновой блок | СБ36д-8 | 1180 | 900 | 3800 | 2,00 | В22,5 | F200 | W6 | 0,80 | 158 |
01-039-0050 | Стеновой блок | СБ36д-11 | 1180 | 970 | 3840 | 2,35 | В22,5 | F200 | W6 | 0,94 | 161 |
01-039-0051 | Стеновой блок | СБ36д-12 | 1180 | 970 | 3840 | 2,35 | В22,5 | F200 | W6 | 0,94 | 179 |
01-039-0052 | Стеновой блок | СБ36д-15 | 1180 | 970 | 3840 | 2,35 | В22,5 | F200 | W6 | 0,94 | 238 |
01-039-0053 | Плита днища | ПД21-8 | 2980 | 1220 | 140 | 0,68 | В22,5 | F200 | W6 | 0,27 | 36 |
01-039-0054 | Плита днища | ПД21-11 | 2980 | 1260 | 160 | 0,70 | В22,5 | F200 | W6 | 0,28 | 47 |
01-039-0055 | Плита днища | ПД21-15 | 2980 | 1260 | 160 | 0,70 | В22,5 | F200 | W6 | 0,28 | 63 |
01-039-0056 | Плита днища | ПД24-8 | 2980 | 1520 | 160 | 1,13 | В22,5 | F200 | W6 | 0,45 | 61 |
01-039-0057 | Плита днища | ПД24-11 | 2980 | 1560 | 160 | 1,05 | В22,5 | F200 | W6 | 0,42 | 79 |
01-039-0058 | Плита днища | ПД24-15 | 2980 | 1560 | 160 | 1,05 | В22,5 | F200 | W6 | 0,42 | 103 |
01-039-0059 | Плита днища | ПД30-3 | 2980 | 2120 | 160 | 1,83 | В22,5 | F200 | W6 | 0,73 | 75 |
01-039-0060 | Плита днища | ПД30-5 | 2980 | 2120 | 160 | 1,83 | В22,5 | F200 | W6 | 0,73 | 91 |
01-039-0061 | Плита днища | ПД30-8 | 2980 | 2120 | 160 | 1,83 | В22,5 | F200 | W6 | 0,73 | 102 |
01-039-0062 | Плита днища | ПД30-11 | 2980 | 2160 | 180 | 1,98 | В22,5 | F200 | W6 | 0,79 | 103 |
01-039-0063 | Плита днища | ПД30-15 | 2980 | 2160 | 180 | 1,98 | В22,5 | F200 | W6 | 0,79 | 131 |
01-039-0064 | Плита днища | ПД36-3 | 1480 | 2720 | 160 | 1,25 | В22,5 | F200 | W6 | 0,50 | 55 |
01-039-0065 | Плита днища | ПД36-5 | 1480 | 2720 | 160 | 1,25 | В22,5 | F200 | W6 | 0,50 | 66 |
01-039-0066 | Плита днища | ПД36-8 | 1480 | 2720 | 160 | 1,25 | В22,5 | F200 | W6 | 0,50 | 80 |
01-039-0067 | Плита днища | ПД36-11 | 1480 | 2760 | 200 | 1,53 | В22,5 | F200 | W6 | 0,61 | 84 |
01-039-0068 | Плита днища | ПД36-15 | 1480 | 2760 | 200 | 1,53 | В22,5 | F200 | W6 | 0,61 | 101 |
01-039-0069 | Плита днища | ПД42-3 | 1480 | 3320 | 160 | 1,60 | В22,5 | F200 | W6 | 0,64 | 65 |
01-039-0070 | Плита днища | ПД42-5 | 1480 | 3320 | 160 | 1,60 | В22,5 | F200 | W6 | 0,64 | 87 |
01-039-0071 | Плита днища | ПД42-8 | 1480 | 3320 | 160 | 1,60 | В22,5 | F200 | W6 | 0,64 | 97 |
01-039-0072 | Плита днища | ПД42-11 | 1480 | 3360 | 200 | 1,96 | В22,5 | F200 | W6 | 0,78 | 107 |
01-039-0073 | Плита днища | ПД42-12 | 1480 | 3360 | 200 | 1,96 | В22,5 | F200 | W6 | 0,78 | 124 |
01-039-0074 | Плита днища | ПД42-15 | 1480 | 3360 | 200 | 1,96 | В22,5 | F200 | W6 | 0,78 | 142 |
01-039-0075 | Плита днища | ПД48-3 | 1480 | 3920 | 180 | 2,20 | В22,5 | F200 | W6 | 0,88 | 77 |
01-039-0076 | Плита днища | ПД48-5 | 1480 | 3920 | 180 | 2,20 | В22,5 | F200 | W6 | 0,88 | 92 |
01-039-0077 | Плита днища | ПД48-8 | 1480 | 3920 | 180 | 2,20 | В22,5 | F200 | W6 | 0,88 | 124 |
01-039-0078 | Плита днища | ПД48-11 | 1480 | 3960 | 200 | 2,40 | В22,5 | F200 | W6 | 0,96 | 137 |
01-039-0079 | Плита днища | ПД48-12 | 1480 | 3960 | 200 | 2,40 | В22,5 | F200 | W6 | 0,96 | 156 |
01-039-0080 | Плита днища | ПД48-15 | 1480 | 3960 | 200 | 2,40 | В22,5 | F200 | W6 | 0,96 | 168 |
01-039-0081 | Плита перекрытия | ПТ15-3 | 2990 | 1860 | 170 | 1,75 | В22,5 | F200 | W6 | 0,70 | 26 |
01-039-0082 | Плита перекрытия | ПТ15-5 | 2990 | 1860 | 170 | 1,75 | В22,5 | F200 | W6 | 0,70 | 34 |
01-039-0083 | Плита перекрытия | ПТ15-8 | 2990 | 1860 | 170 | 1,75 | В22,5 | F200 | W6 | 0,70 | 56 |
01-039-0084 | Плита перекрытия | ПТ15-11 | 2990 | 1900 | 210 | 2,35 | В22,5 | F200 | W6 | 0,94 | 68 |
01-039-0085 | Плита перекрытия | ПТ15-12 | 2990 | 1900 | 210 | 2,35 | В22,5 | F200 | W6 | 0,94 | 72 |
01-039-0086 | Плита перекрытия | ПТ15-15 | 2990 | 1900 | 210 | 2,35 | В22,5 | F200 | W6 | 0,94 | 84 |
01-039-0087 | Плита перекрытия | ПТ18-3 | 2990 | 2160 | 190 | 2,33 | В22,5 | F200 | W6 | 0,93 | 32 |
01-039-0088 | Плита перекрытия | ПТ18-5 | 2990 | 2160 | 190 | 2,33 | В22,5 | F200 | W6 | 0,93 | 47 |
01-039-0089 | Плита перекрытия | ПТ18-8 | 2990 | 2160 | 190 | 2,33 | В22,5 | F200 | W6 | 0,93 | 73 |
01-039-0090 | Плита перекрытия | ПТ18-11 | 2990 | 2200 | 230 | 3,03 | В22,5 | F200 | W6 | 1,21 | 86 |
01-039-0091 | Плита перекрытия | ПТ18-12 | 2990 | 2200 | 230 | 3,03 | В22,5 | F200 | W6 | 1,21 | 93 |
01-039-0092 | Плита перекрытия | ПТ18-15 | 2990 | 2200 | 230 | 3,03 | В22,5 | F200 | W6 | 1,21 | 112 |
01-039-0093 | Плита перекрытия | ПТ21-3 | 2990 | 2460 | 210 | 3,00 | В22,5 | F200 | W6 | 1,20 | 41 |
01-039-0094 | Плита перекрытия | ПТ21-5 | 2990 | 2460 | 210 | 3,00 | В22,5 | F200 | W6 | 1,20 | 64 |
01-039-0095 | Плита перекрытия | ПТ21-8 | 2990 | 2460 | 210 | 3,00 | В22,5 | F200 | W6 | 1,20 | 93 |
01-039-0096 | Плита перекрытия | ПТ21-11 | 2990 | 2500 | 250 | 3,80 | В22,5 | F200 | W6 | 1,52 | 116 |
01-039-0097 | Плита перекрытия | ПТ21-12 | 2990 | 2500 | 250 | 3,80 | В22,5 | F200 | W6 | 1,52 | 126 |
01-039-0098 | Плита перекрытия | ПТ21-15 | 2990 | 2500 | 250 | 3,80 | В22,5 | F200 | W6 | 1,52 | 147 |
01-039-0099 | Плита перекрытия | ПТ24-3 | 2990 | 2760 | 240 | 2,75 | В22,5 | F200 | W6 | 1,10 | 73 |
01-039-0100 | Плита перекрытия | ПТ24-5 | 2990 | 2760 | 240 | 2,75 | В22,5 | F200 | W6 | 1,10 | 100 |
01-039-0101 | Плита перекрытия | ПТ24-8 | 2990 | 2760 | 240 | 2,75 | В22,5 | F200 | W6 | 1,10 | 142 |
01-039-0102 | Плита перекрытия | ПТ24-11 | 2990 | 2800 | 300 | 3,48 | В22,5 | F200 | W6 | 1,39 | 151 |
01-039-0103 | Плита перекрытия | ПТ24-12 | 2990 | 2800 | 300 | 3,48 | В22,5 | F200 | W6 | 1,39 | 176 |
01-039-0104 | Плита перекрытия | ПТ24-15 | 2990 | 2800 | 300 | 3,48 | В22,5 | F200 | W6 | 1,39 | 204 |
01-039-0105 | Плита перекрытия | ПТ30-3 | 2990 | 3360 | 260 | 3,48 | В22,5 | F200 | W6 | 1,39 | 108 |
01-039-0106 | Плита перекрытия | ПТ30-5 | 2990 | 3360 | 260 | 3,48 | В22,5 | F200 | W6 | 1,39 | 157 |
01-039-0107 | Плита перекрытия | ПТ30-8 | 2990 | 3360 | 260 | 3,48 | В22,5 | F200 | W6 | 1,39 | 231 |
01-039-0108 | Плита перекрытия | ПТ30-11 | 2990 | 3400 | 320 | 4,35 | В22,5 | F200 | W6 | 1,74 | 254 |
01-039-0109 | Плита перекрытия | ПТ30-12 | 2990 | 3400 | 320 | 4,35 | В22,5 | F200 | W6 | 1,74 | 263 |
01-039-0110 | Плита перекрытия | ПТ30-15 | 2990 | 3400 | 320 | 4,35 | В22,5 | F200 | W6 | 1,74 | 324 |
01-039-0111 | Плита перекрытия | ПТ36-3 | 1490 | 3960 | 280 | 2,20 | В22,5 | F200 | W6 | 0,88 | 77 |
01-039-0112 | Плита перекрытия | ПТ36-5 | 1490 | 3960 | 280 | 2,20 | В22,5 | F200 | W6 | 0,88 | 134 |
01-039-0113 | Плита перекрытия | ПТ36-8 | 1490 | 3960 | 280 | 2,20 | В22,5 | F200 | W6 | 0,88 | 180 |
01-039-0114 | Плита перекрытия | ПТ36-11 | 1490 | 4000 | 340 | 3,05 | В22,5 | F200 | W6 | 1,22 | 180 |
01-039-0115 | Плита перекрытия | ПТ36-12 | 1490 | 4000 | 340 | 3,05 | В22,5 | F200 | W6 | 1,22 | 185 |
01-039-0116 | Плита перекрытия | ПТ36-15 | 1490 | 4000 | 340 | 3,05 | В22,5 | F200 | W6 | 1,22 | 238 |
01-039-0117 | Плита перекрытия | ПТ42-3 | 1490 | 4560 | 300 | 2,63 | В22,5 | F200 | W6 | 1,05 | 99 |
01-039-0118 | Плита перекрытия | ПТ42-5 | 1490 | 4560 | 300 | 2,63 | В22,5 | F200 | W6 | 1,05 | 172 |
01-039-0119 | Плита перекрытия | ПТ42-8 | 1490 | 4560 | 300 | 2,63 | В22,5 | F200 | W6 | 1,05 | 234 |
01-039-0120 | Плита перекрытия | ПТ42-11 | 1490 | 4600 | 360 | 3,65 | В22,5 | F200 | W6 | 1,46 | 245 |
01-039-0121 | Плита перекрытия | ПТ42-12 | 1490 | 4600 | 360 | 3,65 | В22,5 | F200 | W6 | 1,46 | 262 |
01-039-0122 | Плита перекрытия | ПТ42-15 | 1490 | 4600 | 360 | 3,65 | В22,5 | F200 | W6 | 1,46 | 360 |
01-039-0123 | Плита перекрытия | ПТ48-3 | 1490 | 5200 | 320 | 3,13 | В22,5 | F200 | W6 | 1,25 | 120 |
01-039-0124 | Плита перекрытия | ПТ48-5 | 1490 | 5200 | 320 | 3,13 | В22,5 | F200 | W6 | 1,25 | 207 |
01-039-0125 | Плита перекрытия | ПТ48-8 | 1490 | 5200 | 320 | 3,13 | В22,5 | F200 | W6 | 1,25 | 298 |
01-039-0126 | Плита перекрытия | ПТ48-11 | 1490 | 5280 | 400 | 4,53 | В22,5 | F200 | W6 | 1,81 | 310 |
01-039-0127 | Плита перекрытия | ПТ48-12 | 1490 | 5280 | 400 | 4,53 | В22,5 | F200 | W6 | 1,81 | 332 |
01-039-0128 | Плита перекрытия | ПТ48-15 | 1490 | 5280 | 400 | 4,53 | В22,5 | F200 | W6 | 1,81 | 445 |
01-039-0129 | Плита перекрытия с отверстием | ПТО15-3 | 2990 | 1860 | 170 | 1,63 | В22,5 | F200 | W6 | 0,65 | 32 |
01-039-0130 | Плита перекрытия с отверстием | ПТО15-5 | 2990 | 1860 | 170 | 1,63 | В22,5 | F200 | W6 | 0,65 | 39 |
01-039-0131 | Плита перекрытия с отверстием | ПТО15-8 | 2990 | 1860 | 170 | 1,63 | В22,5 | F200 | W6 | 0,65 | 70 |
01-039-0132 | Плита перекрытия с отверстием | ПТО15-11 | 2990 | 1900 | 210 | 2,20 | В22,5 | F200 | W6 | 0,88 | 81 |
01-039-0133 | Плита перекрытия с отверстием | ПТО15-12 | 2990 | 1900 | 210 | 2,20 | В22,5 | F200 | W6 | 0,88 | 87 |
01-039-0134 | Плита перекрытия с отверстием | ПТО15-15 | 2990 | 1900 | 210 | 2,20 | В22,5 | F200 | W6 | 0,88 | 99 |
01-039-0135 | Плита перекрытия с отверстием | ПТО18-3 | 2990 | 2160 | 190 | 2,20 | В22,5 | F200 | W6 | 0,88 | 40 |
01-039-0136 | Плита перекрытия с отверстием | ПТО18-5 | 2990 | 2160 | 190 | 2,20 | В22,5 | F200 | W6 | 0,88 | 62 |
01-039-0137 | Плита перекрытия с отверстием | ПТО18-8 | 2990 | 2160 | 190 | 2,20 | В22,5 | F200 | W6 | 0,88 | 85 |
01-039-0138 | Плита перекрытия с отверстием | ПТО18-11 | 2990 | 2200 | 230 | 2,85 | В22,5 | F200 | W6 | 1,14 | 100 |
01-039-0139 | Плита перекрытия с отверстием | ПТО18-12 | 2990 | 2200 | 230 | 2,85 | В22,5 | F200 | W6 | 1,14 | 109 |
01-039-0140 | Плита перекрытия с отверстием | ПТО18-15 | 2990 | 2200 | 230 | 2,85 | В22,5 | F200 | W6 | 1,14 | 125 |
01-039-0141 | Плита перекрытия с отверстием | ПТО21-3 | 2990 | 2460 | 210 | 2,88 | В22,5 | F200 | W6 | 1,15 | 59 |
01-039-0142 | Плита перекрытия с отверстием | ПТО21-5 | 2990 | 2460 | 210 | 2,88 | В22,5 | F200 | W6 | 1,15 | 70 |
01-039-0143 | Плита перекрытия с отверстием | ПТО21-8 | 2990 | 2460 | 210 | 2,88 | В22,5 | F200 | W6 | 1,15 | 107 |
01-039-0144 | Плита перекрытия с отверстием | ПТО21-11 | 2990 | 2500 | 250 | 3,60 | В22,5 | F200 | W6 | 1,44 | 127 |
01-039-0145 | Плита перекрытия с отверстием | ПТО21-12 | 2990 | 2500 | 250 | 3,60 | В22,5 | F200 | W6 | 1,44 | 142 |
01-039-0146 | Плита перекрытия с отверстием | ПТО21-15 | 2990 | 2500 | 250 | 3,60 | В22,5 | F200 | W6 | 1,44 | 158 |
01-039-0147 | Плита перекрытия с отверстием | ПТО24-3 | 2990 | 2760 | 240 | 2,65 | В22,5 | F200 | W6 | 1,06 | 82 |
01-039-0148 | Плита перекрытия с отверстием | ПТО24-5 | 2990 | 2760 | 240 | 2,65 | В22,5 | F200 | W6 | 1,06 | 108 |
01-039-0149 | Плита перекрытия с отверстием | ПТО24-8 | 2990 | 2760 | 240 | 2,65 | В22,5 | F200 | W6 | 1,06 | 151 |
01-039-0150 | Плита перекрытия с отверстием | ПТО24-11 | 2990 | 2800 | 300 | 3,40 | В22,5 | F200 | W6 | 1,36 | 159 |
01-039-0151 | Плита перекрытия с отверстием | ПТО24-12 | 2990 | 2800 | 300 | 3,40 | В22,5 | F200 | W6 | 1,36 | 184 |
01-039-0152 | Плита перекрытия с отверстием | ПТО24-15 | 2990 | 2800 | 300 | 3,40 | В22,5 | F200 | W6 | 1,36 | 212 |
01-039-0153 | Плита перекрытия с отверстием | ПТО30-3 | 2990 | 3360 | 260 | 3,40 | В22,5 | F200 | W6 | 1,36 | 125 |
01-039-0154 | Плита перекрытия с отверстием | ПТО30-5 | 2990 | 3360 | 260 | 3,40 | В22,5 | F200 | W6 | 1,36 | 172 |
01-039-0155 | Плита перекрытия с отверстием | ПТО30-8 | 2990 | 3360 | 260 | 3,40 | В22,5 | F200 | W6 | 1,36 | 246 |
01-039-0156 | Плита перекрытия с отверстием | ПТО30-11 | 2990 | 3400 | 320 | 4,25 | В22,5 | F200 | W6 | 1,70 | 268 |
01-039-0157 | Плита перекрытия с отверстием | ПТО30-12 | 2990 | 3400 | 320 | 4,25 | В22,5 | F200 | W6 | 1,70 | 278 |
01-039-0158 | Плита перекрытия с отверстием | ПТО30-15 | 2990 | 3400 | 320 | 4,25 | В22,5 | F200 | W6 | 1,70 | 338 |
01-039-0159 | Плита перекрытия с отверстием | ПТО36-3 | 1490 | 3960 | 280 | 2,12 | В22,5 | F200 | W6 | 0,85 | 84 |
01-039-0160 | Плита перекрытия с отверстием | ПТО36-5 | 1490 | 3960 | 280 | 2,12 | В22,5 | F200 | W6 | 0,85 | 141 |
01-039-0161 | Плита перекрытия с отверстием | ПТО36-8 | 1490 | 3960 | 280 | 2,12 | В22,5 | F200 | W6 | 0,85 | 201 |
01-039-0162 | Плита перекрытия с отверстием | ПТО36-11 | 1490 | 4000 | 340 | 2,95 | В22,5 | F200 | W6 | 1,18 | 229 |
01-039-0163 | Плита перекрытия с отверстием | ПТО36-12 | 1490 | 4000 | 340 | 2,95 | В22,5 | F200 | W6 | 1,18 | 229 |
01-039-0164 | Плита перекрытия с отверстием | ПТО36-15 | 1490 | 4000 | 340 | 2,95 | В22,5 | F200 | W6 | 1,18 | 254 |
01-039-0165 | Плита перекрытия с отверстием | ПТО42-3 | 1490 | 4560 | 300 | 2,55 | В22,5 | F200 | W6 | 1,02 | 106 |
01-039-0166 | Плита перекрытия с отверстием | ПТО42-5 | 1490 | 4560 | 300 | 2,55 | В22,5 | F200 | W6 | 1,02 | 179 |
01-039-0167 | Плита перекрытия с отверстием | ПТО42-8 | 1490 | 4560 | 300 | 2,55 | В22,5 | F200 | W6 | 1,02 | 284 |
01-039-0168 | Плита перекрытия с отверстием | ПТО42-11 | 1490 | 4600 | 360 | 3,55 | В22,5 | F200 | W6 | 1,42 | 284 |
01-039-0169 | Плита перекрытия с отверстием | ПТО42-12 | 1490 | 4600 | 360 | 3,55 | В22,5 | F200 | W6 | 1,42 | 305 |
01-039-0170 | Плита перекрытия с отверстием | ПТО42-15 | 1490 | 4600 | 360 | 3,55 | В22,5 | F200 | W6 | 1,42 | 421 |
01-039-0171 | Плита перекрытия с отверстием | ПТО48-3 | 1490 | 5200 | 320 | 3,05 | В22,5 | F200 | W6 | 1,22 | 128 |
01-039-0172 | Плита перекрытия с отверстием | ПТО48-5 | 1490 | 5200 | 320 | 3,05 | В22,5 | F200 | W6 | 1,22 | 230 |
01-039-0173 | Плита перекрытия с отверстием | ПТО48-8 | 1490 | 5200 | 320 | 3,05 | В22,5 | F200 | W6 | 1,22 | 357 |
01-039-0174 | Плита перекрытия с отверстием | ПТО48-11 | 1490 | 5280 | 400 | 4,43 | В22,5 | F200 | W6 | 1,77 | 368 |
01-039-0175 | Плита перекрытия с отверстием | ПТО48-12 | 1490 | 5280 | 400 | 4,43 | В22,5 | F200 | W6 | 1,77 | 376 |
01-039-0176 | Плита перекрытия с отверстием | ПТО48-15 | 1490 | 5280 | 400 | 4,43 | В22,5 | F200 | W6 | 1,77 | 509 |
01-039-0177 | Плита перекрытия | ПТ15д-3 | 590 | 1860 | 170 | 0,35 | В22,5 | F200 | W6 | 0,14 | 6 |
01-039-0178 | Плита перекрытия | ПТ15д-5 | 590 | 1860 | 170 | 0,35 | В22,5 | F200 | W6 | 0,14 | 8 |
01-039-0179 | Плита перекрытия | ПТ15д-8 | 590 | 1860 | 170 | 0,35 | В22,5 | F200 | W6 | 0,14 | 11 |
01-039-0180 | Плита перекрытия | ПТ15д-12 | 590 | 1900 | 210 | 0,45 | В22,5 | F200 | W6 | 0,18 | 14 |
01-039-0181 | Плита перекрытия | ПТ15д-15 | 590 | 1900 | 210 | 0,45 | В22,5 | F200 | W6 | 0,18 | 16 |
01-039-0182 | Плита перекрытия | ПТ18д-3 | 590 | 2160 | 190 | 0,45 | В22,5 | F200 | W6 | 0,18 | 6 |
01-039-0183 | Плита перекрытия | ПТ18д-5 | 590 | 2160 | 190 | 0,45 | В22,5 | F200 | W6 | 0,18 | 11 |
01-039-0184 | Плита перекрытия | ПТ18д-8 | 590 | 2160 | 190 | 0,45 | В22,5 | F200 | W6 | 0,18 | 16 |
01-039-0185 | Плита перекрытия | ПТ18д-12 | 590 | 2200 | 230 | 0,58 | В22,5 | F200 | W6 | 0,23 | 20 |
01-039-0186 | Плита перекрытия | ПТ18д-15 | 590 | 2200 | 230 | 0,58 | В22,5 | F200 | W6 | 0,23 | 24 |
01-039-0187 | Плита перекрытия | ПТ21д-3 | 590 | 2460 | 210 | 0,58 | В22,5 | F200 | W6 | 0,23 | 9 |
01-039-0188 | Плита перекрытия | ПТ21д-5 | 590 | 2460 | 210 | 0,58 | В22,5 | F200 | W6 | 0,23 | 12 |
01-039-0189 | Плита перекрытия | ПТ21д-8 | 590 | 2460 | 210 | 0,58 | В22,5 | F200 | W6 | 0,23 | 18 |
01-039-0190 | Плита перекрытия | ПТ21д-12 | 590 | 2500 | 250 | 0,73 | В22,5 | F200 | W6 | 0,29 | 27 |
01-039-0191 | Плита перекрытия | ПТ21д-15 | 590 | 2500 | 250 | 0,73 | В22,5 | F200 | W6 | 0,29 | 33 |
01-039-0192 | Плита перекрытия | ПТ24д-3 | 590 | 2760 | 240 | 0,93 | В22,5 | F200 | W6 | 0,37 | 8 |
01-039-0193 | Плита перекрытия | ПТ24д-5 | 590 | 2760 | 240 | 0,93 | В22,5 | F200 | W6 | 0,37 | 11 |
01-039-0194 | Плита перекрытия | ПТ24д-8 | 590 | 2760 | 240 | 0,93 | В22,5 | F200 | W6 | 0,37 | 19 |
01-039-0195 | Плита перекрытия | ПТ24д-12 | 590 | 2800 | 300 | 1,15 | В22,5 | F200 | W6 | 0,46 | 28 |
01-039-0196 | Плита перекрытия | ПТ24д-15 | 590 | 2800 | 300 | 1,15 | В22,5 | F200 | W6 | 0,46 | 30 |
01-039-0197 | Плита перекрытия | ПТ30д-3 | 590 | 3360 | 260 | 1,23 | В22,5 | F200 | W6 | 0,49 | 12 |
01-039-0198 | Плита перекрытия | ПТ30д-5 | 590 | 3360 | 260 | 1,23 | В22,5 | F200 | W6 | 0,49 | 19 |
01-039-0199 | Плита перекрытия | ПТ30д-8 | 590 | 3360 | 260 | 1,23 | В22,5 | F200 | W6 | 0,49 | 30 |
01-039-0200 | Плита перекрытия | ПТ30д-12 | 590 | 3400 | 320 | 1,50 | В22,5 | F200 | W6 | 0,60 | 45 |
01-039-0201 | Плита перекрытия | ПТ30д-15 | 590 | 3400 | 320 | 1,50 | В22,5 | F200 | W6 | 0,60 | 53 |
01-039-0202 | Плита перекрытия | ПТ36д-3 | 590 | 3960 | 280 | 1,55 | В22,5 | F200 | W6 | 0,62 | 18 |
01-039-0203 | Плита перекрытия | ПТ36д-5 | 590 | 3960 | 280 | 1,55 | В22,5 | F200 | W6 | 0,62 | 29 |
01-039-0204 | Плита перекрытия | ПТ36д-8 | 590 | 3960 | 280 | 1,55 | В22,5 | F200 | W6 | 0,62 | 45 |
01-039-0205 | Плита перекрытия | ПТ36д-12 | 590 | 4000 | 340 | 1,90 | В22,5 | F200 | W6 | 0,76 | 71 |
01-039-0206 | Плита перекрытия | ПТ36д-15 | 590 | 4000 | 340 | 1,90 | В22,5 | F200 | W6 | 0,76 | 91 |
01-039-0207 | Плита перекрытия | ПТ42д-3 | 590 | 4560 | 300 | 1,90 | В22,5 | F200 | W6 | 0,76 | 26 |
01-039-0208 | Плита перекрытия | ПТ42д-5 | 590 | 4560 | 300 | 1,90 | В22,5 | F200 | W6 | 0,76 | 44 |
01-039-0209 | Плита перекрытия | ПТ42д-8 | 590 | 4560 | 300 | 1,90 | В22,5 | F200 | W6 | 0,76 | 76 |
01-039-0210 | Плита перекрытия | ПТ42д-12 | 590 | 4600 | 360 | 2,30 | В22,5 | F200 | W6 | 0,92 | 105 |
01-039-0211 | Плита перекрытия | ПТ42д-15 | 590 | 4600 | 360 | 2,30 | В22,5 | F200 | W6 | 0,92 | 156 |
01-039-0212 | Плита перекрытия | ПТ48д-3 | 590 | 5200 | 320 | 2,33 | В22,5 | F200 | W6 | 0,93 | 35 |
01-039-0213 | Плита перекрытия | ПТ48д-5 | 590 | 5200 | 320 | 2,33 | В22,5 | F200 | W6 | 0,93 | 59 |
01-039-0214 | Плита перекрытия | ПТ48д-8 | 590 | 5200 | 320 | 2,33 | В22,5 | F200 | W6 | 0,93 | 121 |
01-039-0215 | Плита перекрытия | ПТ48д-12 | 590 | 5280 | 400 | 2,93 | В22,5 | F200 | W6 | 1,17 | 135 |
01-039-0216 | Плита перекрытия | ПТ48д-15 | 590 | 5280 | 400 | 2,93 | В22,5 | F200 | W6 | 1,17 | 187 |
01-039-0217 | Плита перекрытия | ПТ12 | 1200 | 1200 | 160 | 0,40 | В22,5 | F200 | W6 | 0,16 | 13 |
01-039-0218 | Угловой стеновой блок | БУ21-8 | 780 | 880 | 2280 | 1,58 | В22,5 | F200 | W6 | 0,63 | 44 |
01-039-0219 | Угловой стеновой блок | БУ24-8 | 780 | 880 | 2580 | 1,75 | В22,5 | F200 | W6 | 0,70 | 48 |
01-039-0220 | Угловой стеновой блок | БУ27-8 | 780 | 880 | 2880 | 1,95 | В22,5 | F200 | W6 | 0,78 | 52 |
01-039-0221 | Угловой стеновой блок | БУ30-8 | 780 | 880 | 3200 | 2,13 | В22,5 | F200 | W6 | 0,85 | 56 |
01-039-0222 | Угловой стеновой блок | БУ33-8 | 780 | 900 | 3500 | 2,53 | В22,5 | F200 | W6 | 1,01 | 62 |
01-039-0223 | Угловой стеновой блок | БУ36-8 | 780 | 900 | 3800 | 2,73 | В22,5 | F200 | W6 | 1,09 | 66 |
01-039-0224 | Прогон | ПРТ30-18 | 2980 | 500 | 350 | 1,28 | В22,5 | F200 | W6 | 0,51 | 77 |
01-039-0225 | Прогон | ПРТ30-28 | 2980 | 500 | 350 | 1,28 | В22,5 | F200 | W6 | 0,51 | 109 |
01-039-0226 | Прогон | ПРТ30-44 | 2980 | 500 | 350 | 1,28 | В22,5 | F200 | W6 | 0,51 | 217 |
01-039-0227 | Колонна | К24 | 300 | 400 | 1690 | 0,55 | В22,5 | F200 | W6 | 0,22 | 33 |
01-039-0228 | Колонна | К27 | 300 | 400 | 1990 | 0,65 | В22,5 | F200 | W6 | 0,26 | 35 |
01-039-0229 | Колонна | К30 | 300 | 400 | 2310 | 0,75 | В22,5 | F200 | W6 | 0,30 | 40 |
01-039-0230 | Колонна | К33 | 300 | 400 | 2610 | 0,83 | В22,5 | F200 | W6 | 0,33 | 47 |
01-039-0231 | Колонна | К36 | 300 | 400 | 2910 | 0,93 | В22,5 | F200 | W6 | 0,37 | 51 |
01-039-0232 | Фундаментный блок | Ф1 | 2060 | 1900 | 900 | 2,25 | В22,5 | F200 | W6 | 0,90 | 121 |
01-039-0233 | Фундаментный блок | Ф2 | 2160 | 1960 | 900 | 2,23 | В22,5 | F200 | W6 | 0,89 | 124 |
01-039-0234 | Балка | Б15-9 | 1860 | 200 | 350 | 0,33 | В22,5 | F200 | W6 | 0,13 | 11 |
01-039-0235 | Балка | Б15-14,5 | 1860 | 200 | 350 | 0,33 | В22,5 | F200 | W6 | 0,13 | 14 |
01-039-0236 | Балка | Б18-9 | 2160 | 200 | 350 | 0,38 | В22,5 | F200 | W6 | 0,15 | 17 |
01-039-0237 | Балка | Б18-14,5 | 2160 | 200 | 350 | 0,38 | В22,5 | F200 | W6 | 0,15 | 25 |
01-039-0238 | Балка | Б21-9 | 2460 | 200 | 350 | 0,43 | В22,5 | F200 | W6 | 0,17 | 22 |
01-039-0239 | Балка | Б21-14,5 | 2460 | 200 | 350 | 0,43 | В22,5 | F200 | W6 | 0,17 | 34 |
01-039-0240 | Балка | Б24-9 | 2760 | 200 | 350 | 0,48 | В22,5 | F200 | W6 | 0,19 | 34 |
01-039-0241 | Балка | Б24-14,5 | 2760 | 200 | 350 | 0,48 | В22,5 | F200 | W6 | 0,19 | 53 |
01-039-0242 | Балка | Б30-9 | 3360 | 200 | 350 | 0,58 | В22,5 | F200 | W6 | 0,23 | 60 |
01-039-0243 | Балка | Б36-11 | 4000 | 450 | 600 | 2,05 | В22,5 | F200 | W6 | 0,82 | 83 |
01-039-0244 | Балка | Б36-17 | 4000 | 450 | 600 | 2,05 | В22,5 | F200 | W6 | 0,82 | 166 |
01-039-0245 | Балка | Б42-12 | 4600 | 450 | 600 | 2,35 | В22,5 | F200 | W6 | 0,94 | 169 |
01-039-0246 | Балка | Б42-19 | 4600 | 450 | 600 | 2,35 | В22,5 | F200 | W6 | 0,94 | 300 |
01-039-0247 | Балка | Б48-14 | 5280 | 450 | 700 | 3,00 | В22,5 | F200 | W6 | 1,20 | 216 |
01-039-0248 | Балка | Б48-22 | 5280 | 450 | 700 | 3,00 | B22,5 | F200 | W6 | 1,20 | 391 |
01-039-0249 | Объемный элемент | БО15х21-3 | 2990 | 1700 | 2300 | 5,70 | B22,5 | F200 | W6 | 2,32 | 172 |
01-039-0250 | Объемный элемент | БО15х21-5 | 2990 | 1700 | 2300 | 5,70 | B22,5 | F200 | W6 | 2,32 | 207 |
01-039-0251 | Объемный элемент | БО15х21-8 | 2990 | 1700 | 2300 | 5,70 | B22,5 | F200 | W6 | 2,32 | 249 |
01-039-0252 | Объемный элемент | БО15х21-11 | 2990 | 1740 | 2340 | 7,05 | B22,5 | F200 | W6 | 2,82 | 244 |
01-039-0253 | Объемный элемент | БО15х21-12 | 2990 | 1740 | 2340 | 7,05 | B22,5 | F200 | W6 | 2,82 | 301 |
01-039-0254 | Объемный элемент | БО15х21-15 | 2990 | 1740 | 2340 | 7,05 | B22,5 | F200 | W6 | 2,82 | 314 |
01-039-0255 | Объемный элемент | БО18х21-3 | 2990 | 2000 | 2320 | 6,58 | B22,5 | F200 | W6 | 2,63 | 190 |
01-039-0256 | Объемный элемент | БО18х21-5 | 2990 | 2000 | 2320 | 6,58 | B22,5 | F200 | W6 | 2,63 | 260 |
01-039-0257 | Объемный элемент | БО18х21-8 | 2990 | 2000 | 2320 | 6,58 | B22,5 | F200 | W6 | 2,63 | 289 |
01-039-0258 | Объемный элемент | БО18х21-11 | 2990 | 2040 | 2360 | 7,93 | B22,5 | F200 | W6 | 3,17 | 291 |
01-039-0259 | Объемный элемент | БО18х21-12 | 2990 | 2040 | 2360 | 7,93 | B22,5 | F200 | W6 | 3,17 | 343 |
01-039-0260 | Объемный элемент | БО18х21-15 | 2990 | 2040 | 2360 | 7,93 | B22,5 | F200 | W6 | 3,17 | 373 |
01-039-0261 | Объемный элемент | БО21х21-3 | 2990 | 2300 | 2340 | 7,43 | B22,5 | F200 | W6 | 2,97 | 226 |
01-039-0262 | Объемный элемент | БО21х21-5 | 2990 | 2300 | 2340 | 7,43 | B22,5 | F200 | W6 | 2,97 | 299 |
01-039-0263 | Объемный элемент | БО21х21-8 | 2990 | 2300 | 2340 | 7,43 | B22,5 | F200 | W6 | 2,97 | 344 |
01-039-0264 | Объемный элемент | БО21х21-11 | 2990 | 2340 | 2380 | 8,83 | B22,5 | F200 | W6 | 3,53 | 364 |
01-039-0265 | Объемный элемент | БО21х21-12 | 2990 | 2340 | 2380 | 8,83 | B22,5 | F200 | W6 | 3,53 | 435 |
01-039-0266 | Объемный элемент | БО21х21-15 | 2990 | 2340 | 2380 | 8,83 | B22,5 | F200 | W6 | 3,53 | 486 |
01-039-0267 | Объемный элемент | БО24х21-3 | 2990 | 2640 | 2360 | 9,08 | B22,5 | F200 | W6 | 3,63 | 231 |
01-039-0268 | Объемный элемент | БО24х21-5 | 2990 | 2640 | 2360 | 9,08 | B22,5 | F200 | W6 | 3,63 | 312 |
01-039-0269 | Объемный элемент | БО24х21-8 | 2990 | 2640 | 2360 | 9,08 | B22,5 | F200 | W6 | 3,63 | 386 |
01-039-0270 | Объемный элемент | БО24х21-11 | 2390 | 2680 | 2400 | 8,40 | B22,5 | F200 | W6 | 3,36 | 336 |
01-039-0271 | Объемный элемент | БО24х21-12 | 2390 | 2680 | 2400 | 8,40 | B22,5 | F200 | W6 | 3,36 | 425 |
01-039-0272 | Объемный элемент | БО24х21-15 | 2390 | 2680 | 2400 | 8,40 | B22,5 | F200 | W6 | 3,36 | 457 |
01-039-0273 | Объемный элемент | БО30х21-3 | 2390 | 3280 | 2420 | 9,93 | B22,5 | F200 | W6 | 3,97 | 241 |
01-039-0274 | Объемный элемент | БО30х21-5 | 2390 | 3280 | 2420 | 9,93 | B22,5 | F200 | W6 | 3,97 | 337 |
01-039-0275 | Объемный элемент | БО30х21-8 | 2390 | 3280 | 2420 | 9,93 | B22,5 | F200 | W6 | 3,97 | 417 |
01-039-0276 | Объемный элемент | БО30х21-11 | 1490 | 3340 | 2500 | 7,68 | B22,5 | F200 | W6 | 3,07 | 294 |
01-039-0277 | Объемный элемент | БО30х21-12 | 1490 | 3340 | 2500 | 7,68 | B22,5 | F200 | W6 | 3,07 | 333 |
01-039-0278 | Объемный элемент | БО30х21-15 | 1490 | 3340 | 2500 | 7,68 | B22,5 | F200 | W6 | 3,07 | 377 |
01-039-0279 | Объемный элемент | БО21х24-3 | 2990 | 2340 | 2640 | 8,68 | B22,5 | F200 | W6 | 3,47 | 235 |
01-039-0280 | Объемный элемент | БО21х24-5 | 2990 | 2340 | 2640 | 8,68 | B22,5 | F200 | W6 | 3,47 | 319 |
01-039-0281 | Объемный элемент | БО21х24-8 | 2990 | 2340 | 2640 | 8,68 | B22,5 | F200 | W6 | 3,47 | 336 |
01-039-0282 | Объемный элемент | БО21х24-11 | 2390 | 2380 | 2680 | 8,10 | B22,5 | F200 | W6 | 3,24 | 312 |
01-039-0283 | Объемный элемент | БО21х24-12 | 2390 | 2380 | 2680 | 8,10 | B22,5 | F200 | W6 | 3,24 | 403 |
01-039-0284 | Объемный элемент | БО21х24-15 | 2390 | 2380 | 2680 | 8,10 | B22,5 | F200 | W6 | 3,24 | 414 |
01-039-0285 | Объемный элемент | БО24х24-3 | 2990 | 2640 | 2680 | 10,00 | B22,5 | F200 | W6 | 4,00 | 255 |
01-039-0286 | Объемный элемент | БО24х24-5 | 2990 | 2640 | 2680 | 10,00 | B22,5 | F200 | W6 | 4,00 | 328 |
01-039-0287 | Объемный элемент | БО24х24-8 | 2990 | 2640 | 2680 | 10,00 | B22,5 | F200 | W6 | 4,00 | 390 |
01-039-0288 | Объемный элемент | БО24х24-11 | 2390 | 2680 | 2720 | 9,23 | B22,5 | F200 | W6 | 3,69 | 351 |
01-039-0289 | Объемный элемент | БО24х24-12 | 2390 | 2680 | 2720 | 9,23 | B22,5 | F200 | W6 | 3,69 | 448 |
01-039-0290 | Объемный элемент | БО24х24-15 | 2390 | 2680 | 2720 | 9,23 | B22,5 | F200 | W6 | 3,69 | 481 |
01-039-0291 | Объемный элемент | БО30х24-3 | 2390 | 3280 | 2720 | 10,40 | B22,5 | F200 | W6 | 4,16 | 258 |
01-039-0292 | Объемный элемент | БО30х24-5 | 2390 | 3280 | 2720 | 10,40 | B22,5 | F200 | W6 | 4,16 | 357 |
01-039-0293 | Объемный элемент | БО30х24-8 | 2390 | 3280 | 2720 | 10,40 | B22,5 | F200 | W6 | 4,16 | 474 |
01-039-0294 | Объемный элемент | БО30х24-11 | 1490 | 3340 | 2800 | 8,08 | B22,5 | F200 | W6 | 3,23 | 320 |
01-039-0295 | Объемный элемент | БО30х24-12 | 1490 | 3340 | 2800 | 8,08 | B22,5 | F200 | W6 | 3,23 | 364 |
01-039-0296 | Объемный элемент | БО30х24-15 | 1490 | 3340 | 2800 | 8,08 | B22,5 | F200 | W6 | 3,23 | 394 |
01-039-0297 | Объемный элемент | БО24х30-3 | 2390 | 2680 | 3280 | 9,58 | B22,5 | F200 | W6 | 3,83 | 285 |
01-039-0298 | Объемный элемент | БО24х30-5 | 2390 | 2680 | 3280 | 9,58 | B22,5 | F200 | W6 | 3,83 | 342 |
01-039-0299 | Объемный элемент | БО24х30-8 | 2390 | 2680 | 3280 | 9,58 | B22,5 | F200 | W6 | 3,83 | 404 |
01-039-0300 | Объемный элемент | БО24х30-11 | 1490 | 2720 | 3320 | 6,85 | B22,5 | F200 | W6 | 2,74 | 265 |
01-039-0301 | Объемный элемент | БО24х30-12 | 1490 | 2720 | 3320 | 6,85 | B22,5 | F200 | W6 | 2,74 | 337 |
01-039-0302 | Объемный элемент | БО24х30-15 | 1490 | 2720 | 3320 | 6,85 | B22,5 | F200 | W6 | 2,74 | 349 |
01-039-0303 | Объемный элемент | БО30х30-3 | 2390 | 3280 | 3320 | 11,38 | B22,5 | F200 | W6 | 4,55 | 335 |
01-039-0304 | Объемный элемент | БО30х30-5 | 2390 | 3280 | 3320 | 11,38 | B22,5 | F200 | W6 | 4,55 | 446 |
01-039-0305 | Объемный элемент | БО30х30-8 | 2390 | 3280 | 3320 | 11,38 | B22,5 | F200 | W6 | 4,55 | 517 |
01-039-0306 | Объемный элемент | БО30х30-11 | 1490 | 3340 | 3400 | 8,80 | B22,5 | F200 | W6 | 3,52 | 328 |
01-039-0307 | Объемный элемент | БО30х30-12 | 1490 | 3340 | 3400 | 8,80 | B22,5 | F200 | W6 | 3,52 | 417 |
01-039-0308 | Объемный элемент | БО30х30-15 | 1490 | 3340 | 3400 | 8,80 | B22,5 | F200 | W6 | 3,52 | 442 |
