Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Цены действительны с 01.01.2019г.

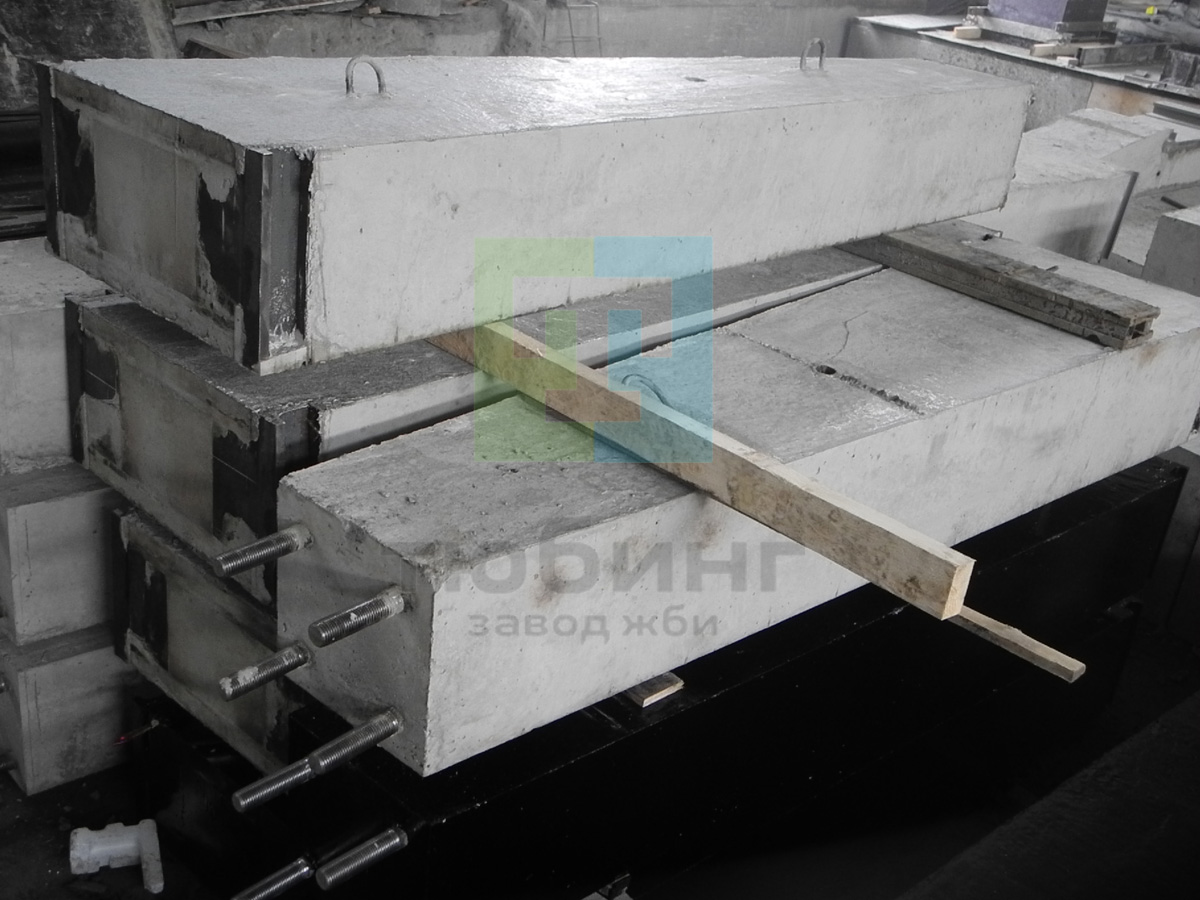

     Сборные жб фундаменты опор ЛЭП по серии 3.407.1-144, выпуск 1.Завод ЖБИ Тюбинг выпускает сборные железобетонные унифицированные фундаменты для стальных опор ВЛ35-500кв по серии 3.407.1-144, выпуск 1.
Фундаменты представляют собой составные конструкции, собираемые из раздельно изготавливаемых железобетонных стоек и плит. На месте строительства стойки и плиты соединяются с помощью двух горизонтальных шпонок, которые устанавливаются в двух пазах, образуемых между уголками закладных деталей плиты и стойки.

    Железобетонные элементы составных фундаментов изготавливаются из тяжелого бетона класса В30 по прочности на сжатие, по морозостойкости F300, по водонепроницаемости W10.

    Основные элементы закладных деталей изготавливаются из стали 14Г2 по ГОСТ 19281-73.
Анкерные болты выполнены из стали класса ВСт3.
    Защитный слой рабочей арматуры - 25 мм.

    По требованию заказчика возможно нанесение холодной битумной мастики на все грани элементов сборного фундамента.
    Возможно изготовление элементов фундаментов с использованием тяжелого бетона в солях и с использованием сульфатостойкого портландцемента.
    Также возможно изготовление фундаментов с использованием оцинкованных закладных деталей, при этом стоимость изделий изменится.

    Стоимость элементов сборного фундамента для опор ЛЭП приведена с учетом НДС, без учета доставки. Представленные цены на фундаменты опор ЛЭП не являются публичной офертой и могут меняться в зависимости от объема заказываемой продукции и от общей ситуации на строительном рынке.

Номенклатура продукции по серии 3.407.1-144, выпуск 1


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
04-006-0001 Составной фундамент Ф1,5х1-2 1000 1500 2700 1,68 B30 F300 W10 0,67 102,4
04-006-0002 Составной фундамент Ф1,5х1,5-2 1500 1500 2700 1,98 B30 F300 W10 0,79 109,4
04-006-0003 Составной фундамент Ф1,5х2,2-2 2200 1500 2700 2,40 B30 F300 W10 0,96 130,2
04-006-0004 Составной фундамент Ф2х2,1-2 2100 2000 3200 3,73 B30 F300 W10 1,49 206,3
04-006-0005 Составной фундамент Ф2х2,1-4 2100 2000 3200 3,73 B30 F300 W10 1,49 214,6
04-006-0006 Составной фундамент Ф2х2,8-2 2800 2000 3200 4,25 B30 F300 W10 1,70 228,2
04-006-0007 Составной фундамент Ф2х2,8-4 2800 2000 3200 4,25 B30 F300 W10 1,70 236,5
04-006-0008 Составной фундамент Ф2х3,5-4 3500 2000 3200 5,05 B30 F300 W10 2,02 374,8
04-006-0009 Составной фундамент ФП2х3,5-2 3500 2000 5100 6,18 B30 F300 W10 2,47 403,5
04-006-0010 Составной фундамент ФП2х3,5-4 3500 2000 5100 6,18 B30 F300 W10 2,47 411,8
04-006-0011 Составной фундамент Ф2х1,6-А 1600 2000 3200 3,28 B30 F300 W10 1,31 228,3
04-006-0012 Составной фундамент Ф2х2,3-А 2300 2000 3200 4,03 B30 F300 W10 1,61 304,7
04-006-0013 Составной фундамент Ф2х3,0-А 3000 2000 3200 4,65 B30 F300 W10 1,86 457,6
04-006-0014 Составной фундамент Ф2х3,6-А 3600 2000 3200 5,20 B30 F300 W10 2,08 533,9
04-006-0015 Составной фундамент Ф2х3,6-А5 3600 2000 3200 5,20 B30 F300 W10 2,08 407,1
04-006-0016 Составной фундамент Ф2х2,3-А-350 2300 2000 3200 4,03 B30 F300 W10 1,61 351,9
04-006-0017 Составной фундамент Ф2х3,0-А-350 3000 2000 3200 4,65 B30 F300 W10 1,86 488,2
04-006-0018 Составной фундамент Ф2х3,6-А-350 3600 2000 3200 5,20 B30 F300 W10 2,08 564,5
04-006-0019 Составной фундамент Ф2х2,3-А5 2300 2000 3200 4,03 B30 F300 W10 1,61 326,1
04-006-0020 Составной фундамент Ф2,7х3,5-4 3500 2700 3200 6,60 B30 F300 W10 2,64 398,3
04-006-0021 Составной фундамент Ф2,7х4,5-4 4500 2700 3200 7,90 B30 F300 W10 3,16 447,0
04-006-0022 Составной фундамент Ф2,7х3,5-А 3500 2700 3200 6,85 B30 F300 W10 2,74 683,7
04-006-0023 Составной фундамент Ф2,7х4,5-А 4500 2700 3200 8,10 B30 F300 W10 3,24 756,7
04-006-0024 Составной фундамент Ф2,7х3,5-А5 3500 2700 3200 6,85 B30 F300 W10 2,74 551,9
04-006-0025 Составной фундамент Ф2,7х4,5-А5 4500 2700 3200 8,10 B30 F300 W10 3,24 640,6
04-006-0026 Составной фундамент Ф2,7х4,5-А-350 4500 2700 3200 8,10 B30 F300 W10 3,24 786,9
04-006-0027 Составной фундамент ФП2,7х2,7-А 2700 2700 5200 6,90 B30 F300 W10 2,76 731,6
04-006-0028 Составной фундамент ФП2,7х4,2-А 4200 2700 5200 8,80 B30 F300 W10 3,52 927,3
04-006-0029 Составной фундамент ФП2,7х2,7-А5 2700 2700 5200 6,90 B30 F300 W10 2,76 675,2
04-006-0030 Составной фундамент ФП2,7х4,2-А5 4200 2700 5200 8,80 B30 F300 W10 3,52 870,9
04-006-0031 Составной фундамент ФП2,7х2,7-А-350 2700 2700 5200 6,90 B30 F300 W10 2,76 764,6
04-006-0032 Составной фундамент ФП2,7х4,2-А-350 4200 2700 5200 8,80 B30 F300 W10 3,52 960,3
04-006-0033 Стойка К2,3-2 600 350 2360 0,98 B30 F300 W10 0,39 57,5
04-006-0034 Стойка К2,7-2 800 400 2780 1,63 B30 F300 W10 0,65 97,6
04-006-0035 Стойка К2,7-4 800 400 2780 1,63 B30 F300 W10 0,65 105,9
04-006-0036 Стойка К2,7-4А 800 400 2780 1,63 B30 F300 W10 0,65 142,5
04-006-0037 Стойка К2,7-4Б 800 400 2780 1,63 B30 F300 W10 0,65 199,1
04-006-0038 Стойка К2,7-4А-350 800 400 2780 1,63 B30 F300 W10 0,65 189,7
04-006-0039 Стойка К2,7-4Б-350 800 400 2780 1,63 B30 F300 W10 0,65 229,7
04-006-0040 Стойка К2,7-4,5 800 400 2780 1,63 B30 F300 W10 0,65 163,9
04-006-0041 Стойка К2,6-4 800 400 2680 1,60 B30 F300 W10 0,64 138,4
04-006-0042 Стойка К2,6-4А 800 400 2680 1,60 B30 F300 W10 0,64 286,6
04-006-0043 Стойка К2,6-4А-350 800 400 2680 1,60 B30 F300 W10 0,64 316,8
04-006-0044 Стойка К2,6-4,5 800 400 2680 1,60 B30 F300 W10 0,64 207,6
04-006-0045 Стойка К4,6-2 800 400 4680 2,75 B30 F300 W10 1,10 171,2
04-006-0046 Стойка К4,6-4 800 400 4680 2,75 B30 F300 W10 1,10 179,5
04-006-0047 Стойка К4,6-4А 800 400 4680 2,75 B30 F300 W10 1,10 369
04-006-0048 Стойка К4,6-4А-350 800 400 4680 2,75 B30 F300 W10 1,10 402,0
04-006-0049 Стойка К4,6-4,5 800 400 4680 2,75 B30 F300 W10 1,10 312,6
04-006-0050 Плита П1,5х1 1500 1000 400 0,70 B30 F300 W10 0,28 41,1
04-006-0051 Плита П1,5х1,5 1500 1500 400 1,00 B30 F300 W10 0,40 48,1
04-006-0052 Плита П1,5х2,2 1500 2200 400 1,43 B30 F300 W10 0,57 68,9
04-006-0053 Плита П2х2,1 2000 2100 500 2,10 B30 F300 W10 0,84 101,9
04-006-0054 Плита П2х2,8 2000 2800 500 2,63 B30 F300 W10 1,05 123,8
04-006-0055 Плита П2х3,5 2000 3500 500 3,42 B30 F300 W10 1,37 225,5
04-006-0056 Плита П2х1,6-А 2000 1600 500 1,65 B30 F300 W10 0,66 115,6
04-006-0057 Плита П2х2,3-А 2000 2300 500 2,40 B30 F300 W10 0,96 155,4
04-006-0058 Плита П2х3,0-А 2000 3000 500 3,00 B30 F300 W10 1,21 251,7
04-006-0059 Плита П2х3,6-А 2000 3600 500 3,58 B30 F300 W10 1,43 328,0
04-006-0060 Плита П2х3,6-А5 2000 3600 500 3,58 B30 F300 W10 1,43 236,4
04-006-0061 Плита П2,7х3,5 2700 3500 600 5,00 B30 F300 W10 2,00 250,1
04-006-0062 Плита П2,7х4,5 2700 4500 600 6,30 B30 F300 W10 2,52 298,8
04-006-0063 Плита П2,7х2,7-А 2700 2700 600 4,15 B30 F300 W10 1,66 352,8
04-006-0064 Плита П2,7х3,5-А 2700 3500 600 5,26 B30 F300 W10 2,10 387,3
04-006-0065 Плита П2,7х4,2-А 2700 4200 600 6,05 B30 F300 W10 2,42 548,5
04-006-0066 Плита П2,7х4,5-А 2700 4500 600 6,50 B30 F300 W10 2,60 460,3
04-006-0067 Плита П2,7х3,5-А5 2700 3500 600 5,25 B30 F300 W10 2,10 334,5
04-006-0068 Плита П2,7х4,5-А5 2700 4500 600 6,50 B30 F300 W10 2,60 423,2
04-006-0069 Элемент М24 490 24 24 1,70 1,7
04-006-0070 Элемент М25 595 30 30 3,30 3,3
04-006-0071 Элемент М26 595 36 36 4,80 4,8
04-006-0072 Шплинт 10х71 71 10 10 0,05 0,05
