Цены действительны с 18.01.2022г.

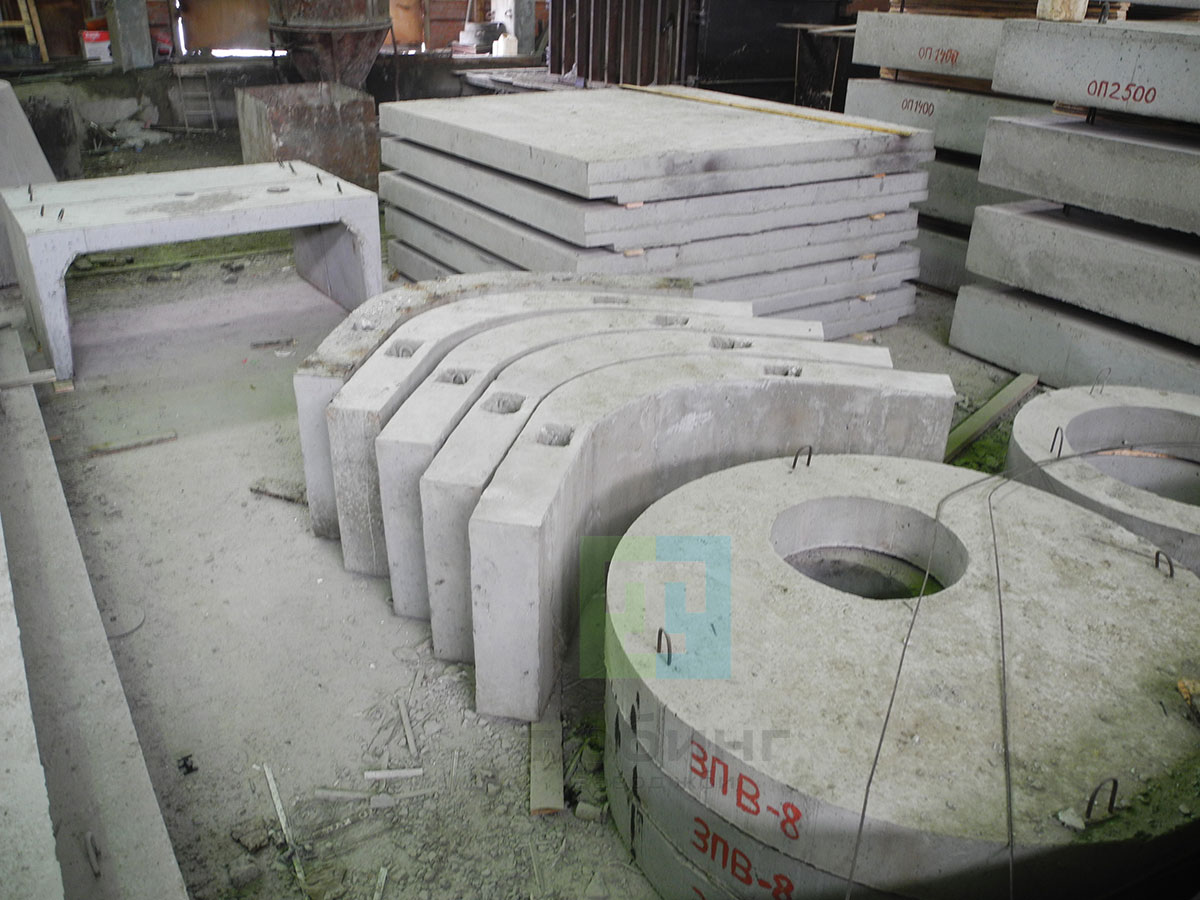

Завод ЖБИ Тюбинг выпускает унифицированные сборные железобетонные конструкции водопроводных и канализационных емкостных сооружений по серии 3.900-2.
Выпуск 2: консольные стеновые, балочные стеновые и перегородочные панели.
К консольным стеновым панелям относятся панели, имеющие одну жестко защемленную опору (внизу).
К балочным стеновым панелям относятся панели, имеющие 2 неподвижные опоры: нижнюю, жестко защемленную в днище, и верхнюю, шарнирно связанную с покрытием.
Перегородочные панели не предназначены для восприятия нагрузок от одностороннего давления жидкости или грунта.
В маркировке панелей указывается тип панели, типоразмер, высота в дм, несущая способность.
Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.
Выпуск 5: кольца стеновые и опорные, плиты перекрытий и плиты днища, предназначенные для круглых колодцев, применяемых в системах водоснабжения и канализации.
В маркировке указывается тип изделия, внутренний диаметр колодца в дм, типоразмер, несущая способность.
Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.
Выпуск 6: лотки прямоугольные, предназначенные для транспортирования жидкости в пределах расположения очистных сооружений, и лотки угловые, предназначенные для цилиндрических очистных сооружений.
В маркировке лотков указывается тип лотка, типоразмер, длина в дм.
Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.
Для изготовления изделий по серии 3.900-2 применяется плотный класса В15 бетон, плотность которого определяется маркой по водонепроницаемости и устанавливается проектом.
Марка бетона по морозостойкости назначается в зависимости от типа сооружения и района строительства.
Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса по прочности на сжатие в теплый период года и 100% - в холодный период года.
При складировании и транспортировке изделия необходимо опирать на деревянные подкладки, устанавливаемые в местах монтажных петель, толщиной не менее высоты петель.
Необетонируемые закладные детали должны иметь антикоррозийное покрытие.
Маркировка панелей должна отражать марку бетона по водонепроницаемости и морозостойкости.
Цены на изделия по серии 3.900-2 указаны с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Номенклатура изделий по серии 3.900-2
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
02-022-0001 | Панель стеновая | ПК1-12-1 | 2980 | 100 | 1200 | 0,90 | B15 | F100 | W2 | 0,36 | 26 |
02-022-0002 | Панель стеновая | ПК1-12-2 | 2980 | 100 | 1200 | 0,90 | B15 | F100 | W2 | 0,36 | 29 |
02-022-0003 | Панель стеновая | ПК1-18-1 | 2980 | 130 | 1800 | 1,75 | B15 | F100 | W2 | 0,70 | 55 |
02-022-0004 | Панель стеновая | ПК1-18-2 | 2980 | 130 | 1800 | 1,75 | B15 | F100 | W2 | 0,70 | 63 |
02-022-0005 | Панель стеновая | ПК1-24-1 | 2980 | 150 | 2400 | 2,65 | B15 | F100 | W2 | 1,06 | 76 |
02-022-0006 | Панель стеновая | ПК1-24-2 | 2980 | 150 | 2400 | 2,65 | B15 | F100 | W2 | 1,06 | 86 |
02-022-0007 | Панель стеновая | ПК1-30-1 | 2980 | 200 | 3000 | 3,18 | B15 | F100 | W2 | 1,27 | 139 |
02-022-0008 | Панель стеновая | ПК1-30-2 | 2980 | 200 | 3000 | 3,18 | B15 | F100 | W2 | 1,27 | 166 |
02-022-0009 | Панель стеновая | ПК1-36-1 | 2980 | 200 | 3600 | 4,27 | B15 | F100 | W2 | 1,71 | 206 |
02-022-0010 | Панель стеновая | ПК1-36-2 | 2980 | 200 | 3600 | 4,27 | B15 | F100 | W2 | 1,71 | 257 |
02-022-0011 | Панель стеновая | ПК1-42-1 | 2980 | 240 | 4200 | 5,75 | B15 | F100 | W2 | 2,30 | 279 |
02-022-0012 | Панель стеновая | ПК1-42-2 | 2980 | 240 | 4200 | 5,75 | B15 | F100 | W2 | 2,30 | 373 |
02-022-0013 | Панель стеновая | ПК1-48-1 | 2980 | 280 | 4800 | 7,27 | B15 | F100 | W2 | 2,91 | 437 |
02-022-0014 | Панель стеновая | ПК1-48-2 | 2980 | 280 | 4800 | 7,27 | B15 | F100 | W2 | 2,91 | 480 |
02-022-0015 | Панель стеновая | ПК1-54-1 | 2980 | 340 | 5400 | 9,38 | B15 | F100 | W2 | 3,75 | 546 |
02-022-0016 | Панель стеновая | ПК1-54-2 | 2980 | 340 | 5400 | 9,38 | B15 | F100 | W2 | 3,75 | 593 |
02-022-0017 | Панель стеновая | ПБ1-24-1 | 3100 | 340 | 2400 | 2,90 | B15 | F100 | W2 | 1,17 | 70 |
02-022-0018 | Панель стеновая | ПБ1-24-2 | 3100 | 340 | 2400 | 2,90 | B15 | F100 | W2 | 1,17 | 78 |
02-022-0019 | Панель стеновая | ПБ2-24-1 | 2100 | 340 | 2400 | 1,87 | B15 | F100 | W2 | 0,75 | 48 |
02-022-0020 | Панель стеновая | ПБ2-24-2 | 2100 | 340 | 2400 | 1,87 | B15 | F100 | W2 | 0,75 | 53 |
02-022-0021 | Панель стеновая | ПБ1-30-1 | 3100 | 360 | 3000 | 3,90 | B15 | F100 | W2 | 1,56 | 110 |
02-022-0022 | Панель стеновая | ПБ1-30-2 | 3100 | 360 | 3000 | 3,90 | B15 | F100 | W2 | 1,56 | 121 |
02-022-0023 | Панель стеновая | ПБ2-30-1 | 2100 | 360 | 3000 | 2,50 | B15 | F100 | W2 | 1,00 | 76 |
02-022-0024 | Панель стеновая | ПБ2-30-2 | 2100 | 360 | 3000 | 2,50 | B15 | F100 | W2 | 1,00 | 83 |
02-022-0025 | Панель стеновая | ПБ1-36-1 | 3100 | 380 | 3600 | 5,10 | B15 | F100 | W2 | 2,04 | 153 |
02-022-0026 | Панель стеновая | ПБ1-36-2 | 3100 | 380 | 3600 | 5,10 | B15 | F100 | W2 | 2,04 | 188 |
02-022-0027 | Панель стеновая | ПБ1-36-3 | 3100 | 380 | 3600 | 5,10 | B15 | F100 | W2 | 2,04 | 197 |
02-022-0028 | Панель стеновая | ПБ2-36-1 | 2100 | 380 | 3600 | 3,25 | B15 | F100 | W2 | 1,30 | 105 |
02-022-0029 | Панель стеновая | ПБ2-36-2 | 2100 | 380 | 3600 | 3,25 | B15 | F100 | W2 | 1,30 | 127 |
02-022-0030 | Панель стеновая | ПБ2-36-3 | 2100 | 380 | 3600 | 3,25 | B15 | F100 | W2 | 1,30 | 133 |
02-022-0031 | Панель стеновая | ПБ1-42-1 | 3100 | 380 | 4200 | 5,85 | B15 | F100 | W2 | 2,34 | 241 |
02-022-0032 | Панель стеновая | ПБ1-42-2 | 3100 | 380 | 4200 | 5,85 | B15 | F100 | W2 | 2,34 | 260 |
02-022-0033 | Панель стеновая | ПБ2-42-1 | 2100 | 380 | 4200 | 3,80 | B15 | F100 | W2 | 1,52 | 157 |
02-022-0034 | Панель стеновая | ПБ2-42-2 | 2100 | 380 | 4200 | 3,80 | B15 | F100 | W2 | 1,52 | 173 |
02-022-0035 | Панель стеновая | ПБ1-48-1 | 3100 | 400 | 4800 | 7,28 | B15 | F100 | W2 | 2,91 | 338 |
02-022-0036 | Панель стеновая | ПБ1-48-2 | 3100 | 400 | 4800 | 7,28 | B15 | F100 | W2 | 2,91 | 350 |
02-022-0037 | Панель стеновая | ПБ1-48-3 | 3100 | 400 | 4800 | 7,28 | B15 | F100 | W2 | 2,91 | 403 |
02-022-0038 | Панель стеновая | ПБ2-48-1 | 2100 | 400 | 4800 | 4,67 | B15 | F100 | W2 | 1,87 | 218 |
02-022-0039 | Панель стеновая | ПБ2-48-3 | 2100 | 400 | 4800 | 4,67 | B15 | F100 | W2 | 1,87 | 260 |
02-022-0040 | Панель стеновая | ПБ1-54-1 | 3100 | 420 | 5400 | 8,83 | B15 | F100 | W2 | 3,53 | 426 |
02-022-0041 | Панель стеновая | ПБ1-54-2 | 3100 | 420 | 5400 | 8,83 | B15 | F100 | W2 | 3,53 | 502 |
02-022-0042 | Панель стеновая | ПБ2-54-1 | 2100 | 420 | 5400 | 5,67 | B15 | F100 | W2 | 2,27 | 278 |
02-022-0043 | Панель стеновая | ПБ2-54-2 | 2100 | 420 | 5400 | 5,67 | B15 | F100 | W2 | 2,27 | 328 |
02-022-0044 | Панель стеновая | ПБ1-60-1 | 3100 | 440 | 6000 | 10,65 | B15 | F100 | W2 | 4,26 | 540 |
02-022-0045 | Панель стеновая | ПБ1-60-2 | 3100 | 440 | 6000 | 10,65 | B15 | F100 | W2 | 4,26 | 621 |
02-022-0046 | Панель стеновая | ПБ2-60-1 | 2100 | 440 | 6000 | 6,85 | B15 | F100 | W2 | 2,74 | 355 |
02-022-0047 | Панель стеновая | ПБ2-60-2 | 2100 | 440 | 6000 | 6,85 | B15 | F100 | W2 | 2,74 | 406 |
02-022-0048 | Панель перегородочная | ПП1-36-1 | 2980 | 120 | 3600 | 3,20 | B15 | F100 | W2 | 1,28 | 87 |
02-022-0049 | Панель перегородочная | ПП1-42-1 | 2980 | 140 | 4200 | 4,40 | B15 | F100 | W2 | 1,76 | 111 |
02-022-0050 | Панель перегородочная | ПП1-48-1 | 2980 | 140 | 4800 | 4,95 | B15 | F100 | W2 | 1,98 | 155 |
02-022-0051 | Кольцо стеновое | КС7-1-1 | 840 | 840 | 290 | 0,13 | B15 | F100 | W2 | 0,05 | 2 |
02-022-0052 | Кольцо стеновое | КС7-2-1 | 840 | 840 | 890 | 0,38 | B15 | F100 | W2 | 0,15 | 6 |
02-022-0053 | Кольцо стеновое | КС10-1-1 | 1160 | 1160 | 590 | 0,40 | B15 | F100 | W2 | 0,16 | 5 |
02-022-0054 | Кольцо стеновое | КС10-2-1 | 1160 | 1160 | 890 | 0,61 | B15 | F100 | W2 | 0,24 | 7 |
02-022-0055 | Кольцо стеновое | КС10-2-1А | 1160 | 1160 | 890 | 0,57 | B15 | F100 | W2 | 0,23 | 15 |
02-022-0056 | Кольцо стеновое | КС15-1-1 | 1680 | 1680 | 590 | 0,66 | B15 | F100 | W2 | 0,27 | 9 |
02-022-0057 | Кольцо стеновое | КС15-1-1А | 1680 | 1680 | 590 | 0,50 | B15 | F100 | W2 | 0,20 | 21 |
02-022-0058 | Кольцо стеновое | КС15-2-1 | 1680 | 1680 | 890 | 1,00 | B15 | F100 | W2 | 0,40 | 14 |
02-022-0059 | Кольцо стеновое | КС15-2-1А | 1680 | 1680 | 890 | 0,77 | B15 | F100 | W2 | 0,31 | 32 |
02-022-0060 | Кольцо стеновое | КС20-1-1 | 2200 | 2200 | 590 | 0,97 | B15 | F100 | W2 | 0,39 | 14 |
02-022-0061 | Кольцо стеновое | КС20-1-1А | 2200 | 2200 | 590 | 0,74 | B15 | F100 | W2 | 0,29 | 32 |
02-022-0062 | Кольцо стеновое | КС20-2-1 | 2200 | 2200 | 890 | 1,47 | B15 | F100 | W2 | 0,59 | 21 |
02-022-0063 | Кольцо стеновое | КС20-2-1А | 2200 | 2200 | 890 | 1,12 | B15 | F100 | W2 | 0,45 | 44 |
02-022-0064 | Кольцо стеновое | КС20-3-1А | 2200 | 2200 | 1190 | 1,54 | B15 | F100 | W2 | 0,62 | 56 |
02-022-0065 | Плита перекрытия | ПП10-1-1 | 1160 | 1160 | 150 | 0,25 | B15 | F100 | W2 | 0,10 | 11 |
02-022-0066 | Плита перекрытия | ПП10-1-2 | 1160 | 1160 | 150 | 0,25 | B15 | F100 | W2 | 0,10 | 15 |
02-022-0067 | Плита перекрытия | ПП15-1-1 | 1680 | 1680 | 150 | 0,69 | B15 | F100 | W2 | 0,28 | 28 |
02-022-0068 | Плита перекрытия | ПП15-1-2 | 1680 | 1680 | 150 | 0,69 | B15 | F100 | W2 | 0,28 | 39 |
02-022-0069 | Плита перекрытия | ПП15-2-1 | 1680 | 1680 | 150 | 0,69 | B15 | F100 | W2 | 0,28 | 28 |
02-022-0070 | Плита перекрытия | ПП15-2-2 | 1680 | 1680 | 150 | 0,69 | B15 | F100 | W2 | 0,28 | 39 |
02-022-0071 | Плита перекрытия | ПП20-1-1 | 2200 | 2200 | 150 | 1,28 | B15 | F100 | W2 | 0,51 | 47 |
02-022-0072 | Плита перекрытия | ПП20-1-2 | 2200 | 2200 | 150 | 1,28 | B15 | F100 | W2 | 0,51 | 85 |
02-022-0073 | Плита перекрытия | ПП20-2-1 | 2200 | 2200 | 150 | 1,28 | B15 | F100 | W2 | 0,51 | 48 |
02-022-0074 | Плита перекрытия | ПП20-2-2 | 2200 | 2200 | 150 | 1,28 | B15 | F100 | W2 | 0,51 | 88 |
02-022-0075 | Плита днища | ПД10-1-1 | 1500 | 1500 | 120 | 0,44 | B15 | F100 | W2 | 0,18 | 10 |
02-022-0076 | Плита днища | ПД15-1-1 | 2000 | 2000 | 120 | 0,94 | B15 | F100 | W2 | 0,38 | 28 |
02-022-0077 | Плита днища | ПД20-1-1 | 2500 | 2500 | 120 | 1,47 | B15 | F100 | W2 | 0,59 | 66 |
02-022-0078 | Кольцо опорное | КО7-1-1 | 840 | 840 | 70 | 0,05 | B15 | F100 | W2 | 0,02 | 1 |
02-022-0079 | Дорожная плита с нишей для люка | ПНЛ1-1 | 2500 | 1750 | 220 | 2,12 | B22,5 | F100 | W2 | 0,35 | 100 |
02-022-0080 | Лоток прямоугольный | ЛП1-60 | 5970 | 360 | 380 | 1,03 | B15 | F100 | W2 | 0,41 | 39 |
02-022-0081 | Лоток прямоугольный | ЛП1-30 | 2970 | 360 | 380 | 0,50 | B15 | F100 | W2 | 0,20 | 19 |
02-022-0082 | Лоток прямоугольный | ЛП2-60 | 5970 | 360 | 530 | 1,30 | B15 | F100 | W2 | 0,52 | 45 |
02-022-0083 | Лоток прямоугольный | ЛП2-30 | 2970 | 360 | 530 | 0,67 | B15 | F100 | W2 | 0,27 | 21 |
02-022-0084 | Лоток прямоугольный | ЛП3-60 | 5970 | 460 | 530 | 1,41 | B15 | F100 | W2 | 0,57 | 50 |
02-022-0085 | Лоток прямоугольный | ЛП3-30 | 2970 | 460 | 530 | 0,73 | B15 | F100 | W2 | 0,28 | 23 |
02-022-0086 | Лоток прямоугольный | ЛП4-60 | 5970 | 480 | 680 | 1,83 | B15 | F100 | W2 | 0,73 | 70 |
02-022-0087 | Лоток прямоугольный | ЛП4-30 | 2970 | 480 | 680 | 0,91 | B15 | F100 | W2 | 0,36 | 32 |
02-022-0088 | Лоток прямоугольный | ЛП5-60 | 5970 | 630 | 680 | 2,03 | B15 | F100 | W2 | 0,81 | 66 |
02-022-0089 | Лоток прямоугольный | ЛП5-30 | 2970 | 630 | 680 | 1,00 | B15 | F100 | W2 | 0,40 | 31 |
02-022-0090 | Лоток прямоугольный | ЛП6-60 | 5970 | 840 | 1010 | 3,80 | B15 | F100 | W2 | 1,52 | 94 |
02-022-0091 | Лоток прямоугольный | ЛП6-30 | 2970 | 840 | 1010 | 1,90 | B15 | F100 | W2 | 0,76 | 45 |
02-022-0092 | Лоток угловой | ЛУ1-15 | 1690 | 567 | 128 | 0,15 | B15 | F100 | W2 | 0,06 | 14 |
02-022-0093 | Лоток угловой | ЛУ2-15 | 1730 | 1132 | 128 | 0,30 | B15 | F100 | W2 | 0,12 | 24 |
02-022-0094 | Лоток угловой | ЛУ2-23 | 2500 | 1132 | 128 | 0,48 | B15 | F100 | W2 | 0,19 | 32 |
02-022-0095 | Лоток угловой | ЛУ3-23 | 2550 | 1698 | 142 | 0,98 | B15 | F100 | W2 | 0,39 | 52 |
02-022-0096 | Лоток угловой | ЛУ4-23 | 2500 | 2262 | 142 | 1,15 | B15 | F100 | W2 | 0,46 | 70 |
