Цены действительны с 01.01.2019г.

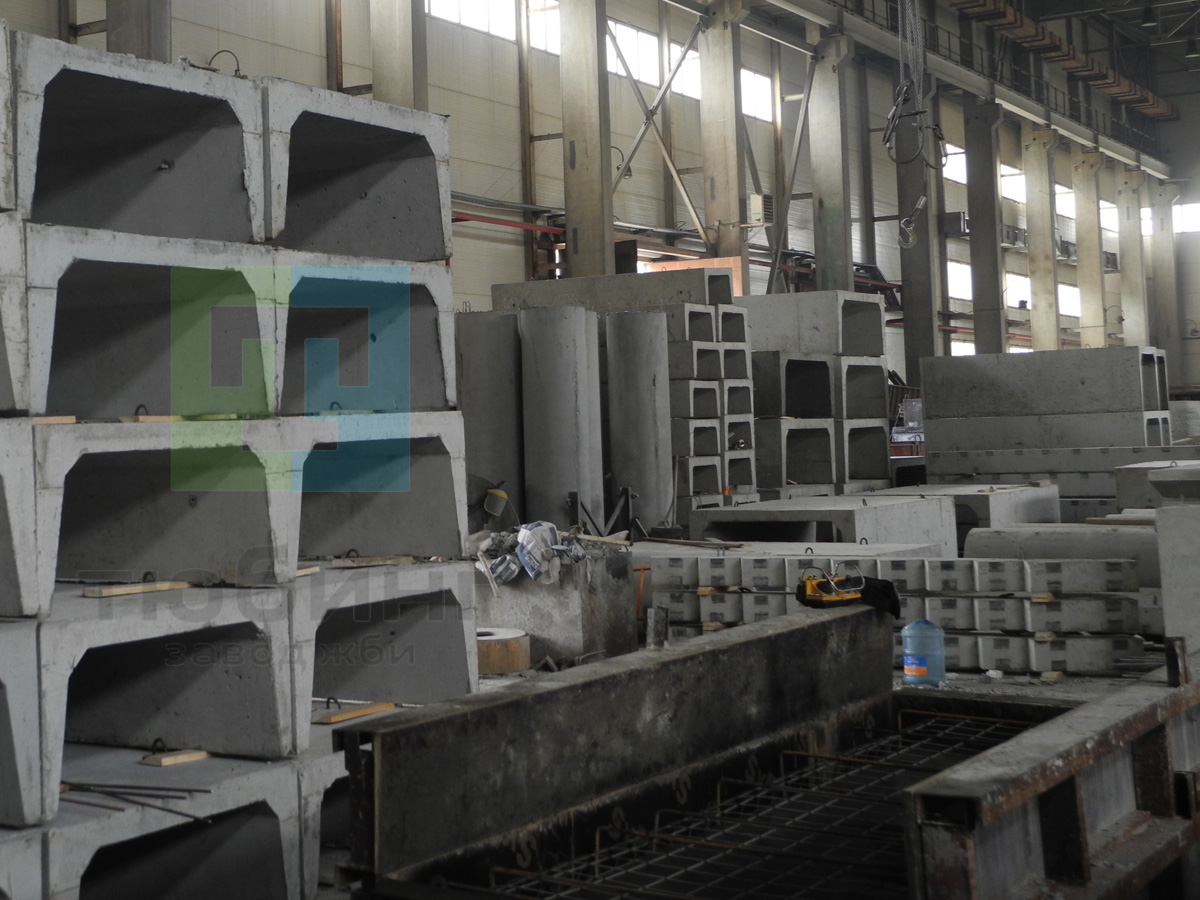

Завод ЖБИ Тюбинг выпускает сборные железобетонные элементы каналов по серии ИС-01-04 и элементы тоннелей по серии ИС-01-05.
Железобетонные элементы каналов применяются в обычных условиях, а также на просадочных грунтах, в сейсмических районах и в районах с высоким уровнем грунтовых вод.
Максимальное давление на грунт от расчетных нагрузок, действующих на каналы, может составлять до двух кг/см.кв.
Конструкции тоннелей применяются в непросадочных грунтах - сухих и при наличии грунтовых вод, в районах с сейсмичностью не более 6 баллов. Максимальное давление на грунт от расчетных нагрузок, действующих на каналы, может составлять до 1,5 кг/см.кв.
Сборные элементы каналов и тоннелей изготавливаются из тяжелого бетона класса B22,5.
По желанию заказчика возможно нанесение холодной битумной гидроизоляции на все поверхности элементов канала и тоннеля.
Также возможно изготовление элементов по серии ИС-01-04 и по серии ИС-01-05 с особыми требованиями к бетонной смеси, например из сульфатостокого портландцемента или с испытанием в хлористых солях.
Цены на железобетонные элементы каналов и тоннелей указаны с учетом НДС, без учета доставки. Стоимость элементов может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленные на сайте цены на ЖБИ не являются публичной офертой.
Номенклатура продукции по серии ИС-01-04 и по серии ИС-01-05.
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
02-013-001 | Лоток | Л1 | 2970 | 760 | 370 | 0,73 | В22,5 | F200 | W6 | 0,29 | 17,4 |
02-013-002 | Лоток | Л2 | 2970 | 760 | 530 | 0,88 | В22,5 | F200 | W6 | 0,35 | 18,8 |
02-013-003 | Лоток | Л3 | 2970 | 780 | 680 | 1,07 | В22,5 | F200 | W6 | 0,43 | 28,3 |
02-013-004 | Лоток | Л4 | 2970 | 1060 | 530 | 1,05 | В22,5 | F200 | W6 | 0,42 | 37,3 |
02-013-005 | Лоток | Л5 | 2970 | 1080 | 680 | 1,25 | В22,5 | F200 | W6 | 0,50 | 39,1 |
02-013-006 | Лоток | Л6 | 2970 | 1400 | 530 | 1,55 | В22,5 | F200 | W6 | 0,62 | 63,3 |
02-013-007 | Лоток | Л7 | 2970 | 1400 | 680 | 1,72 | В22,5 | F200 | W6 | 0,69 | 67,9 |
02-013-008 | Лоток | Л8 | 2970 | 1740 | 530 | 2,20 | В22,5 | F200 | W6 | 0,88 | 81,7 |
02-013-009 | Лоток | Л9 | 2970 | 1740 | 730 | 2,42 | В22,5 | F200 | W6 | 0,97 | 87,1 |
02-013-010 | Лоток | Л10 | 2970 | 2380 | 730 | 3,52 | В22,5 | F200 | W6 | 1,41 | 141,2 |
02-013-011 | Лоток | Л1д | 570 | 760 | 370 | 0,15 | В22,5 | F200 | W6 | 0,06 | 4,8 |
02-013-012 | Лоток | Л2д | 570 | 760 | 530 | 0,18 | В22,5 | F200 | W6 | 0,07 | 5,2 |
02-013-013 | Лоток | Л3д | 570 | 780 | 680 | 0,20 | В22,5 | F200 | W6 | 0,08 | 7,5 |
02-013-014 | Лоток | Л4д | 570 | 1060 | 530 | 0,20 | В22,5 | F200 | W6 | 0,08 | 9,1 |
02-013-015 | Лоток | Л5д | 570 | 1080 | 680 | 0,25 | В22,5 | F200 | W6 | 0,10 | 9,5 |
02-013-016 | Лоток | Л6д | 570 | 1400 | 530 | 0,30 | В22,5 | F200 | W6 | 0,12 | 14,3 |
02-013-017 | Лоток | Л7д | 570 | 1400 | 680 | 0,33 | В22,5 | F200 | W6 | 0,13 | 15,5 |
02-013-018 | Лоток | Л8д | 570 | 1740 | 530 | 0,43 | В22,5 | F200 | W6 | 0,17 | 20,1 |
02-013-019 | Лоток | Л9д | 570 | 1740 | 730 | 0,48 | В22,5 | F200 | W6 | 0,19 | 21,6 |
02-013-020 | Лоток | Л10д | 570 | 2380 | 730 | 0,68 | В22,5 | F200 | W6 | 0,27 | 29,1 |
02-013-021 | Плита днища | ПД1 | 2970 | 1380 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 84,3 |
02-013-022 | Плита днища | ПД2 | 2970 | 1380 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 78,5 |
02-013-023 | Плита днища | ПД3 | 2970 | 1680 | 300 | 1,92 | В22,5 | F200 | W6 | 0,77 | 103,8 |
02-013-024 | Плита днища | ПД4 | 2970 | 1680 | 300 | 1,92 | В22,5 | F200 | W6 | 0,77 | 91,5 |
02-013-025 | Плита днища | ПД5 | 2970 | 1980 | 300 | 2,15 | В22,5 | F200 | W6 | 0,86 | 116,4 |
02-013-026 | Плита днища | ПД6 | 2970 | 1980 | 300 | 2,15 | В22,5 | F200 | W6 | 0,86 | 103,1 |
02-013-027 | Плита днища | ПД7 | 2970 | 2580 | 330 | 3,18 | В22,5 | F200 | W6 | 1,27 | 167,9 |
02-013-028 | Плита днища | ПД8 | 2970 | 2580 | 330 | 3,18 | В22,5 | F200 | W6 | 1,27 | 136,7 |
02-013-029 | Плита днища | ПД9 | 1470 | 3180 | 300 | 1,50 | В22,5 | F200 | W6 | 0,60 | 79,0 |
02-013-030 | Плита днища | ПД10 | 1470 | 3180 | 300 | 1,50 | В22,5 | F200 | W6 | 0,60 | 64,4 |
02-013-031 | Плита днища | ПД11 | 1470 | 3780 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 89,7 |
02-013-032 | Плита днища | ПД12 | 1470 | 3780 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 77,0 |
02-013-033 | Плита днища | ПД13 | 1470 | 4980 | 330 | 2,75 | В22,5 | F200 | W6 | 1,10 | 158,7 |
02-013-034 | Плита днища | ПД14 | 1470 | 4980 | 330 | 2,75 | В22,5 | F200 | W6 | 1,10 | 129,4 |
02-013-035 | Плита стеновая | ПС1 | 2980 | 80 | 870 | 0,53 | В22,5 | F200 | W6 | 0,21 | 27,8 |
02-013-036 | Плита стеновая | ПС2 | 2980 | 100 | 1170 | 0,88 | В22,5 | F200 | W6 | 0,35 | 53,0 |
02-013-037 | Плита стеновая | РС1 | 2980 | 160 | 870 | 1,05 | В22,5 | F200 | W6 | 0,42 | 28,9 |
02-013-038 | Плита стеновая | РС2 | 2980 | 160 | 1170 | 1,40 | В22,5 | F200 | 1,40 | 0,56 | 35,8 |
02-013-039 | Плита стеновая | ПС1д | 580 | 80 | 870 | 0,10 | В22,5 | F200 | W6 | 0,04 | 6,7 |
02-013-040 | Плита стеновая | ПС2д | 580 | 100 | 1170 | 0,18 | В22,5 | F200 | W6 | 0,07 | 11,6 |
02-013-041 | Плита стеновая | РС1д | 580 | 160 | 870 | 0,20 | В22,5 | F200 | W6 | 0,08 | 8,5 |
02-013-042 | Плита стеновая | РС2д | 580 | 160 | 1170 | 0,28 | В22,5 | F200 | W6 | 0,11 | 10,3 |
02-013-043 | Плита перекрытия | П1 | 2980 | 850 | 70 | 0,45 | В22,5 | F200 | W6 | 0,18 | 11,8 |
02-013-044 | Плита перекрытия | П2 | 2990 | 1150 | 100 | 0,85 | В22,5 | F200 | W6 | 0,34 | 18,9 |
02-013-045 | Плита перекрытия | П3 | 2990 | 1450 | 100 | 1,08 | В22,5 | F200 | W6 | 0,43 | 34,0 |
02-013-046 | Плита перекрытия | П4 | 2990 | 1800 | 120 | 1,63 | В22,5 | F200 | W6 | 0,65 | 55,9 |
02-013-047 | Плита перекрытия | П5 | 2990 | 2400 | 160 | 2,88 | В22,5 | F200 | W6 | 1,15 | 99,0 |
02-013-048 | Плита перекрытия | П6 | 2990 | 1450 | 100 | 1,08 | В22,5 | F200 | W6 | 0,43 | 45,7 |
02-013-049 | Плита перекрытия | П7 | 2990 | 1800 | 120 | 1,63 | В22,5 | F200 | W6 | 0,65 | 73,1 |
02-013-050 | Плита перекрытия | П8 | 2990 | 2400 | 160 | 2,88 | В22,5 | F200 | W6 | 1,15 | 128,0 |
02-013-051 | Плита перекрытия | ПТ1 | 2990 | 900 | 140 | 0,60 | В22,5 | F200 | W6 | 0,21/0,16 | 15,1 |
02-013-052 | Плита перекрытия | ПТ2 | 2990 | 1300 | 140 | 0,85 | В22,5 | F200 | W6 | 0,29/0,25 | 19,2 |
02-013-053 | Плита перекрытия | ПТ3 | 2990 | 1600 | 140 | 1,04 | В22,5 | F200 | W6 | 0,35/0,32 | 22,4 |
02-013-054 | Плита перекрытия | ПТ4 | 2990 | 1900 | 140 | 1,22 | В22,5 | F200 | W6 | 0,41/0,38 | 27,7 |
02-013-055 | Плита перекрытия | ПТ5 | 2990 | 2500 | 140 | 1,56 | В22,5 | F200 | W6 | 0,52/0,52 | 34,8 |
02-013-056 | Плита перекрытия | П1д | 580 | 850 | 70 | 0,10 | В22,5 | F200 | W6 | 0,04 | 3,5 |
02-013-057 | Плита перекрытия | П2д | 590 | 1150 | 100 | 0,18 | В22,5 | F200 | W6 | 0,07 | 4,8 |
02-013-058 | Плита перекрытия | П3д | 590 | 1450 | 100 | 0,23 | В22,5 | F200 | W6 | 0,09 | 7,9 |
02-013-059 | Плита перекрытия | П4д | 590 | 1800 | 120 | 0,33 | В22,5 | F200 | W6 | 0,13 | 12,3 |
02-013-060 | Плита перекрытия | П5д | 590 | 2400 | 160 | 0,58 | В22,5 | F200 | W6 | 0,23 | 21,7 |
02-013-061 | Плита перекрытия | П6д | 590 | 1450 | 100 | 0,23 | В22,5 | F200 | W6 | 0,09 | 10,2 |
02-013-062 | Плита перекрытия | П7д | 590 | 1800 | 120 | 0,33 | В22,5 | F200 | W6 | 0,13 | 15,7 |
02-013-063 | Плита перекрытия | П8д | 590 | 2400 | 160 | 0,58 | В22,5 | F200 | W6 | 0,23 | 27,5 |
02-013-064 | Плита перекрытия | ПТ1д | 590 | 900 | 140 | 0,12 | В22,5 | F200 | W6 | 0,04/0,03 | 7,2 |
02-013-065 | Плита перекрытия | ПТ2д | 590 | 1300 | 140 | 0,20 | В22,5 | F200 | W6 | 0,07/0,04 | 8,6 |
02-013-066 | Плита перекрытия | ПТ3д | 590 | 1600 | 140 | 0,25 | В22,5 | F200 | W6 | 0,08/0,05 | 9,7 |
02-013-067 | Плита перекрытия | ПТ4д | 590 | 1900 | 140 | 0,28 | В22,5 | F200 | W6 | 0,10/0,06 | 10,9 |
02-013-068 | Плита перекрытия | ПТ5д | 590 | 2500 | 140 | 0,37 | В22,5 | F200 | W6 | 0,13/0,08 | 12,9 |
02-013-069 | Плита | ПО1 | 1100 | 1100 | 120 | 0,25 | В22,5 | F200 | W6 | 0,10 | 34,4 |
02-013-070 | Плита | ПО2 | 1100 | 1400 | 140 | 0,40 | В22,5 | F200 | W6 | 0,16 | 29,4 |
02-013-071 | Плита | ПО3 | 1100 | 1700 | 170 | 0,63 | В22,5 | F200 | W6 | 0,25 | 34,2 |
02-013-072 | Плита | ПО4 | 1100 | 2300 | 220 | 1,18 | В22,5 | F200 | W6 | 0,47 | 60,6 |
02-013-073 | Балка | Б1 | 3200 | 250 | 500 | 1,00 | В22,5 | F200 | W6 | 0,40 | 45,9 |
02-013-074 | Балка | Б2 | 4100 | 250 | 500 | 1,28 | В22,5 | F200 | W6 | 0,51 | 63,2 |
02-013-075 | Балка | Б3 | 4600 | 250 | 500 | 1,45 | В22,5 | F200 | W6 | 0,58 | 71,4 |
02-013-076 | Балка | Б4 | 5200 | 250 | 500 | 1,63 | В22,5 | F200 | W6 | 0,65 | 93,8 |
02-013-077 | Опорная подушка | ОП1 | 200 | 200 | 90 | 0,010 | B15 | F200 | W4 | 0,004 | 0,63 |
02-013-078 | Опорная подушка | ОП2 | 200 | 300 | 90 | 0,0125 | B15 | F200 | W4 | 0,005 | 0,63 |
02-013-079 | Опорная подушка | ОП3 | 400 | 400 | 90 | 0,037 | B15 | F200 | W4 | 0,015 | 1,54 |
02-013-080 | Опорная подушка | ОП4 | 500 | 500 | 140 | 0,088 | B15 | F200 | W4 | 0,035 | 2,59 |
02-013-081 | Опорная подушка | ОП5 | 550 | 650 | 140 | 0,125 | B15 | F200 | W4 | 0,05 | 5,68 |
02-013-082 | Опорная подушка | ОП6 | 650 | 750 | 140 | 0,175 | B15 | F200 | W4 | 0,07 | 10,08 |
02-013-083 | Опорная подушка | ОП7 | 750 | 850 | 140 | 0,225 | B15 | F200 | W4 | 0,09 | 14,58 |
02-013-084 | Лоток | Л1-1 | 2970 | 760 | 370 | 0,73 | В22,5 | F200 | W6 | 0,29 | 33,0 |
02-013-085 | Лоток | Л2-1 | 2970 | 760 | 530 | 0,88 | В22,5 | F200 | W6 | 0,35 | 36,8 |
02-013-086 | Лоток | Л11 | 2970 | 800 | 550 | 1,20 | В22,5 | F200 | W6 | 0,48 | 54,3 |
02-013-087 | Лоток | Л3-1 | 2970 | 780 | 680 | 1,07 | В22,5 | F200 | W6 | 0,43 | 56,4 |
02-013-088 | Лоток | Л12 | 2970 | 820 | 700 | 1,43 | В22,5 | F200 | W6 | 0,57 | 82,2 |
02-013-089 | Лоток | Л13-1 | 2970 | 1100 | 550 | 1,40 | В22,5 | F200 | W6 | 0,56 | 49,3 |
02-013-090 | Лоток | Л13-2 | 2970 | 1100 | 550 | 1,40 | В22,5 | F200 | W6 | 0,56 | 69,7 |
02-013-091 | Лоток | Л14-1 | 2970 | 1120 | 700 | 1,62 | В22,5 | F200 | W6 | 0,65 | 78,1 |
02-013-092 | Лоток | Л14-2 | 2970 | 1120 | 700 | 1,62 | В22,5 | F200 | W6 | 0,65 | 93,4 |
02-013-093 | Лоток | Л15 | 2970 | 1440 | 550 | 1,93 | В22,5 | F200 | W6 | 0,77 | 103,6 |
02-013-094 | Лоток | Л16-1 | 2970 | 1440 | 700 | 2,15 | В22,5 | F200 | W6 | 0,86 | 100,8 |
02-013-095 | Лоток | Л16-2 | 2970 | 1440 | 700 | 2,15 | В22,5 | F200 | W6 | 0,86 | 134,5 |
02-013-096 | Лоток | Л17-1 | 2970 | 1780 | 550 | 2,60 | В22,5 | F200 | W6 | 1,03 | 106,7 |
02-013-097 | Лоток | Л17-2 | 2970 | 1780 | 550 | 2,60 | В22,5 | F200 | W6 | 1,03 | 143,7 |
02-013-098 | Лоток | Л18-1 | 2970 | 1780 | 750 | 2,92 | В22,5 | F200 | W6 | 1,17 | 117,2 |
02-013-099 | Лоток | Л18-2 | 2970 | 1780 | 750 | 2,92 | В22,5 | F200 | W6 | 1,17 | 157,7 |
02-013-100 | Лоток | Л19-1 | 2970 | 2460 | 790 | 5,00 | В22,5 | F200 | W6 | 2,00 | 153,7 |
02-013-101 | Лоток | Л19-2 | 2970 | 2460 | 790 | 5,00 | В22,5 | F200 | W6 | 2,00 | 205,7 |
02-013-102 | Лоток | Л19-3 | 2970 | 2460 | 790 | 5,00 | В22,5 | F200 | W6 | 2,00 | 266,7 |
02-013-103 | Лоток | Л1д-1 | 570 | 760 | 370 | 0,15 | В22,5 | F200 | W6 | 0,06 | 7,3 |
02-013-104 | Лоток | Л2д-1 | 570 | 760 | 530 | 0,18 | В22,5 | F200 | W6 | 0,07 | 8,0 |
02-013-105 | Лоток | Л11д | 570 | 800 | 550 | 0,23 | В22,5 | F200 | W6 | 0,09 | 12,6 |
02-013-106 | Лоток | Л3д-1 | 570 | 780 | 680 | 0,20 | В22,5 | F200 | W6 | 0,08 | 12,0 |
02-013-107 | Лоток | Л12д | 570 | 820 | 700 | 0,28 | В22,5 | F200 | W6 | 0,11 | 17,8 |
02-013-108 | Лоток | Л13д-1 | 570 | 1100 | 550 | 0,28 | В22,5 | F200 | W6 | 0,11 | 11,8 |
02-013-109 | Лоток | Л13д-2 | 570 | 1100 | 550 | 0,28 | В22,5 | F200 | W6 | 0,11 | 14,9 |
02-013-110 | Лоток | Л14д-1 | 570 | 1120 | 700 | 0,33 | В22,5 | F200 | W6 | 0,13 | 16,6 |
02-013-111 | Лоток | Л14д-2 | 570 | 1120 | 700 | 0,33 | В22,5 | F200 | W6 | 0,13 | 20,6 |
02-013-112 | Лоток | Л15д | 570 | 1440 | 550 | 0,38 | В22,5 | F200 | W6 | 0,15 | 21,6 |
02-013-113 | Лоток | Л16д-1 | 570 | 1440 | 700 | 0,40 | В22,5 | F200 | W6 | 0,16 | 20,8 |
02-013-114 | Лоток | Л16д-2 | 570 | 1440 | 700 | 0,40 | В22,5 | F200 | W6 | 0,16 | 27,7 |
02-013-115 | Лоток | Л17д-1 | 570 | 1780 | 550 | 0,50 | В22,5 | F200 | W6 | 0,20 | 22,1 |
02-013-116 | Лоток | Л17д-2 | 570 | 1780 | 550 | 0,50 | В22,5 | F200 | W6 | 0,20 | 29,6 |
02-013-117 | Лоток | Л18д-1 | 570 | 1780 | 750 | 0,58 | В22,5 | F200 | W6 | 0,23 | 24,4 |
02-013-118 | Лоток | Л18д-2 | 570 | 1780 | 750 | 0,58 | В22,5 | F200 | W6 | 0,23 | 32,5 |
02-013-119 | Лоток | Л19д-1 | 570 | 2460 | 790 | 0,97 | В22,5 | F200 | W6 | 0,39 | 30,3 |
02-013-120 | Лоток | Л19д-2 | 570 | 2460 | 790 | 0,97 | В22,5 | F200 | W6 | 0,39 | 40,7 |
02-013-121 | Лоток | Л19д-3 | 570 | 2460 | 790 | 0,97 | В22,5 | F200 | W6 | 0,39 | 52,9 |
02-013-122 | Плита днища | ПД1-1 | 2970 | 1380 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 145,3 |
02-013-123 | Плита днища | ПД1-2 | 2970 | 1380 | 300 | 1,70 | В22,5 | F200 | W6 | 0,68 | 217,0 |
02-013-124 | Плита днища | ПД3-1 | 2970 | 1680 | 300 | 1,92 | В22,5 | F200 | W6 | 0,77 | 184,1 |
02-013-125 | Плита днища | ПД3-2 | 2970 | 1680 | 300 | 1,92 | В22,5 | F200 | W6 | 0,77 | 231,0 |
02-013-126 | Плита днища | ПДТ1-1 | 2970 | 2120 | 380 | 3,20 | В22,5 | F200 | W6 | 1,26 | 291,3 |
02-013-127 | Плита днища | ПДТ3-1 | 2970 | 2800 | 450 | 4,70 | В22,5 | F200 | W6 | 1,87 | 416,9 |
02-013-128 | Плита днища | ПД15 | 1470 | 3220 | 410 | 2,40 | В22,5 | F200 | W6 | 0,94 | 140,8 |
02-013-129 | Плита днища | ПД16-1 | 1470 | 3880 | 430 | 3,15 | В22,5 | F200 | W6 | 1,26 | 142,5 |
02-013-130 | Плита днища | ПД16-2 | 1470 | 3880 | 430 | 3,15 | В22,5 | F200 | W6 | 1,26 | 176,7 |
02-013-131 | Плита днища | ПД17-1 | 1470 | 5120 | 550 | 5,45 | В22,5 | F200 | W6 | 2,18 | 181,3 |
02-013-132 | Плита днища | ПД17-2 | 1470 | 5120 | 550 | 5,45 | В22,5 | F200 | W6 | 2,18 | 255,7 |
02-013-133 | Плита стеновая | ПС2-1 | 2980 | 100 | 1170 | 0,88 | В22,5 | F200 | W6 | 0,35 | 75,2 |
02-013-134 | Плита стеновая | ПС3 | 2980 | 100 | 870 | 0,65 | В22,5 | F200 | W6 | 0,26 | 43,8 |
02-013-135 | Плита стеновая | ПС2д-1 | 580 | 100 | 1170 | 0,18 | В22,5 | F200 | W6 | 0,07 | 15,1 |
02-013-136 | Плита стеновая | ПС3д | 580 | 100 | 870 | 0,12 | В22,5 | F200 | W6 | 0,05 | 9,3 |
02-013-137 | Плита перекрытия | П9-1 | 2990 | 850 | 120 | 0,75 | В22,5 | F200 | W6 | 0,30 | 16,8 |
02-013-138 | Плита перекрытия | П9-2 | 2990 | 850 | 120 | 0,75 | В22,5 | F200 | W6 | 0,30 | 57,3 |
02-013-139 | Плита перекрытия | П10-1 | 2990 | 1150 | 120 | 1,05 | В22,5 | F200 | W6 | 0,41 | 28,7 |
02-013-140 | Плита перекрытия | П10-2 | 2990 | 1150 | 120 | 1,05 | В22,5 | F200 | W6 | 0,41 | 74,6 |
02-013-141 | Плита перекрытия | П11-1 | 2990 | 1450 | 160 | 1,72 | В22,5 | F200 | W6 | 0,69 | 37,6 |
02-013-142 | Плита перекрытия | П11-2 | 2990 | 1450 | 160 | 1,72 | В22,5 | F200 | W6 | 0,69 | 49,4 |
02-013-143 | Плита перекрытия | П11-3 | 2990 | 1450 | 160 | 1,72 | В22,5 | F200 | W6 | 0,69 | 75,4 |
02-013-144 | Плита перекрытия | П12-1 | 2990 | 1800 | 180 | 2,40 | В22,5 | F200 | W6 | 0,96 | 61,9 |
02-013-145 | Плита перекрытия | П12-2 | 2990 | 1800 | 180 | 2,40 | В22,5 | F200 | W6 | 0,96 | 79,3 |
02-013-146 | Плита перекрытия | П12-3 | 2990 | 1800 | 180 | 2,40 | В22,5 | F200 | W6 | 0,96 | 106,9 |
02-013-147 | Плита перекрытия | П13-1 | 2990 | 2500 | 220 | 4,10 | В22,5 | F200 | W6 | 1,64 | 81,4 |
02-013-148 | Плита перекрытия | П13-2 | 2990 | 2500 | 220 | 4,10 | В22,5 | F200 | W6 | 1,64 | 105,1 |
02-013-149 | Плита перекрытия | П13-3 | 2990 | 2500 | 220 | 4,10 | В22,5 | F200 | W6 | 1,64 | 136,1 |
02-013-150 | Плита перекрытия | П13-4 | 2990 | 2500 | 220 | 4,10 | В22,5 | F200 | W6 | 1,64 | 167,5 |
02-013-151 | Плита перекрытия | П9д-1 | 590 | 850 | 120 | 0,15 | В22,5 | F200 | W6 | 0,06 | 4,4 |
02-013-152 | Плита перекрытия | П9д-2 | 590 | 850 | 120 | 0,15 | В22,5 | F200 | W6 | 0,06 | 16,9 |
02-013-153 | Плита перекрытия | П10д-1 | 590 | 1150 | 120 | 0,20 | В22,5 | F200 | W6 | 0,08 | 6,8 |
02-013-154 | Плита перекрытия | П10д-2 | 590 | 1150 | 120 | 0,20 | В22,5 | F200 | W6 | 0,08 | 8,6 |
02-013-155 | Плита перекрытия | П10д-3 | 590 | 1150 | 120 | 0,20 | В22,5 | F200 | W6 | 0,08 | 24,1 |
02-013-156 | Плита перекрытия | П11д-1 | 590 | 1450 | 160 | 0,35 | В22,5 | F200 | W6 | 0,14 | 9,4 |
02-013-157 | Плита перекрытия | П11д-2 | 590 | 1450 | 160 | 0,35 | В22,5 | F200 | W6 | 0,14 | 11,7 |
02-013-158 | Плита перекрытия | П11д-3 | 590 | 1450 | 160 | 0,35 | В22,5 | F200 | W6 | 0,14 | 25,6 |
02-013-159 | Плита перекрытия | П12д-1 | 590 | 1800 | 180 | 0,48 | В22,5 | F200 | W6 | 0,19 | 12,4 |
02-013-160 | Плита перекрытия | П12д-2 | 590 | 1800 | 180 | 0,48 | В22,5 | F200 | W6 | 0,19 | 15,8 |
02-013-161 | Плита перекрытия | П12д-3 | 590 | 1800 | 180 | 0,48 | В22,5 | F200 | W6 | 0,19 | 30,6 |
02-013-162 | Плита перекрытия | П13д-1 | 590 | 2500 | 220 | 0,80 | В22,5 | F200 | W6 | 0,32 | 27,2 |
02-013-163 | Плита перекрытия | П13д-2 | 590 | 2500 | 220 | 0,80 | В22,5 | F200 | W6 | 0,32 | 33,5 |
02-013-164 | Плита перекрытия | П13д-3 | 590 | 2500 | 220 | 0,80 | B22,5 | F200 | W6 | 0,32 | 42,0 |
02-013-165 | Плита днища | ПДТ1 | 2970 | 2120 | 380 | 3,2 | B22,5 | F200 | W6 | 1,26 | 146,8 |
02-013-166 | Плита днища | ПДТ2 | 2970 | 2420 | 380 | 3,5 | B22,5 | F200 | W6 | 1,39 | 170,8 |
02-013-167 | Плита днища | ПДТ3 | 2970 | 2800 | 450 | 4,7 | B22,5 | F200 | W6 | 1,87 | 220,2 |
02-013-168 | Плита днища | ПДТ4 | 2970 | 3100 | 450 | 5,0 | B22,5 | F200 | W6 | 2,00 | 265,5 |
02-013-169 | Плита днища | ПДТ5 | 1480 | 3500 | 360 | 3,3 | B22,5 | F200 | W6 | 1,33 | 130,6 |
02-013-170 | Плита днища | ПДТ6 | 1480 | 4100 | 360 | 3,8 | B22,5 | F200 | W6 | 1,50 | 156,2 |
02-013-171 | Плита днища | ПДТ7 | 1480 | 4700 | 360 | 4,2 | B22,5 | F200 | W6 | 1,70 | 182,2 |
02-013-172 | Плита днища | ПДТ8 | 1480 | 5300 | 400 | 5,5 | B22,5 | F200 | W6 | 2,20 | 219,6 |
02-013-173 | Плита стеновая | ПСТ1 | 2980 | 200 | 2450 | 2,9 | B22,5 | F200 | W6 | 1,16 | 175,8 |
02-013-174 | Плита стеновая | ПСТ2 | 2980 | 200 | 2750 | 3,2 | B22,5 | F200 | W6 | 1,30 | 200,4 |
02-013-175 | Плита стеновая | ПСТ3 | 2980 | 200 | 3350 | 4,5 | B22,5 | F200 | W6 | 1,80 | 296,0 |
02-013-176 | Плита стеновая | ПСТ4 | 2980 | 130 | 2120 | 2,0 | B22,5 | F200 | W6 | 0,82 | 107,4 |
02-013-177 | Плита стеновая | ПСТ4д | 580 | 130 | 2120 | 0,4 | B22,5 | F200 | W6 | 0,16 | 27,0 |
02-013-178 | Плита стеновая | ПСТ5 | 2980 | 150 | 2420 | 2,7 | B22,5 | F200 | W6 | 1,08 | 163,5 |
02-013-179 | Плита стеновая | ПСТ5д | 580 | 150 | 2420 | 0,5 | B22,5 | F200 | W6 | 0,21 | 34,2 |
02-013-180 | Плита перекрытия | ПТ1 | 2980 | 1800 | 130 | 1,6 | B22,5 | F200 | W6 | 0,65 | 58,5 |
02-013-181 | Плита перекрытия | ПТ2 | 2980 | 2100 | 150 | 2,2 | B22,5 | F200 | W6 | 0,88 | 67,3 |
02-013-182 | Плита перекрытия | ПТ3 | 2980 | 2500 | 160 | 2,9 | B22,5 | F200 | W6 | 1,14 | 103,1 |
02-013-183 | Плита перекрытия | ПТ4 | 2980 | 2800 | 180 | 3,6 | B22,5 | F200 | W6 | 1,45 | 116,7 |
02-013-184 | Плита перекрытия | ПТ5 | 1480 | 3400 | 230 | 2,4 | B22,5 | F200 | W6 | 0,96 | 136,9 |
02-013-185 | Плита перекрытия | ПТ6 | 1480 | 4000 | 260 | 3,2 | B22,5 | F200 | W6 | 1,28 | 177,0 |
02-013-186 | Плита перекрытия | ПТ7 | 1480 | 4600 | 300 | 4,2 | B22,5 | F200 | W6 | 1,68 | 219,1 |
02-013-187 | Плита перекрытия | ПТ1д | 590 | 1800 | 130 | 0,3 | B22,5 | F200 | W6 | 0,13 | 13,3 |
02-013-188 | Плита перекрытия | ПТ2д | 590 | 2100 | 150 | 0,4 | B22,5 | F200 | W6 | 0,17 | 15,0 |
02-013-189 | Плита перекрытия | ПТ3д | 590 | 2500 | 160 | 0,5 | B22,5 | F200 | W6 | 0,22 | 22,2 |
02-013-190 | Плита перекрытия | ПТ4д | 590 | 2800 | 180 | 0,7 | B22,5 | F200 | W6 | 0,28 | 24,5 |
02-013-191 | Плита перекрытия | ПТ5д | 590 | 3400 | 230 | 1,1 | B22,5 | F200 | W6 | 0,44 | 56,1 |
02-013-192 | Плита перекрытия | ПТ6д | 590 | 4000 | 260 | 1,5 | B22,5 | F200 | W6 | 0,59 | 75.6 |
02-013-193 | Плита перекрытия | ПТ7д | 590 | 4600 | 300 | 2,0 | B22,5 | F200 | W6 | 0,79 | 103,2 |
02-013-194 | Плита перекрытия | ПОТ1 | 2980 | 2100 | 180 | 2,5 | B22,5 | F200 | W6 | 1,01 | 88,5 |
02-013-195 | Плита перекрытия | ПОТ2 | 2980 | 2500 | 200 | 3,4 | B22,5 | F200 | W6 | 1,37 | 122,9 |
02-013-196 | Плита перекрытия | ПОТ3 | 2980 | 2800 | 220 | 4,3 | B22,5 | F200 | W6 | 1,70 | 160,3 |
02-013-197 | Плита перекрытия | ПОТ4 | 1480 | 3400 | 260 | 2,6 | B22,5 | F200 | W6 | 1,04 | 162,6 |
02-013-198 | Плита перекрытия | ПОТ5 | 1480 | 4000 | 350 | 4,1 | B22,5 | F200 | W6 | 1,65 | 207,7 |
02-013-199 | Плита перекрытия | ПОТ6 | 1480 | 4600 | 400 | 5,4 | B22,5 | F200 | W6 | 2,17 | 243,9 |
02-013-200 | Плита перекрытия | ПОТ7 | 1480 | 2800 | 240 | 1,8 | B22,5 | F200 | W6 | 0,70 | 109,2 |
02-013-201 | Плита перекрытия | ПОТ8 | 1480 | 3400 | 260 | 2,4 | B22,5 | F200 | W6 | 0,96 | 163,4 |
02-013-202 | Плита перекрытия | ПОТ9 | 1480 | 4000 | 350 | 3,8 | B22,5 | F200 | W6 | 1,52 | 208,1 |
02-013-203 | Плита перекрытия | ПОТ10 | 1480 | 4600 | 400 | 5,2 | B22,5 | F200 | W6 | 2,06 | 245,3 |
02-013-204 | Прогон | ПРТ1 | 2980 | 420 | 500 | 1,57 | B22,5 | F200 | W6 | 0,63 | 156,6 |
02-013-205 | Прогон | ПРТ1т | 2980 | 420 | 500 | 1,57 | B22,5 | F200 | W6 | 0,63 | 159,9 |
02-013-206 | Прогон | ПРТ2 | 2980 | 420 | 500 | 1,57 | B22,5 | F200 | W6 | 0,63 | 108,9 |
02-013-207 | Прогон | ПРТ2т | 2980 | 420 | 500 | 1,57 | B22,5 | F200 | W6 | 0,63 | 112,1 |
02-013-208 | Балка | БТ1 | 2200 | 200 | 300 | 0,33 | B22,5 | F200 | W6 | 0,13 | 27,8 |
02-013-209 | Балка | БТ2 | 2500 | 500 | 500 | 1,20 | B22,5 | F200 | W6 | 0,46 | 93,1 |
02-013-210 | Балка | БТ3 | 2800 | 500 | 500 | 1,30 | B22,5 | F200 | W6 | 0,52 | 102,3 |
02-013-211 | Балка | БТ4 | 3400 | 500 | 600 | 1,90 | B22,5 | F200 | W6 | 0,76 | 171,3 |
02-013-212 | Балка | БТ5 | 4000 | 500 | 700 | 2,50 | B22,5 | F200 | W6 | 1,00 | 257,1 |
02-013-213 | Балка | БТ6 | 4600 | 500 | 800 | 3,30 | B22,5 | F200 | W6 | 1,33 | 329,4 |
02-013-214 | Стойка | СТ1 | 300 | 500 | 2180 | 0,88 | B22,5 | F200 | W6 | 0,35 | 56,2 |
02-013-215 | Стойка | СТ2 | 300 | 500 | 2780 | 1,10 | B22,5 | F200 | W6 | 0,44 | 61,8 |
