Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

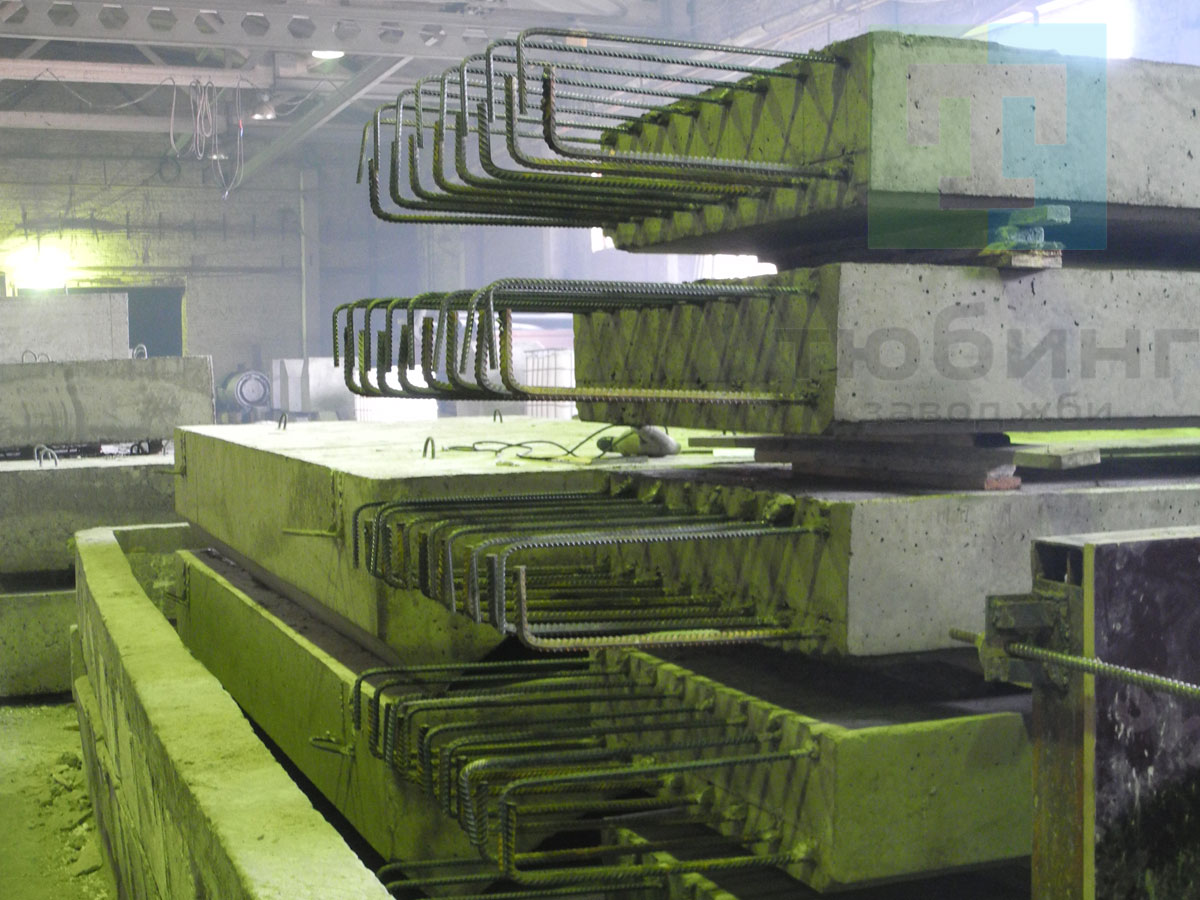

Переходные плитыЦены действительны с 01.01.2019г.


   Завод ЖБИ Тюбинг выпускает блоки переходных плит и лежней по серии 3.503-41, выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.

   Блоки переходных плит разработаны 2- типов: сборные и сборно-монолитные длиной 4, 6, 8 м.
Толщина переходных плит для всех типов унифицирована и зависит только от длины плиты.

   Нижняя часть сборно-монолитных плит состоит из сборных железобетонных блоков шириной 98 см (П3-L) и 124 см (П4-L), которые армируются одной сеткой, расположенной внизу плиты. Эти блоки являются опалубкой для монолитной части. Швы между блоками заполняются бетоном в процессе укладки верхней монолитной части.
   Сборные переходные плиты состоят из блоков шириной 98 см (П1-L) и 124 см (П2-L), которые армируются двумя сетками и объединяются между собой шпоночным швом с постановкой спирали из проволоки диаметром 3 мм.
   Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.

   Блоки лежней разработаны 5-ти типов в зависимости от длины.
Конструкция лежня одинакова для плит всех типов и пролетов, длина блоков лежней не превышает 5,85 м.

   Для изготовления конструкций сопряжения применяется гидротехнический бетон по прочности на сжатие В22,5. Для районов строительства со среднемесячной температурой или более холодного месяца минус 15°С и выше разрешается применение бетона В15.
   Возможно изготовление конструкций с использованием бетонов с испытанием в хлористых солях.

   В качестве рабочей арматуры применены стержни периодического профиля из стали класса A-III.

   Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

   Цены на блоки переходных плит и лежней по серии 3.503-41, вып. 2 указаны с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-050-0001 Плита П1-4 4000 980 250 2,35 B22,5 F200 W4 0,94 76,0
01-050-0002 Плита П1-6 6000 980 300 4,25 B22,5 F200 W4 1,7 158,0
01-050-0003 Плита П1-8 8000 980 400 7,7 B22,5 F200 W4 3,1 252,1
01-050-0004 Плита П2-4 4000 1240 250 3,0 B22,5 F200 W4 1,2 97,0
01-050-0005 Плита П2-6 6000 1240 300 5,5 B22,5 F200 W4 2,2 200,5
01-050-0006 Плита П2-8 8000 1240 400 10,3 B22,5 F200 W4 4,1 320,5
01-050-0007 Плита П3-4 4000 980 150 1,4 B22,5 F200 W4 0,57 58,5
01-050-0008 Плита П3-6 6000 980 200 2,9 B22,5 F200 W4 1,15 127,6
01-050-0009 Плита П3-8 8000 980 200 3,9 B22,5 F200 W4 1,54 202,1
01-050-0010 Плита П4-4 4000 1240 150 1,8 B22,5 F200 W4 0,73 72,2
01-050-0011 Плита П4-6 6000 1240 200 3,7 B22,5 F200 W4 1,47 160,5
01-050-0012 Плита П4-8 8000 1240 200 4,9 B22,5 F200 W4 1,96 256,3
01-050-0013 Лежень Л-1 4150 630 500 2,5 B22,5 F200 W4 1,00 103,5
01-050-0014 Лежень Л-2 4650 630 500 2,9 B22,5 F200 W4 1,15 114,5
01-050-0015 Лежень Л-3 5650 630 500 3,6 B22,5 F200 W4 1,45 137,9
01-050-0016 Лежень Л-4 6500 630 500 4,3 B22,5 F200 W4 1,70 162,2
01-050-0017 Лежень Л-5 6350 630 500 3,52 B22,5 F200 W4 1,41 148,8
01-050-0018 Плита ПК1-4-50° 4820 980 250 2,35 B22,5 F200 W4 0,94 58,7
01-050-0019 Плита ПК1-4-55° 4690 980 250 2,35 B22,5 F200 W4 0,94 58,3
01-050-0020 Плита ПК1-4-60° 4570 980 250 2,35 B22,5 F200 W4 0,94 58,1
01-050-0021 Плита ПК1-4-65° 4460 980 250 2,35 B22,5 F200 W4 0,94 57,9
01-050-0022 Плита ПК1-4-75° 4260 980 250 2,35 B22,5 F200 W4 0,94 57,6
01-050-0023 Плита ПК1-6-50° 6820 980 300 4,25 B22,5 F200 W4 1,70 131,9
01-050-0024 Плита ПК1-6-55° 6690 980 300 4,25 B22,5 F200 W4 1,70 131,3
01-050-0025 Плита ПК1-6-60° 6570 980 300 4,25 B22,5 F200 W4 1,70 130,9
01-050-0026 Плита ПК1-6-65° 6460 980 300 4,25 B22,5 F200 W4 1,70 130,6
01-050-0027 Плита ПК1-6-75° 6260 980 300 4,25 B22,5 F200 W6 1,70 130,1
01-050-0028 Плита ПК1-8-50° 8820 980 400 7,65 B22,5 F200 W4 3,06 217,0
01-050-0029 Плита ПК1-8-55° 8690 980 400 7,65 B22,5 F200 W4 3,06 216,2
01-050-0030 Плита ПК1-8-60° 8570 980 400 7,65 B22,5 F200 W4 3,06 215,8
01-050-0031 Плита ПК1-8-65° 8460 980 400 7,65 B22,5 F200 W4 3,06 215,4
01-050-0032 Плита ПК1-8-75° 8260 980 400 7,65 B22,5 F200 W4 3,06 214,8
01-050-0033 Плита ПК2-4-50° 5040 1240 250 3,0 B22,5 F200 W4 1,2 74,1
01-050-0034 Плита ПК2-4-55° 4870 1240 250 3,0 B22,5 F200 W4 1,2 73,7
01-050-0035 Плита ПК2-4-60° 4720 1240 250 3,0 B22,5 F200 W4 1,2 73,3
01-050-0036 Плита ПК2-4-65° 4580 1240 250 3,0 B22,5 F200 W4 1,2 73,0
01-050-0037 Плита ПК2-4-75° 4340 1240 250 3,0 B22,5 F200 W4 1,2 72,7
01-050-0038 Плита ПК2-6-50° 7040 1240 300 5,5 B22,5 F200 W4 2,2 165,7
01-050-0039 Плита ПК2-6-55° 6870 1240 300 5,5 B22,5 F200 W4 2,2 165,1
01-050-0040 Плита ПК2-6-60° 6720 1240 300 5,5 B22,5 F200 W4 2,2 164,5
01-050-0041 Плита ПК2-6-65° 6580 1240 300 5,5 B22,5 F200 W4 2,2 164,1
01-050-0042 Плита ПК2-6-75° 6340 1240 300 5,5 B22,5 F200 W4 2,26 163,5
01-050-0043 Плита ПК2-8-50° 9040 1240 400 10,3 B22,5 F200 W4 4,1 274,3
01-050-0044 Плита ПК2-8-55° 8870 1240 400 10,3 B22,5 F200 W4 4,1 272,8
01-050-0045 Плита ПК2-8-60° 8720 1240 400 10,3 B22,5 F200 W4 4,1 272,7
01-050-0046 Плита ПК2-8-65° 8580 1240 400 10,3 B22,5 F200 W4 4,1 272,0
01-050-0047 Плита ПК2-8-75° 8340 1240 400 10,3 B22,5 F200 W4 4,1 271,3
01-050-0048 Плита ПК3-4-50° 4820 980 150 1,4 B22,5 F200 W4 0,58 59,6
01-050-0049 Плита ПК3-4-55° 4690 980 150 1,4 B22,5 F200 W4 0,58 59,3
01-050-0050 Плита ПК3-4-60° 4570 980 150 1,4 B22,5 F200 W4 0,58 59,0
01-050-0051 Плита ПК3-4-65° 4460 980 150 1,4 B22,5 F200 W4 0,58 58,8
01-050-0052 Плита ПК3-4-75° 4260 980 150 1,4 B22,5 F200 W4 0,58 58,5
01-050-0053 Плита ПК3-6-50° 6820 980 200 2,9 B22,5 F200 W4 1,16 129,5
01-050-0054 Плита ПК3-6-55° 6690 980 200 2,9 B22,5 F200 W4 1,16 129,0
01-050-0055 Плита ПК3-6-60° 6570 980 200 2,9 B22,5 F200 W4 1,16 128,6
01-050-0056 Плита ПК3-6-65° 6460 980 200 2,9 B22,5 F200 W4 1,16 128,3
01-050-0057 Плита ПК3-6-75° 6260 980 200 2,9 B22,5 F200 W4 1,16 127,8
01-050-0058 Плита ПК3-8-50° 8820 980 200 3,9 B22,5 F200 W4 1,54 204,6
01-050-0059 Плита ПК3-8-55° 8690 980 200 3,9 B22,5 F200 W4 1,54 203,8
01-050-0060 Плита ПК3-8-60° 8570 980 200 3,9 B22,5 F200 W4 1,54 203,3
01-050-0061 Плита ПК3-8-65° 8460 980 200 3,9 B22,5 F200 W4 1,54 203,0
01-050-0062 Плита ПК3-8-75° 8260 980 200 3,9 B22,5 F200 W4 1,54 202,3
01-050-0063 Плита ПК4-4-50° 5040 1240 150 1,8 B22,5 F200 W4 0,73 73,8
01-050-0064 Плита ПК4-4-55° 4870 1240 150 1,8 B22,5 F200 W4 0,73 73,3
01-050-0065 Плита ПК4-4-60° 4720 1240 150 1,8 B22,5 F200 W4 0,73 73,0
01-050-0066 Плита ПК4-4-65° 4580 1240 150 1,8 B22,5 F200 W4 0,73 72,7
01-050-0067 Плита ПК4-4-75° 4340 1240 150 1,8 B22,5 F200 W4 0,73 72,3
01-050-0068 Плита ПК4-6-50° 7040 1240 200 3,7 B22,5 F200 W4 1,47 162,7
01-050-0069 Плита ПК4-6-55° 6870 1240 200 3,7 B22,5 F200 W4 1,47 162,1
01-050-0070 Плита ПК4-6-60° 6720 1240 200 3,7 B22,5 F200 W4 1,47 161,6
01-050-0071 Плита ПК4-6-65° 6580 1240 200 3,7 B22,5 F200 W4 1,47 161,2
01-050-0072 Плита ПК4-6-75° 6340 1240 200 3,7 B22,5 F200 W4 1,47 160,6
01-050-0073 Плита ПК4-8-50° 9040 1240 200 4,9 B22,5 F200 W4 1,96 259,3
01-050-0074 Плита ПК4-8-55° 8870 1240 200 4,9 B22,5 F200 W4 1,96 258,4
01-050-0075 Плита ПК4-8-60° 8720 1240 200 4,9 B22,5 F200 W4 1,96 257,7
01-050-0076 Плита ПК4-8-65° 8580 1240 200 4,9 B22,5 F200 W4 1,96 257,1
01-050-0077 Плита ПК4-8-75° 8340 1240 200 4,9 B22,5 F200 W4 1,96 256,4
