Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.



Цены действительны с 01.01.2019г.

.

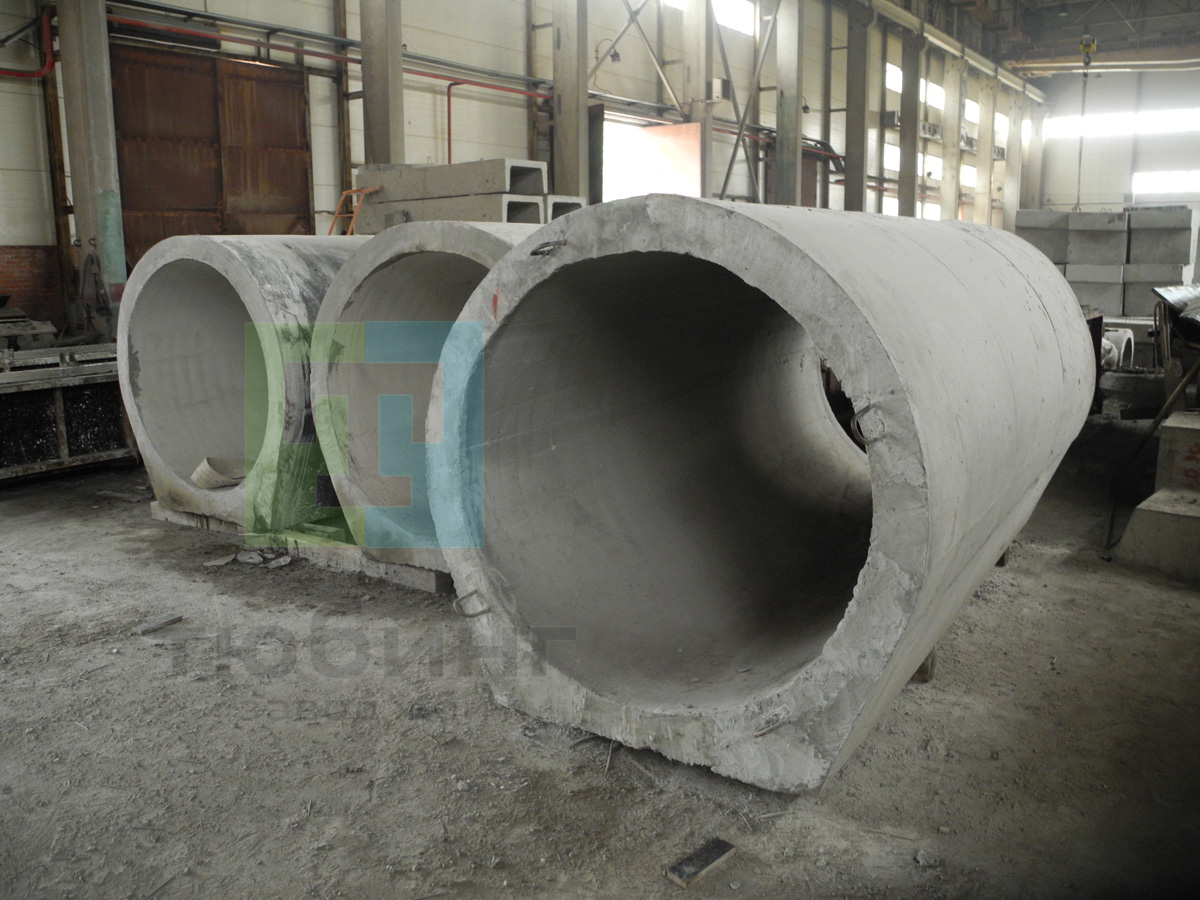

     ZKP_200_3_300.jpgЗавод ЖБИ Тюбинг выпускает сборные железобетонные звенья труб по шифру 2175РЧ, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях в районах с расчетной сейсмичностью до 9 баллов.
     Конструкция звеньев одинаковая как для труб под железную, так и под автомобильную дороги.

     Блоки труб включают: стенки откосные оголовков, блоков фундаментов под откосные стенки, железобетонные и бетонные блоки фундаментов под звенья труб.

     Материал звеньев, откосных стенок и железобетонных блоков фундаментов -  конструкционный тяжелый бетон по ГОСТ 26633-91 класса В30 по прочности на сжатие.
     Материал бетонных блоков фундаментов -  конструкционный тяжелый бетон по ГОСТ 26633-91 класса В20.
     Марка по водонепроницаемости - W6, марка бетона по морозостойкости назначается в зависимости от среднемесячной температуры наиболее холодного месяца в районе строительства.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

     В качестве рабочей арматуры для звеньев принята арматура периодического профиля по ГОСТ 5781-82 из низколегированной горячекатаной стали класса А-III марка 25Г2С.
В качестве конструктивной принята арматура по ГОСТ 5781-82 из углеродистой горячекатаной стали А-I марки Ст3сп по ГОСТ 380-2005.

     В качестве рабочей арматуры откосных стенок и железобетонных блоков фундаментов используется гладкая арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали А-I марки Ст3сп по ГОСТ 380-2005.
     Для монтажных петель применяется арматурная сталь по ГОСТ 5781-82 класса А-I марки Ст3сп или Ст3пс по ГОСТ 380-2005.

     Все блоки имеют марку. Марка блока состоит из одной или двух буквенно-цифровых групп, разделенных дефисом. Первая группа содержит наименование блок, его типоразмер и основную геометрическую характеристику в см;   вторая группа обозначение применения: климатические условия - суровые (F), повышенная агрессивность среды (О).

     Цены на элементы трубопереездов по шифру 2175РЧ указаны с учетом НДС, без учета доставки. Стоимость изделий может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.


Номенклатура элементов трубопереездов по шифру 2175РЧ


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-016-0001 Звено средней части ЗКП100.1.100 1000 1200 1210 1,0 B30 F200 W6 0,40 35
01-016-0002 Звено средней части ЗКП100.1.200 2000 1200 1210 2,0 B30 F200 W6 0,80 64
01-016-0003 Звено средней части ЗКП100.1.300 3000 1200 1210 3,0 B30 F200 W6 1,20 94
01-016-0004 Звено средней части ЗКП100.2.100 1000 1240 1250 1,2 B30 F200 W6 0,48 37
01-016-0005 Звено средней части ЗКП100.2.200 2000 1240 1250 2,4 B30 F200 W6 0,96 72
01-016-0006 Звено средней части ЗКП100.2.300 3000 1240 1250 3,6 B30 F200 W6 1,44 107
01-016-0007 Звено средней части ЗКП125.1.100 1000 1490 1500 1,6 B30 F200 W6 0,61 45
01-016-0008 Звено средней части ЗКП125.1.200 2000 1490 1500 3,1 B30 F200 W6 1,22 83
01-016-0009 Звено средней части ЗКП125.1.300 3000 1490 1500 4,6 B30 F200 W6 1,83 124
01-016-0010 Звено средней части ЗКП125.2.100 1000 1530 1540 1,8 B30 F200 W6 0,69 50
01-016-0011 Звено средней части ЗКП125.2.200 2000 1530 1540 3,5 B30 F200 W6 1,38 99
01-016-0012 Звено средней части ЗКП125.2.300 3000 1530 1540 5,2 B30 F200 W6 2,07 148
01-016-0013 Звено средней части ЗКП125.3.100 1000 1610 1620 2,3 B30 F200 W6 0,90 75
01-016-0014 Звено средней части ЗКП125.3.200 2000 1610 1620 4,5 B30 F200 W6 1,80 148
01-016-0015 Звено средней части ЗКП125.3.300 3000 1610 1620 6,8 B30 F200 W6 2,70 221
01-016-0016 Звено средней части ЗКП150.1.100 1000 1780 1790 2,2 B30 F200 W6 0,85 60
01-016-0017 Звено средней части ЗКП150.1.200 2000 1780 1790 4,3 B30 F200 W6 1,70 110
01-016-0018 Звено средней части ЗКП150.1.300 3000 1780 1790 6,4 B30 F200 W6 2,55 163
01-016-0019 Звено средней части ЗКП150.2.100 1000 1820 1830 2,4 B30 F200 W6 0,95 70
01-016-0020 Звено средней части ЗКП150.2.200 2000 1820 1830 4,8 B30 F200 W6 1,90 140
01-016-0021 Звено средней части ЗКП150.2.300 3000 1820 1830 7,1 B30 F200 W6 2,85 209
01-016-0022 Звено средней части ЗКП150.3.100 1000 1940 1950 3,3 B30 F200 W6 1,31 106
01-016-0023 Звено средней части ЗКП150.3.200 2000 1940 1950 6,6 B30 F200 W6 2,62 211
01-016-0024 Звено средней части ЗКП150.3.300 3000 1940 1950 9,8 B30 F200 W6 3,93 314
01-016-0025 Звено средней части ЗКП200.1.100 1000 2320 2330 3,3 B30 F200 W6 1,32 125
01-016-0026 Звено средней части ЗКП200.1.200 2000 2320 2330 6,6 B30 F200 W6 2,64 241
01-016-0027 Звено средней части ЗКП200.1.300 3000 2320 2330 9,9 B30 F200 W6 3,96 358
01-016-0028 Звено средней части ЗКП200.2.100 1000 2400 2410 4,2 B30 F200 W6 1,61 140
01-016-0029 Звено средней части ЗКП200.2.200 2000 2400 2410 8,1 B30 F200 W6 3,22 274
01-016-0030 Звено средней части ЗКП200.2.300 3000 2400 2410 12,1 B30 F200 W6 4,83 407
01-016-0031 Звено средней части ЗКП200.3.100 1000 2480 2490 4,8 B30 F200 W6 1,91 265
01-016-0032 Звено средней части ЗКП200.3.200 2000 2480 2490 9,6 B30 F200 W6 3,82 522
01-016-0033 Звено средней части ЗКП200.3.300 3000 2480 2490 14,3 B30 F200 W6 5,73 778
01-016-0034 Звено оголовка цилиндрическое ЗКПЦ100 1700 1220 1610 2,5 B30 F200 W6 0,98 66
01-016-0035 Звено оголовка цилиндрическое ЗКПЦ125 1700 1510 1900 3,6 B30 F200 W6 1,43 83
01-016-0036 Звено оголовка цилиндрическое ЗКПЦ150 1700 1800 2190 4,9 B30 F200 W6 1,96 109
01-016-0037 Звено оголовка цилиндрическое ЗКПЦ200 1700 2340 2730 7,5 B30 F200 W6 2,99 210
01-016-0038 Звено оголовка коническое ЗКПК100 1700 1420 1710 2,7 B30 F200 W6 1,09 70
01-016-0039 Звено оголовка коническое ЗКПК125 1700 1760 2050 4,0 B30 F200 W6 1,60 89
01-016-0040 Звено оголовка коническое ЗКПК150 1700 2100 2390 5,5 B30 F200 W6 2,21 117
01-016-0041 Звено оголовка коническое ЗКПК200 1700 2740 3030 8,5 B30 F200 W6 3,40 226
01-016-0042 Стенка откосная СТ4п(л) 2700 300 3030 4,4 B30 F200 W6 1,75 75
01-016-0043 Стенка откосная СТ5п(л) 1850 300 2270 2,2 B30 F200 W6 0,89 39
01-016-0044 Стенка откосная СТ6п(л) 2200 300 2470 2,9 B30 F200 W6 1,15 47
01-016-0045 Стенка откосная СТ7п(л) 3220 300 3110 5,2 B30 F200 W6 2,08 94
01-016-0046 Стенка откосная СТ1п(л) 1890 300 3610 3,8 B30 F200 W6 1,52 73
01-016-0047 Стенка откосная СТ2п(л) 2770 300 4150 6,5 B30 F200 W6 2,59 122
01-016-0048 Стенка откосная СТ3п(л) 1750 300 2790 2,8 B30 F200 W6 1,13 50
01-016-0049 Блок фундамента Ф1 1250 1500 200 1,0 B30 F200 W6 0,38 21
01-016-0050 Блок фундамента Ф2 1250 2010 200 1,3 B30 F200 W6 0,50 27
01-016-0051 Блок фундамента Ф4 1500 1500 200 1,1 B30 F200 W6 0,45 24
01-016-0052 Блок фундамента Ф5 1500 2010 200 1,5 B30 F200 W6 0,60 31
01-016-0053 Блок фундамента Ф6 2010 2010 200 2,0 B30 F200 W6 0,81 39
01-016-0054 Блок фундамента Ф7 1700 1520 700 4,0 B20 F100 W6 1,67 6
01-016-0055 Блок фундамента Ф8 1700 1860 700 4,6 B20 F100 W6 1,92 9
01-016-0056 Блок фундамента Ф9 1700 2200 700 5,9 B20 F100 W6 2,43 9
01-016-0057 Блок фундамента Ф10 1700 2840 700 7,6 B20 F100 W6 3,15 18
01-016-0058 Блок фундамента Ф11 950 500 200 0,3 B30 F200 W6 0,10 6
01-016-0059 Блок фундамента Ф12 1900 500 200 0,5 B30 F200 W6 0,19 11
01-016-0060 Блок фундамента Ф13 2400 500 200 0,6 B30 F200 W6 0,24 13
01-016-0061 Блок фундамента Ф1.300 3000 1200 700 5,8 B20 F100 W6 2,40 8
01-016-0062 Блок фундамента Ф1.400 4010 1200 700 7,7 B20 F100 W6 3,20 16
01-016-0063 Блок фундамента Ф2.300 3000 1500 700 7,1 B20 F100 W6 2,97 12
01-016-0064 Блок фундамента Ф2.400 4010 1500 700 9,5 B20 F100 W6 3,96 20
01-016-0065 Блок фундамента Ф3.300 3000 1900 700 8,9 B20 F100 W6 3,69 16
01-016-0066 Блок фундамента Ф3.400 4010 1900 700 11,8 B20 F100 W6 4,92 33
01-016-0067 Блок фундамента Ф4.300 3000 2500 700 11,6 B20 F100 W6 4,83 33
01-016-0068 Блок фундамента Ф4.400 4010 2500 700 15,5 B20 F100 W6 6,44 44
01-016-0069 Блок экрана БЭ1 2000 700 1200 2,5 B30 F200 W6 1,00 35
01-016-0070 Блок экрана БЭ2 3000 700 1200 3,8 B30 F200 W6 1,50 57
01-016-0071 Блок экрана БЭ3 4000 700 1200 5,0 B30 F200 W6 2,00 76
