Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Цены действительны с 01.06.2021г.

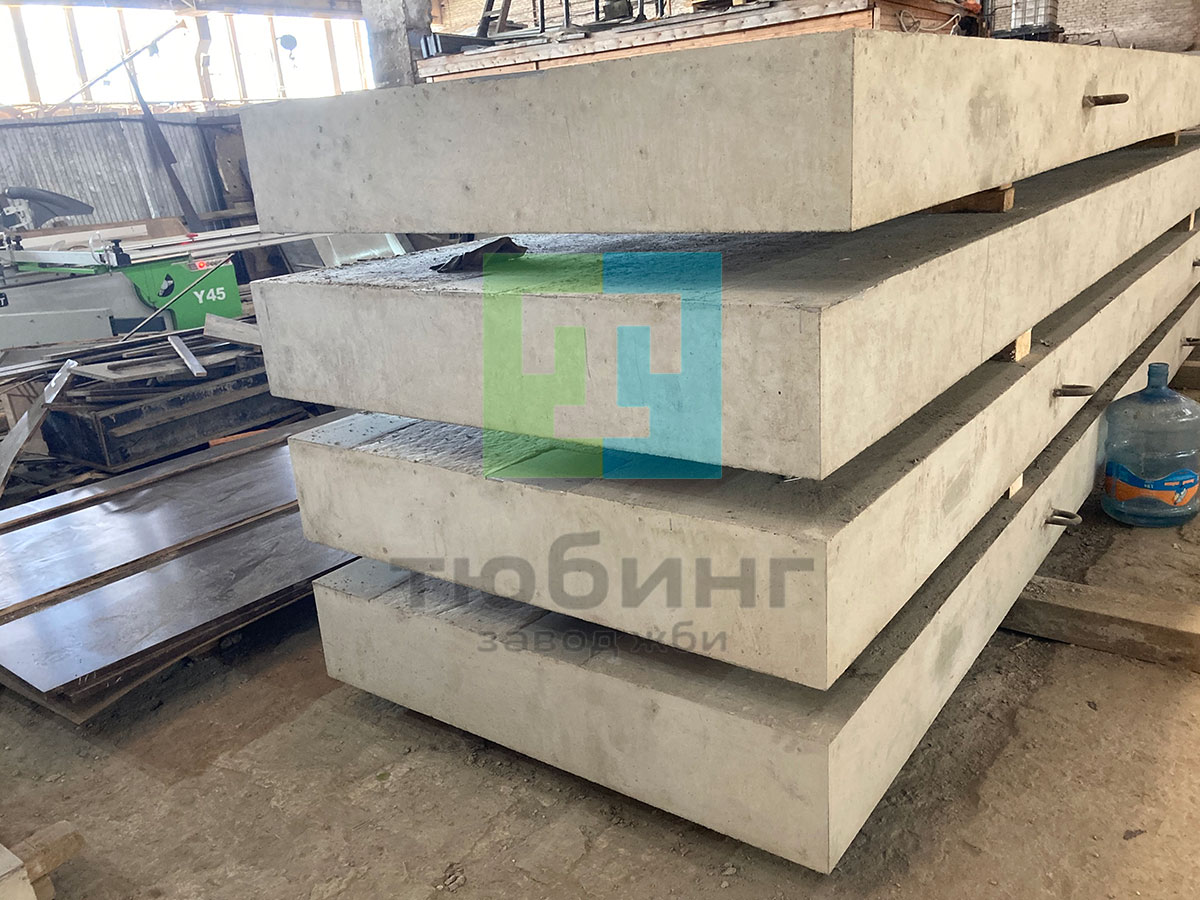

     Плиты безбалластного мостового полотна по шифру 897Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты безбалластного мостового полотна по шифру 897 выпуск 1-2 и выпуск 1-3, предназначенные для применения на металлических пролетных строениях, эксплуатируемых и вновь строящихся железнодорожных мостов, в районах сейсмичностью не более 6 баллов, расположенных на прямых участках пути с уклоном не более 0,004.
     Плиты по выпуску 1-2 применяются в районах со средней температурой наружного воздуха наиболее холодного месяца выше минус 10⁰С (умеренные условия) и ниже минус 10⁰С (суровые климатические условия).
     Плиты по выпуску 1-3 применяются в районах со средней температурой наружного воздуха наиболее холодного месяца ниже минус 40⁰С с обеспеченностью 0,92 (особо суровые климатические условия).

     Плита безбалластного мостового полотна представляет собой плоский железобетонный элемент, верхняя поверхность которого выполняется двухскатной с уклоном в полевые стороны. На верхней поверхности расположены опорные площадки под рельсы и охранные уголки. Плита имеет систему сквозных отверстий для прикрепления рельсов, охранных уголков к плите и самой плиты к верхним поясам балок пролетного строения.
     По верхней поверхности плиты, кроме того, расположены горизонтальные выступающие вверх площадки для размещения уплотнителей и опорных шайб элементов крепления плиты к балкам. Размеры этих площадок назначены таким образом, чтобы в их пределах могло расположиться овальное отверстие для всего рассмотренного в документации диапазона расстояний между осями главных (продольных) балок пролетного строения.

     Плиты разработаны двух ступеней по несущей способности:
- для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
- для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 и 2400 мм.

     Плиты изготавливаются из конструкционного тяжелого бетона со средней плотностью от 2200 до 2500 кг/м3:
В40 – для плит, предназначенных для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
В60 – для плит, предназначенных для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 и 2400 мм.
     Марка бетона по водонепроницаемости должна быть не ниже W6, по морозостойкости - в зависимости от климатических условий района эксплуатации не ниже F200 для умеренных и F300 для суровых и особо суровых климатических условий.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.

     Конструкция арматурного каркаса состоит из двух рядов стержней периодического профиля, расположенных в верхней и нижней (в период эксплуатации) зонах плиты, объединенных вертикальными ветвями хомутов в пространственный каркас.
     В качестве рабочей принята арматура по ГОСТ 5781-82 периодического профиля из горячекатаной стали класса А-III марки 25Г2С (вып.1-2), класса Ас-II марки 10ГТ (для особо суровых климатических условий, вып.1-3), для конструктивной арматуры и хомутов приняты гладкие стержни из стали класса A-I марки СтЗсп.
     Стержни в каркасах и сетках соединяются с помощью контактной сварки по ГОСТ 14098-85 или вязальной проволокой.
     Применение дуговой сварки электродами не допускается.

     Марка плит состоит из двух буквенно-цифровых групп, разделенных дефисом:
- I группа содержит сокращенное название плиты и ее типоразмер (геометрическую характеристику и несущую способность);
- II группа содержит указания по применению.

П1-190 - плита из обычного железобетона длиной (вдоль оси пути) 1390мм, 190 см - расстояние между осями главных (продольных) балок.
П1-190F - то же для суровых климатических условий (марка по морозостойкости F300).
П1-190М - то же для особо суровых климатических условий (районы, со средней температурой наиболее холодной пятидневки ниже минус 40°с с обеспеченностью 0,92).

     Цены на железобетонные плиты безбалластного мостового полотна по шифру 897 указаны с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.


Номенклатура изделий по шифру 897


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-044-0001 Плита безбалластного мостового полотна П1-180 3200 1390 209 1,8 B40 F200 W6 0,72 203
01-044-0002 Плита безбалластного мостового полотна П1-190 3200 1390 209 1,8 B40 F200 W6 0,72 203
01-044-0003 Плита безбалластного мостового полотна П1-200 3200 1390 209 1,8 B40 F200 W6 0,72 203
01-044-0004 Плита безбалластного мостового полотна П1-210 3200 1390 209 1,8 B60 F200 W6 0,72 400
01-044-0005 Плита безбалластного мостового полотна П1-220 3200 1390 209 1,8 B60 F200 W6 0,72 400
01-044-0006 Плита безбалластного мостового полотна П1-230 3200 1390 209 1,8 B60 F200 W6 0,72 400
01-044-0007 Плита безбалластного мостового полотна П1-240 3200 1390 209 1,8 B60 F200 W6 0,72 400
01-044-0008 Плита безбалластного мостового полотна П2-180 3200 1490 209 1,9 B40 F200 W6 0,77 217
01-044-0009 Плита безбалластного мостового полотна П2-190 3200 1490 209 1,9 B40 F200 W6 0,77 217
01-044-0010 Плита безбалластного мостового полотна П2-200 3200 1490 209 1,9 B40 F200 W6 0,77 217
01-044-0011 Плита безбалластного мостового полотна П2-210 3200 1490 209 1,9 B60 F200 W6 0,77 404
01-044-0012 Плита безбалластного мостового полотна П2-220 3200 1490 209 1,9 B60 F200 W6 0,77 404
01-044-0013 Плита безбалластного мостового полотна П2-230 3200 1490 209 1,9 B60 F200 W6 0,77 404
01-044-0014 Плита безбалластного мостового полотна П2-240 3200 1490 209 1,9 B60 F200 W6 0,77 404
01-044-0015 Плита безбалластного мостового полотна П3-180 3200 1890 209 2,5 B40 F200 W6 0,98 268
01-044-0016 Плита безбалластного мостового полотна П3-190 3200 1890 209 2,5 B40 F200 W6 0,98 268
01-044-0017 Плита безбалластного мостового полотна П3-200 3200 1890 209 2,5 B40 F200 W6 0,98 268
01-044-0018 Плита безбалластного мостового полотна П3-210 3200 1890 209 2,5 B60 F200 W6 0,98 534
01-044-0019 Плита безбалластного мостового полотна П3-220 3200 1890 209 2,5 B60 F200 W6 0,98 534
01-044-0020 Плита безбалластного мостового полотна П3-230 3200 1890 209 2,5 B60 F200 W6 0,98 534
01-044-0021 Плита безбалластного мостового полотна П3-240 3200 1890 209 2,5 B60 F200 W6 0,98 534
01-044-0022 Плита безбалластного мостового полотна П4-180 3200 1990 209 2,6 B40 F200 W6 1,03 285
01-044-0023 Плита безбалластного мостового полотна П4-190 3200 1990 209 2,6 B40 F200 W6 1,03 285
01-044-0024 Плита безбалластного мостового полотна П4-200 3200 1990 209 2,6 B40 F200 W6 1,03 285
01-044-0025 Плита безбалластного мостового полотна П4-210 3200 1990 209 2,6 B60 F200 W6 1,03 538
01-044-0026 Плита безбалластного мостового полотна П4-220 3200 1990 209 2,6 B60 F200 W6 1,03 538
01-044-0027 Плита безбалластного мостового полотна П4-230 3200 1990 209 2,6 B60 F200 W6 1,03 538
01-044-0028 Плита безбалластного мостового полотна П4-240 3200 1990 209 2,6 B60 F200 W6 1,03 538
01-044-0029 Плита безбалластного мостового полотна П1-180М 3200 1390 209 1,8 B40 F300 W6 0,72 203
01-044-0030 Плита безбалластного мостового полотна П1-190М 3200 1390 209 1,8 B40 F300 W6 0,72 203
01-044-0031 Плита безбалластного мостового полотна П1-200М 3200 1390 209 1,8 B40 F300 W6 0,72 203
01-044-0032 Плита безбалластного мостового полотна П1-210М 3200 1390 209 1,8 B60 F300 W6 0,72 400
01-044-0033 Плита безбалластного мостового полотна П1-220М 3200 1390 209 1,8 B60 F300 W6 0,72 400
01-044-0034 Плита безбалластного мостового полотна П1-230М 3200 1390 209 1,8 B60 F300 W6 0,72 400
01-044-0035 Плита безбалластного мостового полотна П2-180М 3200 1490 209 1,9 B40 F300 W6 0,77 217
01-044-0036 Плита безбалластного мостового полотна П2-190М 3200 1490 209 1,9 B40 F300 W6 0,77 217
01-044-0037 Плита безбалластного мостового полотна П2-200М 3200 1490 209 1,9 B40 F300 W6 0,77 217
01-044-0038 Плита безбалластного мостового полотна П2-210М 3200 1490 209 1,9 B60 F300 W6 0,77 404
01-044-0039 Плита безбалластного мостового полотна П2-220М 3200 1490 209 1,9 B60 F300 W6 0,77 404
01-044-0040 Плита безбалластного мостового полотна П2-230М 3200 1490 209 1,9 B60 F300 W6 0,77 404
01-044-0041 Плита безбалластного мостового полотна П3-180М 3200 1890 209 2,5 B40 F300 W6 0,98 268
01-044-0042 Плита безбалластного мостового полотна П3-190М 3200 1890 209 2,5 B40 F300 W6 0,98 268
01-044-0043 Плита безбалластного мостового полотна П3-200М 3200 1890 209 2,5 B40 F300 W6 0,98 268
01-044-0044 Плита безбалластного мостового полотна П3-210М 3200 1890 209 2,5 B60 F300 W6 0,98 534
01-044-0045 Плита безбалластного мостового полотна П3-220М 3200 1890 209 2,5 B60 F300 W6 0,98 534
01-044-0046 Плита безбалластного мостового полотна П3-230М 3200 1890 209 2,5 B60 F300 W6 0,98 534
01-044-0047 Плита безбалластного мостового полотна П4-180М 3200 1990 209 2,6 B40 F300 W6 1,03 285
01-044-0048 Плита безбалластного мостового полотна П4-190М 3200 1990 209 2,6 B40 F300 W6 1,03 285
01-044-0049 Плита безбалластного мостового полотна П4-200М 3200 1990 209 2,6 B40 F300 W6 1,03 285
01-044-0050 Плита безбалластного мостового полотна П4-210М 3200 1990 209 2,6 B60 F300 W6 1,03 538
01-044-0051 Плита безбалластного мостового полотна П4-220М 3200 1990 209 2,6 B60 F300 W6 1,03 538
01-044-0052 Плита безбалластного мостового полотна П4-230М 3200 1990 209 2,6 B60 F300 W6 1,03 538
