Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

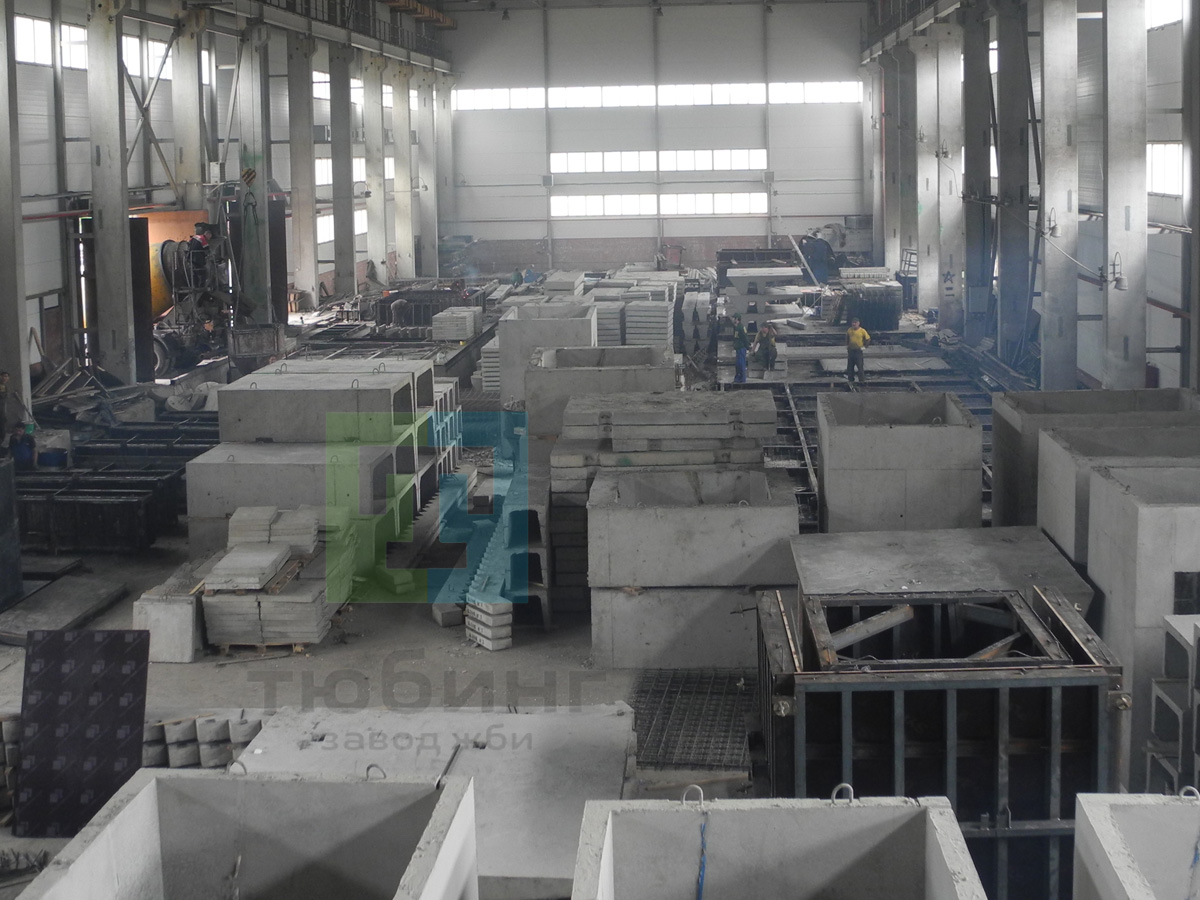

Блоки контурные по серии 3.501.1-150

Цены действительны с 01.01.2019г.


     Завод ЖБИ Тюбинг выпускает по серии 3.501.1-150 сборные железобетонные и бетонные изделия, входящие в конструкции опор под пролетные строения железнодорожных мостов и предназначенные для применения в умеренных, суровых и особо суровых климатических условиях, в несейсмических районах и в районах с сейсмичностью до 9 баллов включительно.

Выпуск 5: бетонные блоки контурные (рядовой – 1К, переходной – 2К, концевой – 3К) для сборно-монолитных опор.
     Блоки, предназначенные для эксплуатации в агрессивной среде, должны изготавливаться с соблюдением мероприятий, обеспечивающих стойкость бетона против воздействия агрессивной среды.

     Для изготовления контурных блоков применяется тяжелый бетон по ГОСТ 26633-85.
В марку блока вводится дополнительный индекс, отражающий требования к материалу (бетону) блока.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

     Категория бетонной поверхности должна соответствовать требованиям ГОСТ 13015.0-85.
Лицевая поверхность, видимая в условиях эксплуатации, -  категории А6.

Выпуск 3: шкафные блоки, щиты закладные, плиты тротуарные для устоев.
Выпуск 2: насадки устоев и промежуточных опор.
    Во всех элементах опор используется тяжелый бетон класса В30 ГОСТ 26633-85 (для тротуарных плит - В25).
Марки бетона по морозостойкости и по водонепроницаемости назначаются в проекте в зависимости от климатических условий в районе строительства и должны быть по морозостойкости: F200 – при температуре минус 40°С и выше и F300 – при температуре ниже минус 40°С; по водонепроницаемости W4.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

     При армировании изделий арматура класса A-I и A-II по ГОСТ 5781-82, закладные изделия - арматура класса A-I и A-II по ГОСТ 5781-82.
     Толщина защитного слоя бетона - не менее 40 мм.

    Стоимость элементов опор указана с учетом НДС, без учета доставки.
Представленные цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от объема заказываемой продукции и от общей ситуации на строительном рынке.



Номенклатура изделий по серии 3.501.1-150


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-045-0001 Блок контурный рядовой 1К24.15 2400 800 1500 5,0 B20 F200 W6 2,10 20,3
01-045-0002 Блок контурный рядовой 1К18.15 1800 800 1500 3,6 B20 F300 W6 1,47 13,0
01-045-0003 Блок контурный рядовой 1К12.15 1200 800 1500 2,1 B20 F200 W6 0,89 21,5
01-045-0004 Блок контурный рядовой 1К24.25 2400 800 2500 8,9 B20 F300 W6 3,71 21,0
01-045-0005 Блок контурный рядовой 1К18.25 1800 800 2500 6,3 B20 F200 W6 2,61 11,8
01-045-0006 Блок контурный рядовой 1К12.25 1200 800 2500 4,1 B20 F300 W6 1,69 18,2
01-045-0007 Блок контурный переходной 2К12.15 2194 800 1500 4,0 B20 F200 W6 1,68 25,4
01-045-0008 Блок контурный переходной 2К9.15 1640 800 1500 3,0 B20 F300 W6 1,25 15,3
01-045-0009 Блок контурный переходной 2К12.25 2194 800 2500 7,1 B20 F200 W6 2,96 26,3
01-045-0010 Блок контурный переходной 2К9.25 1640 800 2500 5,3 B20 F300 W6 2,22 13,9
01-045-0011 Блок контурный концевой 3К17.15 2432 1000 1500 4,9 B20 F200 W6 2,04 21,5
01-045-0012 Блок контурный концевой 3К14.15 2008 800 1500 3,5 B20 F300 W6 1,46 13,1
01-045-0013 Блок контурный концевой 3К11.15 1584 700 1500 2,5 B20 F200 W6 1,06 17,5
01-045-0014 Блок контурный концевой 3К17.25 2432 1000 2500 8,6 B20 F300 W6 3,60 21,9
01-045-0015 Блок контурный концевой 3К14.25 2008 800 2500 6,1 B20 F200 W6 2,55 12,1
01-045-0016 Блок контурный концевой 3К11.25 1584 700 2500 4,6 B20 F300 W6 1,86 16,2
01-045-0017 Блок шкафной ШН 4900 3250 1690 26,8 B30 F200 W6 10,70 914
01-045-0018 Блок шкафной ШНК 4900 3250 1890 27,0 B30 F200 W6 10,80 920
01-045-0019 Блок шкафной ШНКн 4900 3250 1890 27,0 B30 F200 W6 10,80 920
01-045-0020 Блок шкафной 4900 3250 1930 19,8 B30 F200 W6 7,90 1791
01-045-0021 Блок шкафной 1ШК 4900 3250 1930 20,5 B30 F200 W6 8,20 1798
01-045-22 Блок шкафной 1ШКн 4900 3250 1930 20,5 B30 F200 W6 8,20 1798
01-045-0023 Блок шкафной 4900 3250 2280 22,3 B30 F200 W6 8,90 1929
01-045-0024 Блок шкафной 2ШК 4900 3250 2280 22,8 B30 F200 W6 9,10 1936
01-045-0025 Блок шкафной 2ШКн 4900 3250 2280 22,8 B30 F200 W6 9,10 1936
01-045-0026 Блок шкафной 5600 3210 2435 27,5 B30 F200 W6 11,00 1433
01-045-0027 Блок шкафной 3ШК 5600 3410 2435 27,8 B30 F200 W6 11,10 1453
01-045-0028 Блок шкафной 3Шн 5600 3210 2435 27,5 B30 F200 W6 11,00 1433
01-045-0029 Блок шкафной 3ШКн 5600 3410 2435 27,8 B30 F200 W6 11,10 1453
01-045-0030 Щит закладной 1450 250 2100 1,7 B30 F200 W6 0,68 91
01-045-0031 Щит закладной 1Ун 1450 250 2100 1,7 B30 F200 W6 0,68 91
01-045-0032 Щит закладной 1УК 1450 250 2300 1,8 B30 F200 W6 0,71 92
01-045-0033 Щит закладной 1УКн 1450 250 2300 1,8 B30 F200 W6 0,71 92
01-045-0034 Щит закладной 1560 250 2100 1,8 B30 F200 W6 0,73 92
01-045-0035 Щит закладной 2Ун 1560 250 2100 1,8 B30 F200 W6 0,73 92
01-045-0036 Щит закладной 2УК 1560 250 2300 1,9 B30 F200 W6 0,77 94
01-045-0037 Щит закладной 2УКн 1560 250 2300 1,9 B30 F200 W6 0,77 94
01-045-0038 Щит закладной 1560 480 2100 2,1 B30 F200 W6 0,84 96
01-045-0039 Щит закладной 3Ун 1560 480 2100 2,1 B30 F200 W6 0,84 96
01-045-0040 Щит закладной 3УК 1560 480 2300 2,2 B30 F200 W6 0,88 101
01-045-0041 Щит закладной 3УКн 1560 480 2300 2,2 B30 F200 W6 0,88 101
01-045-0042 Плита тротуарная ПТ1 1620 470 80 0,15 B25 F200 W4 0,06 16
01-045-0043 Насадка 1НУ 4210 3250 1320 26,7 B30 F200 W6 10,70 1187
01-045-0044 Насадка 1НУ-13 4210 3250 1370 26,7 B30 F200 W6 10,70 1190
01-045-0045 Насадка 1НУ-16 4210 3250 1170 26,4 B30 F200 W6 10,50 1182
01-045-0046 Насадка 1НУЩ 4210 3250 1320 26,7 B30 F200 W6 10,70 1167
01-045-0047 Насадка 1НУЩ-13 4210 3250 1370 26,7 B30 F200 W6 10,70 1190
01-045-0048 Насадка 1НУЩ-16 4210 3250 1170 26,4 B30 F200 W6 10,50 1182
01-045-0049 Насадка 2НУ 5040 3400 1450 29,2 B30 F200 W6 11,70 1685
01-045-0050 Насадка 2НУ-13 5040 3400 1500 29,3 B30 F200 W6 11,70 1687
01-045-0051 Насадка 2НУ-16 5040 3400 1300 28,8 B30 F200 W6 11,50 1679
01-045-0052 Насадка 2НУЩ 5040 3400 1450 29,2 B30 F200 W6 11,70 1685
01-045-0053 Насадка 2НУЩ-13 5040 3400 1500 29,3 B30 F200 W6 11,70 1687
01-045-0054 Насадка 2НУЩ-16 5040 3400 1300 28,8 B30 F200 W6 11,50 1679
01-045-0055 Насадка 2НУ1 5040 3400 1450 28,2 B30 F200 W6 11,30 1651
01-045-0056 Насадка 2НУ1-13 5040 3400 1500 28,3 B30 F200 W6 11,30 1653
01-045-0057 Насадка 2НУ1-16 5040 3400 1300 27,9 B30 F200 W6 11,20 1645
01-045-0058 Насадка 2НУ1Щ 5040 3400 1450 28,2 B30 F200 W6 11,30 1651
01-045-0059 Насадка 2НУ1Щ-13 5040 3400 1500 28,3 B30 F200 W6 11,30 1653
01-045-0060 Насадка 2НУ1Щ-16 5040 3400 1300 27,9 B30 F200 W6 11,20 1645
01-045-0061 Насадка 3НУ 6700 1910 1930 28,7 B30 F200 W6 11,47 1799
01-045-0062 Насадка 3НУн 6700 1910 1930 28,7 B30 F200 W6 11,47 1799
01-045-0063 Насадка 3НУ-1 6700 1910 2000 28,9 B30 F200 W6 11,55 1802
01-045-0064 Насадка 3НУн-1 6700 1910 2000 28,9 B30 F200 W6 11,55 1802
01-045-0065 Насадка 3НУ-27 6700 1910 1530 27,3 B30 F200 W6 10,90 1791
01-045-0066 Насадка 3НУн-27 6700 1910 1530 27,3 B30 F200 W6 10,90 1791
01-045-0067 Насадка 3НУ-27-1 6700 1910 1960 28,8 B30 F200 W6 11,50 1801
01-045-0068 Насадка 3НУн-27-1 6700 1910 1960 28,8 B30 F200 W6 11,50 1801
01-045-0069 Насадка 3НУ-34 6700 1910 1440 26,8 B30 F200 W6 10,71 1787
01-045-0070 Насадка 3НУн-34 6700 1910 1440 26,8 B30 F200 W6 10,71 1787
01-045-0071 Насадка 3НУ-34-1 6700 1910 1460 27,0 B30 F200 W6 10,80 1789
01-045-0072 Насадка 3НУн-34-1 6700 1910 1460 27,0 B30 F200 W6 10,80 1789
01-045-0073 Насадка 3НУ1 6700 1910 1930 26,6 B30 F200 W6 10,63 1416
01-045-0074 Насадка 3НУ1н 6700 1910 1930 26,6 B30 F200 W6 10,63 1416
01-045-0075 Насадка 3НУ1-1 6700 1910 2000 26,8 B30 F200 W6 10,71 1419
01-045-0076 Насадка 3НУ1н-1 6700 1910 2000 26,8 B30 F200 W6 10,71 1419
01-045-0077 Насадка 3НУ1-27 6700 1910 1530 25,1 B30 F200 W6 10,06 1408
01-045-0078 Насадка 3НУ1н-27 6700 1910 1530 25,1 B30 F200 W6 10,06 1408
01-045-0079 Насадка 3НУ1-27-1 6700 1910 1960 26,6 B30 F200 W6 10,66 1418
01-045-0080 Насадка 3НУ1н-27-1 6700 1910 1960 26,6 B30 F200 W6 10,66 1418
01-045-0081 Насадка 3НУ1-34 6700 1910 1440 24,7 B30 F200 W6 9,87 1404
01-045-0082 Насадка 3НУ1н-34 6700 1910 1440 24,7 B30 F200 W6 9,87 1404
01-045-0083 Насадка 3НУ1-34-1 6700 1910 1460 24,9 B30 F200 W6 9,96 1406
01-045-0084 Насадка 3НУ1н-34-1 6700 1910 1460 24,9 B30 F200 W6 9,96 1406
01-045-0085 Насадка 3200 2000 900 11,9 B30 F200 W6 4,76 786
01-045-0086 Насадка 1НЩ 3880 2000 900 15,1 B30 F200 W6 6,04 1066
01-045-0087 Насадка 3900 2000 1000 14,0 B30 F200 W6 5,60 989
01-045-0088 Насадка 2НЩ 3900 2000 1000 14,0 B30 F200 W6 5,60 989
01-045-0089 Насадка 3400 2000 690 8,8 B30 F200 W6 3,52 783
