Конструкции серии разработаны применительно к сухим грунтам и при возведения и эксплуатации сооружений при температуре воздуха до минус 40°С.
Вертикальные стеновые панели – ребристые, имеют одно поперечное ребро, связывающее продольные ребра.
Стеновые панели вертикальными ребрами заделываются в фундамент, образуя жесткое соединение.
Панели изготавливаются из тяжелого бетона класса В22,5.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
Отпускная прочность бетона в летнее время - 70%, в зимнее - 100%.
Ребра стеновых панелей армируются пространственными армокаркасами, а плиты – плоскими сварными сетками, изготовляемыми при помощи контактной точечной электросварки.
При армировании используется арматура периодического профиля класса A-III и класса A-I по ГОСТ 5781-82.
Для изготовления строповочных петель применяется круглая горячекатаная арматурная сталь класса A-I марки ВСт3сп5 по ГОСТ 5781-82.
Закладные элементы М-6 предназначены для строповки панели при монтаже.
При складировании и транспортировке конструкции должны укладываться в горизонтальном положении с прокладками между элементами из деревянных брусков сечением 100x100 мм.
Деревянные бруски должны укладываться в местах подъемных петель или отверстий, предназначенных для строповки конструкций.
По высоте железобетонные конструкции разрешается складировать в 4-5 рядов, обеспечивая при этом устойчивое положение каждого штабеля.
ПВ4-1 - вертикальная стеновая панель 4-го типоразмера, 1-ой марки по несущей способности.
Варианты маркировки:
1. ПВ4-1
2. ПВ4.1
3. ПВ4 1
4. ПВ4/1
5. ПВ 4-1
6. ПВ 4.1
7. ПВ 4 1
Цена на железобетонную стеновую панель ПВ4-1 принята с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

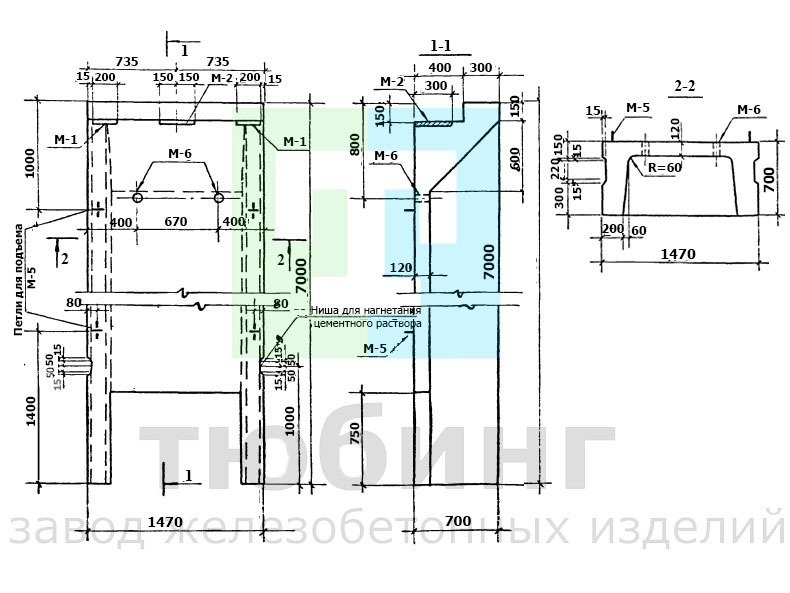

Эскиз вертикальной стеновой панели ПВ4-1
