Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

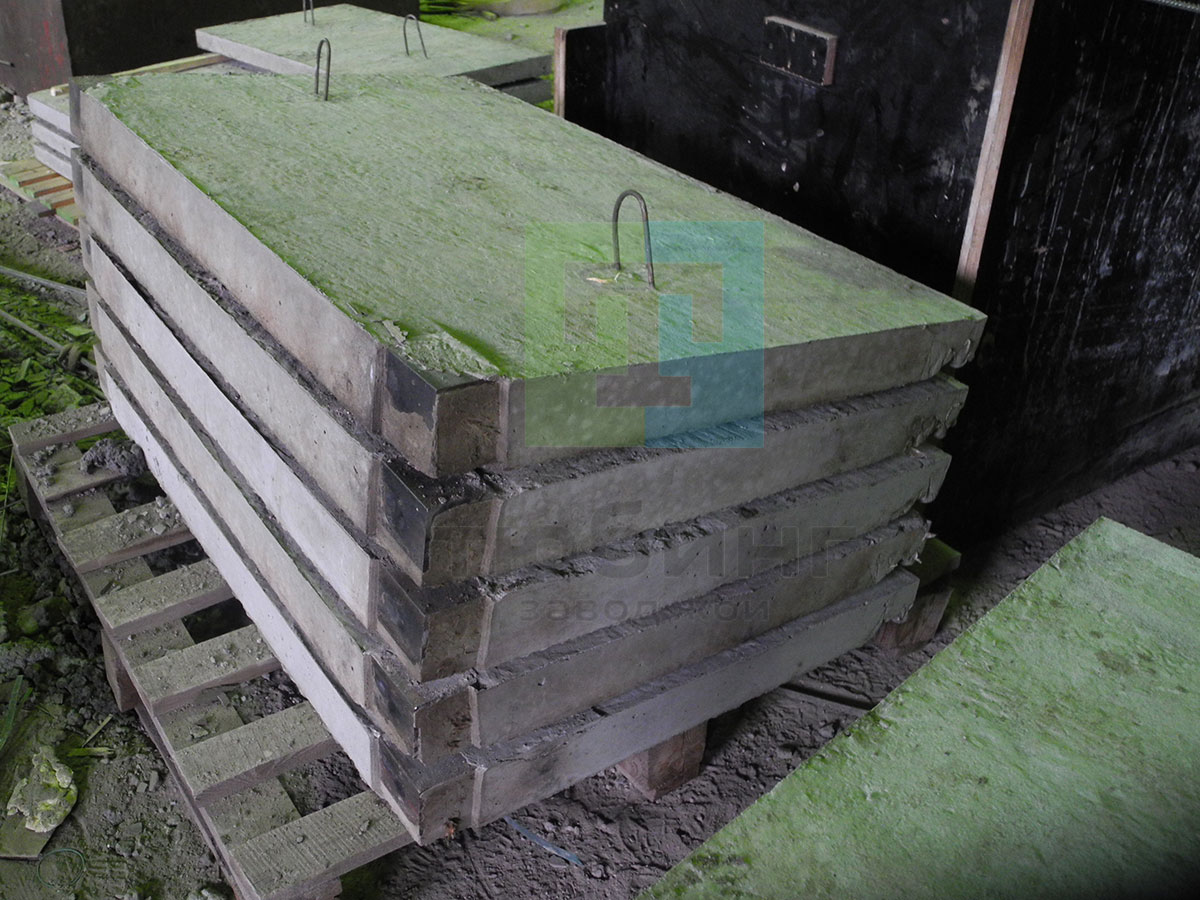

     Карнизные, парапетные плиты и козырьки входаЗавод ЖБИ Тюбинг выпускает:

1.  Железобетонные плиты козырьков для жилых кирпичных зданий по серии 1.137.1КЛ-3, выпуск 1-5.
     Плиты козырьков входов запроектированы с вылетом консоли 1500 мм и глубиной заделки в кирпичную кладку 340 мм.
По длине козырьки 3-х типов: 2400 мм, 2700 мм, 3000 мм.

     Для изготовления козырьков применяется тяжелый бетон B15.
     Армирование изделий выполняется сварными сетками из стали класса А-III и Вр-I по ГОСТ 6727-80 и класса А-III по ГОСТ 5781-82.

2.  Железобетонные карнизные плиты для жилых зданий высотой 1-4 этажа и общественных зданий высотой 1-3 этажа по серии 1.138-3, выпуск 1.
     Карнизные плиты могут применяться в зданиях с кирпичными и крупноблочными стенами и предназначены для стропильных, а также совмещенных вентилируемых и невентилируемых крыш.

     Для изготовления козырьков применяется тяжелый бетон по прочности на сжатие B15.
     Карнизные плиты армируются сварными сетками. Сварка арматуры каркасов и сеток производится контактной точечной электросваркой.

     Маркировка изделий состоит из буквенных и цифровых обозначений, разделенных дефисами и имеющих следующие значения:
     – ПКВ – плита козырька входа (АК – карнизная плита),
     – цифровые индексы: длина, ширина в дм с округлением до целого числа.

3.  Железобетонные козырьки входов и парапетные плиты по серии 1.238-1 вып.3, предназначенные для общественных зданий и зданий административно-бытового назначения со стенами из кирпича или крупных блоков из местных материалов, возводимых в обычных условиях строительства в I-IV снеговых зонах.

     Козырьки входов запроектированы с вылетом козырька 150 см, длиной 179, 239 и 299 см трех типов: плоские; с малым парапетом (h=15 см); с большим парапетом (h=30 см).

     Парапетные плиты разработаны 2-х типов: рядовые и угловые для внешнего и внутреннего угла.
Плиты запроектированы шириной 47 см, длиной 47, 59 и 159 см – для парапетных стен толщиной 25 см и шириной 59 см, длиной 59 и 159 см – для парапетных стен толщиной 38 см.

     Для изготовления козырьков применяется тяжелый бетон по прочности на сжатие B15. Марки бетона по морозостойкости и водонепроницаемости принимаются по проекту.

     Армирование козырьков выполняется пространственными каркасами, состоящими из сварных сеток для плоских козырьков и сварных сеток и каркасов для козырьков с низким парапетом, с рабочей арматурой из стали класса А-III по ГОСТ 5781-82.
     Козырьки с большим парапетом армируются пространственными каркасами, состоящими из 2-х плоских каркасов с рабочей арматурой из стали класса А-III по ГОСТ 5781-82 и сварными сетками.
 Армирование парапетных плит выполняется сварными сетками из холоднотянутой проволоки класса Вр-I по ГОСТ 6727-80.

     Маркировка изделий состоит из буквенных и цифровых обозначений, разделенных дефисами.
Первая группа:
     – тип конструкции (КВ – козырек входа, ПП – плита парапетная);
     – габаритные размеры (длина, ширина) в дм с округлением до целого числа.
Вторая группа:
     – несущая способность в центнерах на м2.
Третья группа:
     – 1 – козырьки с малым парапетом, 2 – козырьки с большим парапетом;
     – 1 – парапетные плиты для внешнего угла, 2 – парапетные плиты для внутреннего угла.


4.  Карнизные панели для стен отапливаемых и неотапливаемых производственных зданий с наружным отводом воды с покрытий по серии СТ-02-12/61.

     Карнизная панель представляет собой железобетонную Т- образную плиту, состоящую из продольного ребра, консоли карниза и консоли, служащей для крепления карнизной панели к плитам покрытия.
Ширина опорной части карниза 180 мм; вынос консоли карниза - 450 мм. Вынос другой консоли является переменным и определяется толщиной и привязкой стен.
Номинальная длина карнизной панели 6 м, высота - 250 мм, наибольшая ширина принята 1250 мм, толщина плиты - 60 мм.

     Крепление карнизных панелей к плитам покрытия длиной 6 м производится в двух точках по концам панели.
В плитах покрытия, примыкающих к карнизным панелям, должны быть предусмотрены закладные детали для крепления карнизов.
При панельных стенах и плитах покрытий длиной 6 м закрепление карнизных панелей производится с помощью стальных пластин, привариваемых к закладным деталям, предусмотренным в карнизах и плитах покрытия.

     Карнизные панели, применяемые для стен отапливаемых зданий, должны иметь в продольном ребре термоизоляционные вкладыши из пенобетонных брусков или других термоизоляционных материалов, закладываемых после установки арматуры.

     Для изготовления панелей применяется тяжелый бетон B15.
Опорная часть карнизных панелей армируется сворными каркасами. Плиты армируются сварной сеткой.
В качестве рабочей арматуры принята сталь 25Г2С. Сетки применяются из холоднотянутой проволоки по ГОСТ 6727-53.

     Отпускная прочность бетона для плит козырьков, карнизных плит, парапетных плит и карнизных панелей в зимнее время - 100%, в остальных случаях - 70%.

     Цены на железобетонные плиты козырьков, карнизные плиты, парапетные плиты и карнизные панели указаны с учетом НДС, без учета доставки. Представленные на сайте цены на железобетонные плиты козырьков, карнизные плиты и парапетные плиты не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.





Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
03-008-0001 Плита козырька ПКВ24.18 2380 1840 140 1,250 B15 F100 W2 0,500 24,06
03-008-0002 Плита козырька ПКВ27.18 2680 1840 140 1,430 B15 F100 W2 0,570 26,18
03-008-0003 Плита козырька ПКВ30.18 2980 1840 140 1,600 B15 F100 W2 0,640 28,78
03-008-0004 Карнизная плита АК-12.8 1180 750 90 0,180 B15 F100 W2 0,072 5,74
03-008-0005 Карнизная плита АК-12.9 1180 900 90 0,215 B15 F100 W2 0,086 6,44
03-008-0006 Карнизная плита АК-12.10 1180 1000 90 0,240 B15 F100 W2 0,096 6,96
03-008-0007 Карнизная плита АК-15.8 1480 750 90 0,225 B15 F100 W2 0,089 6,32
03-008-0008 Карнизная плита АК-15.9 1480 900 90 0,275 B15 F100 W2 0,106 7,12
03-008-0009 Карнизная плита АК-15.10 1480 1000 90 0,300 B15 F100 W2 0,117 7,71
03-008-0010 Карнизная плита АК-18.8 1780 750 90 0,275 B15 F100 W2 0,107 6,89
03-008-0011 Карнизная плита АК-18.9 1780 900 90 0,325 B15 F100 W2 0,128 7,79
03-008-0012 Карнизная плита АК-18.10 1780 1000 90 0,350 B15 F100 W2 0,142 8,45
03-008-0013 Карнизная плита АК-21.8 2080 750 90 0,300 B15 F100 W2 0,120 7,46
03-008-0014 Карнизная плита АК-21.9 2080 900 90 0,375 B15 F100 W2 0,150 8,43
03-008-0015 Карнизная плита АК-21.10 2080 1000 90 0,425 B15 F100 W2 0,170 9,20
03-008-0016 Карнизная плита АКУ-23.8п 2250 750 90 0,346 B15 F100 W2 0,135 8,66
03-008-0017 Карнизная плита АКУ-24.9п 2400 900 90 0,443 B15 F100 W2 0,173 10,24
03-008-0018 Карнизная плита АКУ-25.10п 2500 1000 90 0,511 B15 F100 W2 0,200 11,15
03-008-0019 Карнизная плита АКУ-23.8л 2250 750 90 0,346 B15 F100 W2 0,135 8,66
03-008-0020 Карнизная плита АКУ-24.9л 2400 900 90 0,443 B15 F100 W2 0,173 10,24
03-008-0021 Карнизная плита АКУ-25.10л 2500 1000 90 0,511 B15 F100 W2 0,200 11,15
03-008-0022 Плита парапетная ПП6.5 590 470 90 0,043 B15 F100 W2 0,017 0,29
03-008-0023 Плита парапетная ПП15.5 1490 470 90 0,108 B15 F100 W2 0,043 0,72
03-008-0024 Плита парапетная ПП6.6 590 590 90 0,050 B15 F100 W2 0,020 0,34
03-008-0025 Плита парапетная ПП15.6 1490 590 90 0,130 B15 F100 W2 0,052 0,88
03-008-0026 Плита парапетная ПП5.5-1 470 470 90 0,033 B15 F100 W2 0,013 0,33
03-008-0027 Плита парапетная ПП6.6-1 590 590 90 0,050 B15 F100 W2 0,020 0,47
03-008-0028 Плита парапетная ПП5.5-2 470 470 90 0,035 B15 F100 W2 0,014 0,33
03-008-0029 Плита парапетная ПП6.6-2 590 590 90 0,052 B15 F100 W2 0,021 0,47
03-008-0030 Козырек входа КВ18.19-6 1790 1880 150 0,875 B15 F100 W2 0,35 33,09
03-008-0031 Козырек входа КВ18.19-13 1790 1880 150 0,875 B15 F100 W2 0,35 48,23
03-008-0032 Козырек входа КВ24.19-6 2390 1880 150 1,165 B15 F100 W2 0,47 42,87
03-008-0033 Козырек входа КВ24.19-13 2390 1880 150 1,165 B15 F100 W2 0,47 61,40
03-008-0034 Козырек входа КВ30.19-6 2990 1880 150 1,470 B15 F100 W2 0,59 61,44
03-008-0035 Козырек входа КВ30.19-13 2990 1880 150 1,470 B15 F100 W2 0,59 84,59
03-008-0036 Козырек входа КВ24.19-6-1 2390 1880 150 1,220 B15 F100 W2 0,50 45,78
03-008-0037 Козырек входа КВ24.19-13-1 2390 1880 150 1,220 B15 F100 W2 0,50 64,31
03-008-0038 Козырек входа КВ30.19-6-1 2990 1880 150 1,535 B15 F100 W2 0,62 64,57
03-008-0039 Козырек входа КВ30.19-13-1 2990 1880 150 1,535 B15 F100 W2 0,62 87,72
03-008-0040 Козырек входа КВ30.19-6-2 2990 1880 300 2,275 B15 F100 W2 0,91 61,17
03-008-0041 Козырек входа КВ30.19-13-2 2990 1880 300 2,275 B15 F100 W2 0,91 70,51
03-008-0042 Карнизная панель ПК-1 5980 1150 250 1,6 B15 F100 W2 0,65 75,10
03-008-0043 Карнизная панель ПК-2 5980 1250 250 1,7 B15 F100 W2 0,68 77,30
03-008-0044 Карнизная панель ПК-3 5980 900 250 1,4 B15 F100 W2 0,57 69,80
03-008-0045 Карнизная панель ПК-4 5980 1000 250 1,5 B15 F100 W2 0,60 71,90
03-008-0046 Карнизная панель ПК-5 5980 650 250 1,2 B15 F100 W2 0,47 63,60
03-008-0047 Карнизная панель ПК-6 5980 750 250 1,3 B15 F100 W2 0,50 65,20
03-008-0048 Карнизная панель ПК-7 5980 650 250 1,2 B15 F100 W2 0,47 80,10
