Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

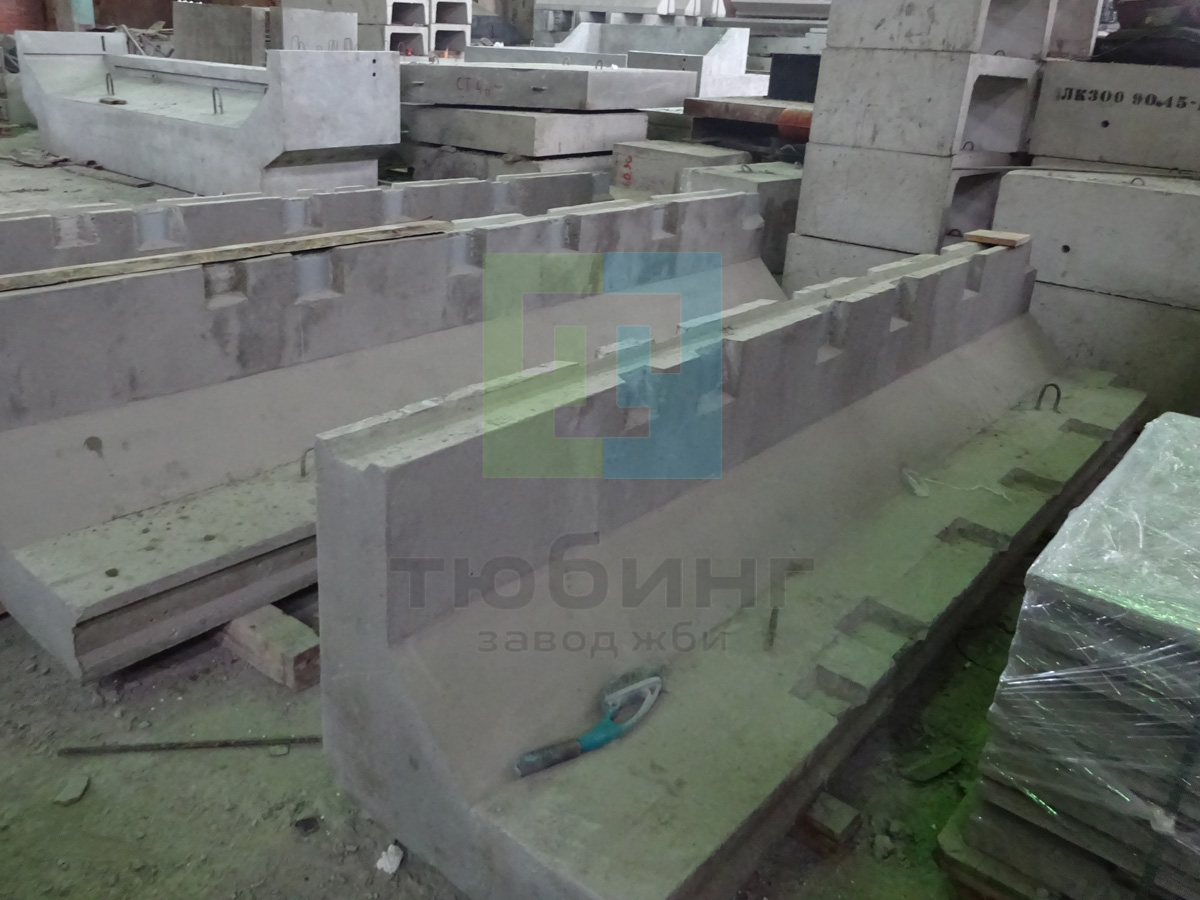

      Г-образные конструкции для водохозяйственного строительстваЗавод ЖБИ Тюбинг выпускает Г-образные железобетонные конструкции по серии 3.820.1-39, применяемые для строительства сооружений в водохозяйственном строительстве и предназначенные для применения в открытых водосбросных сооружениях, открытых сопрягающих сооружениях, лотках прямоугольного сечения и других сооружениях мелиоративных систем. Г-образные конструкции рассчитаны для строительства в обычных условиях, а также в районах с сейсмичностью до 8 баллов включительно.

     Из Г-образных конструкций с вертикальной ’’ныряющей ’’ стенкой (НГ) выполняются входные оголовки, а также переходные участки от водобойного колодца к каналу трапецеидального сечения.
Г-образные конструкции могут применяться при строительстве подпорных стенок.

     Габариты конструкций: длина - от двух до шести метров, высота - от одного до трех метров, шаг типоразмера – 0,5 м.
Номенклатура конструкций состоит из 24 типоразмеров.

     Г-образные конструкции изготовляются из тяжелого бетона В15, морозостойкостью F150, водонепроницаемостью W6.
Класс бетона по морозостойкости устанавливается в реальном проекте в зависимости от условий площадки строительства.
При использовании Г-образных конструкций в условиях агрессивной среды должны предусматриваться мероприятия по защите от коррозии.

     Изделия могут быть выполнены из бетона с морозостойкостью F300 в хлористых солях или иными требованиями.
     Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.

     Армируются конструкции сварными сетками и каркасами из стержневой горячекатаной гладкой арматурной стали класса А-I и стержневой горячекатаной стали периодического профиля класса А-III по ГОСТ 5781-82.
Арматурные стержни сеток и каркасов свариваются контактной сваркой. Сборку арматурных изделий в пространственный каркас производят на кондукторе при помощи сварочных клещей или вязальной проволоки.

     Для обеспечения водонепроницаемости шва между собранными Г-образными конструкциями в торцах изделий устанавливаются штрабы, заполняемые расширяющимся цементным раствором марки 200 после монтажа конструкций или поромзоловым жгутом в процессе монтажа.
Изделия могут быть выполнены из бетона с морозостойкостью F300 в хлористых солях или иными требованиями.

     Марка конструкции состоит из цифровых и буквенных индексов. Буквенный индекс обозначает тип конструкции: Г- основной тип конструкции, НГ – тип конструкции с ’’ныряющей’’ вертикальной стенкой. Цифровые индексы обозначают габаритные размеры конструкции в дециметрах: высота, длина.

     Цены на Г-образные конструкции указаны с учетом НДС, без учета доставки.  Представленные на сайте цены на конструкции по серии 3.820.1-39 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.




Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
02-016-0001 Г-образная конструкция Г10.30-1 3000 480 1000 0,95 B15 F150 W6 0,38 22,2
02-016-0002 Г-образная конструкция Г10.30-2 3000 480 1000 0,95 B15 F150 W6 0,38 29,6
02-016-0003 Г-образная конструкция Г12.30-1 3000 480 1250 1,175 B15 F150 W6 0,47 23,8
02-016-0004 Г-образная конструкция Г12.30-2 3000 480 1250 1,175 B15 F150 W6 0,47 32,2
02-016-0005 Г-образная конструкция Г10.60-1 6000 480 1000 1,90 B15 F150 W6 0,76 50,8
02-016-0006 Г-образная конструкция Г10.60-2 6000 480 1000 1,90 B15 F150 W6 0,76 65,6
02-016-0007 Г-образная конструкция Г12.60-1 6000 480 1250 2,375 B15 F150 W6 0,95 55,2
02-016-0008 Г-образная конструкция Г12.60-2 6000 480 1250 2,375 B15 F150 W6 0,95 72,0
02-016-0009 Г-образная конструкция Г15.30-1 3000 500 1500 1,65 B15 F150 W6 0,66 53,9
02-016-0010 Г-образная конструкция Г15.30-2 3000 500 1500 1,65 B15 F150 W6 0,66 64,6
02-016-0011 Г-образная конструкция Г15.30-3 3000 500 1500 1,65 B15 F150 W6 0,66 85,8
02-016-0012 Г-образная конструкция Г20.30-1 3000 550 2000 2,88 B15 F150 W6 1,15 87,4
02-016-0013 Г-образная конструкция Г20.30-2 3000 550 2000 2,88 B15 F150 W6 1,15 114,3
02-016-0014 Г-образная конструкция Г20.20 2000 600 2000 3,07 B15 F150 W6 1,23 209,7
02-016-0015 Г-образная конструкция Г25.20-1 2000 580 2500 2,78 B15 F150 W6 1,11 90,0
02-016-0016 Г-образная конструкция Г25.20-2 2000 580 2500 2,78 B15 F150 W6 1,11 119,5
02-016-0017 Г-образная конструкция Г25.20-3 2000 600 2500 3,70 B15 F150 W6 1,48 253,0
02-016-0018 Г-образная конструкция Г30.20-1 2000 600 3000 3,62 B15 F150 W6 1,45 122,6
02-016-0019 Г-образная конструкция Г30.20-2 2000 600 3000 3,62 B15 F150 W6 1,45 161,0
02-016-0020 Г-образная конструкция Г30.20-3 2000 600 3000 4,325 B15 F150 W6 1,73 307,4
02-016-0021 Г-образная конструкция НГ15 2100 500 1500 0,65 B15 F150 W6 0,26 17,7
02-016-0022 Г-образная конструкция НГ15ª 2100 500 1500 0,65 B15 F150 W6 0,26 17,7
02-016-0023 Г-образная конструкция НГ20 2850 550 2000 1,55 B15 F150 W6 0,62 54,5
02-016-0024 Г-образная конструкция НГ20ª 2850 550 2000 1,55 B15 F150 W6 0,62 54,5
02-016-0025 Г-образная конструкция НГ25 2000 580 2500 2,475 B15 F150 W6 0,99 84,0
02-016-0026 Г-образная конструкция НГ25ª 2000 580 2500 2,475 B15 F150 W6 0,99 84,0
02-016-0027 Г-образная конструкция НГ30 2000 600 3000 3,30 B15 F150 W6 1,32 116,9
02-016-0028 Г-образная конструкция НГ30ª 2000 600 3000 3,3 B15 F150 W6 1,32 116,9
