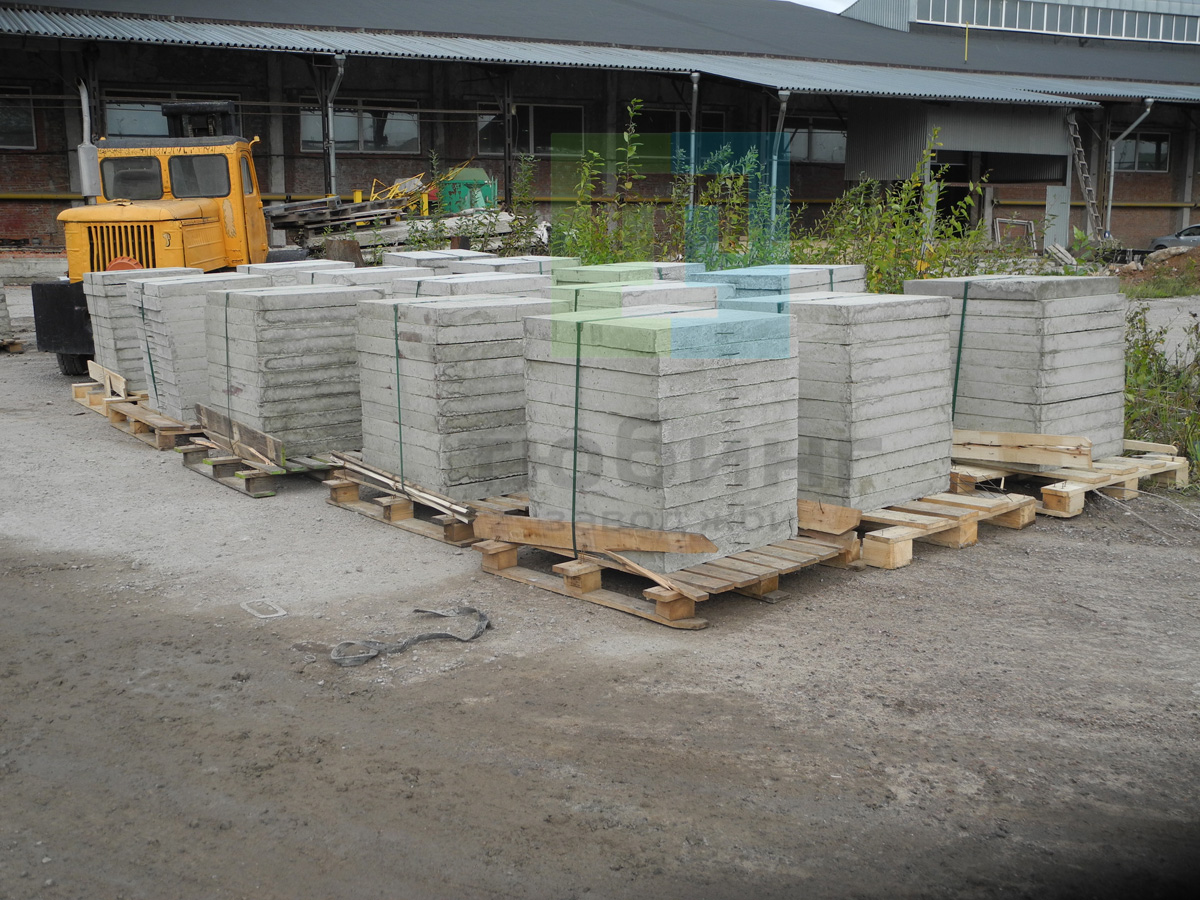

Плиты крепления сооружений и гасители по серии 3.820-6 вып. 5/88.

Цены действительны с 25.05.2021г.

Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты крепления сооружений и гасители по серии 3.820-6 выпуск 5/88 и оголовки с ныряющими стенками выпуск 2. Изделия устанавливаются в обычных инженерно-геологических условиях, в неагрессивной среде.

При производстве изделий по выпуску 5/88 применяется тяжелый бетон класса В15, по выпуску 2 - гидротехнический бетон класса В15 по ГОСТ 4795-68.
Класс бетона по морозостойкости и водонепроницаемости устанавливается в зависимости от климатических районов строительства, но не ниже F150 и W4.
Возможно изготовление продукции с использованием бетона с морозостойкостью в хлористых солях или с иными техническими характеристиками.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

Завод ЖБИ Тюбинг выпускает 10 типоразмеров изделий (выпуск 5/88): ПП - плиты плоские прямоугольные, ТП - плиты плоские треугольные, Т - гасители Т-образные, ГО - гасители для водовыпусков во временную сеть.
Плиты ПП предназначены для крепления дна и откосов каналов, водобоя и рисбермы в пределах сооружения.
Плиты ТП предназначены для крепления откосов на переходных участках на сооружениях с ныряющими оголовками типа БН.
Областью применения плит ПП и ТП являются сооружения на каналах оросительных и осушительных систем, работающих при отсутствии ледовых нагрузок.
Гасители Т применяются для гашения избыточной кинетической энергии потока на выходе из сооружения и выравнивания скоростей по сечению канала по дну и откосам отводящего канала.
Гасители ГО предназначены для выпуска воды во временные оросители с одновременным гашением энергии.

Оголовки с ныряющими стенками ОН (выпуск 2) предназначены для регулирования расхода воды и для сопряжения труб с оросительными каналами в районах с сейсмичностью до 9 баллов.

Цены на железобетонные изделия указаны с учетом НДС, без учета доставки. Стоимость ЖБИ может меняться в зависимости от объема и общей ситуации на строительном рынке.
Представленные на сайте цены на ЖБИ не являются публичной офертой.

Номенклатура изделий по серии 3.820-6 выпуск 5/88 и выпуск 2

Артикул	Наименование	Марка изделия	Размеры наружные в мм			Масса, т	Класс бетона			Объем бетона, м. куб.	Расход стали
Артикул	Наименование	Марка изделия	Длина	Ширина	Высота	Масса, т	B	F	W	Объем бетона, м. куб.	Расход стали
01-013-0001	Плита	ПП5-10	1000	500	60	0,0725	B15	F150	W4	0,029	1,3
01-013-0002	Плита	ПП10-15	1500	1000	60	0,225	B15	F150	W4	0,090	3,2
01-013-0003	Плита	ТП-15	1800	1200	80	0,200	B15	F150	W4	0,080	1,8
01-013-0004	Плита	ТП-20	2400	1600	80	0,375	B15	F150	W4	0,150	3,2
01-013-0005	Плита	ТП-25	3000	2000	80	0,600	B15	F150	W4	0,240	4,5
01-013-0006	Гаситель	Т-4	500	750	500	0,138	B15	F150	W4	0,055	4,1
01-013-0007	Гаситель	Т-6	500	750	700	0,160	B15	F150	W4	0,064	4,6
01-013-0008	Гаситель	Т-8	500	1000	950	0,312	B15	F150	W4	0,125	7,8
01-013-0009	Гаситель	Т-10	500	1000	1250	0,358	B15	F150	W4	0,143	9,1
01-013-0010	Гаситель	ГО	1100	1000	950	0,500	B15	F150	W4	0,220	10,6
01-013-0011	Оголовок с ныряющими стенками	ОН-4	2030	880	1090	1,20	B15	F150	W4	0,48	55,2
01-013-0012	Оголовок с ныряющими стенками	ОН-6	2445	1100	1390	1,85	B15	F150	W4	0,74	73,1
01-013-0013	Оголовок с ныряющими стенками	ОН-8	2785	1320	1590	2,58	B15	F150	W4	1,03	123,5
01-013-0014	Оголовок с ныряющими стенками	ОН-10	3325	1540	1910	4,05	B15	F150	W4	1,62	174,0
01-013-0015	Оголовок с ныряющими стенками	ОН-14	4230	2140	2760	9,48	B15	F150	W4	3,79	268,6
01-013-0016	Оголовок с ныряющими стенками	ОН-4-5	1910	880	1090	1,05	B15	F150	W4	0,42	23,9
01-013-0017	Оголовок с ныряющими стенками	ОН-6-5	2305	1100	1390	1,65	B15	F150	W4	0,65	33,2
